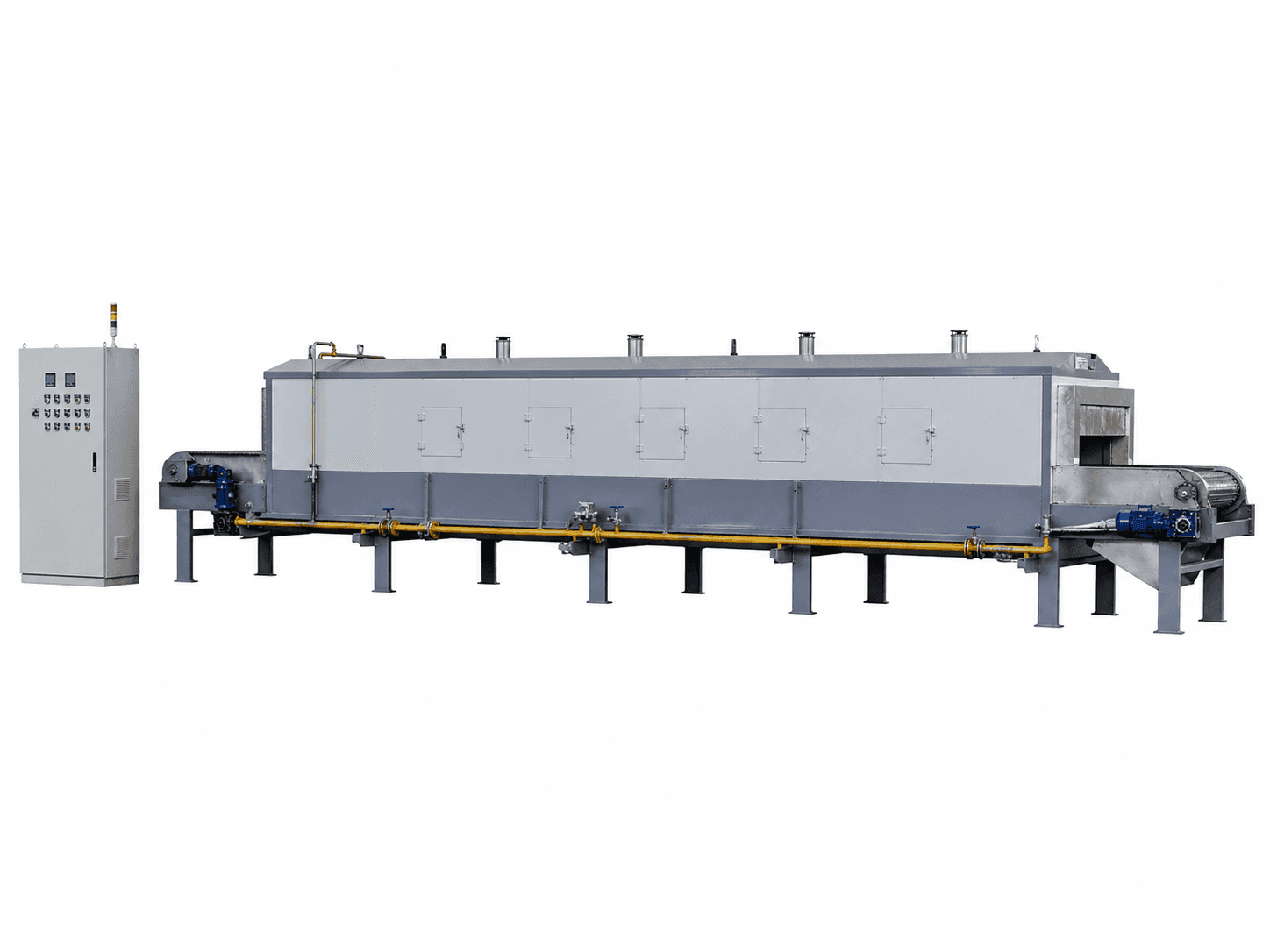

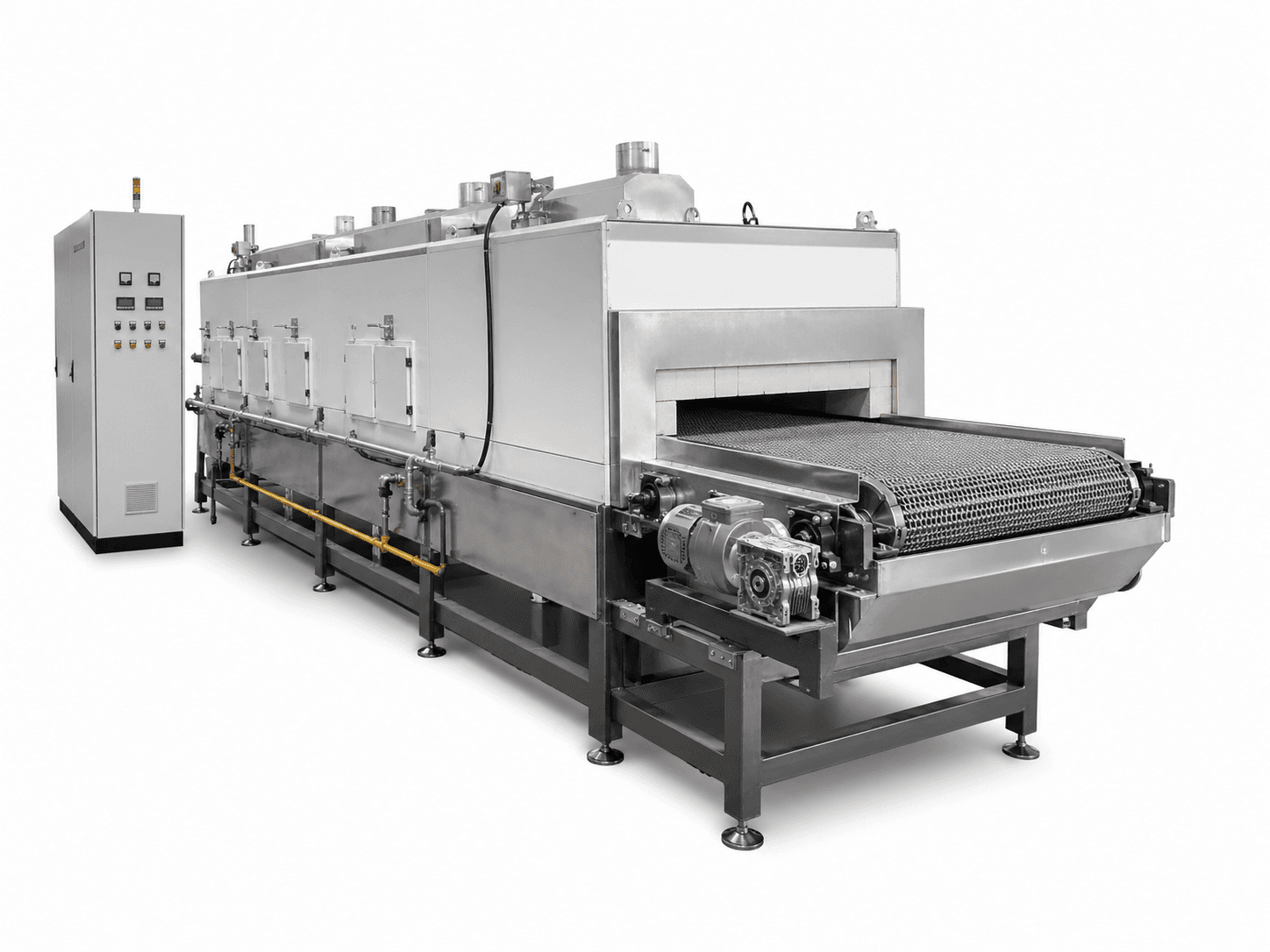

MESH BELT RESISTANCE HEATING UNIT

网带炉|小型工件连续热处理

面向可在网带上平铺或受控堆料的小型零件,先按工件形态、铺料状态、网带材料、工艺时间和上下游节拍判断方案,再确定有效输送宽度、加热段长度与冷却路径。

查看选型条件与方案标签
小型零件网带连续输送多温区控制产能需实物铺料校核
协议配置宽度400–1,200 mm
协议配置加热段3,200–13,800 mm
标准额定温度范围150–1,200 ℃

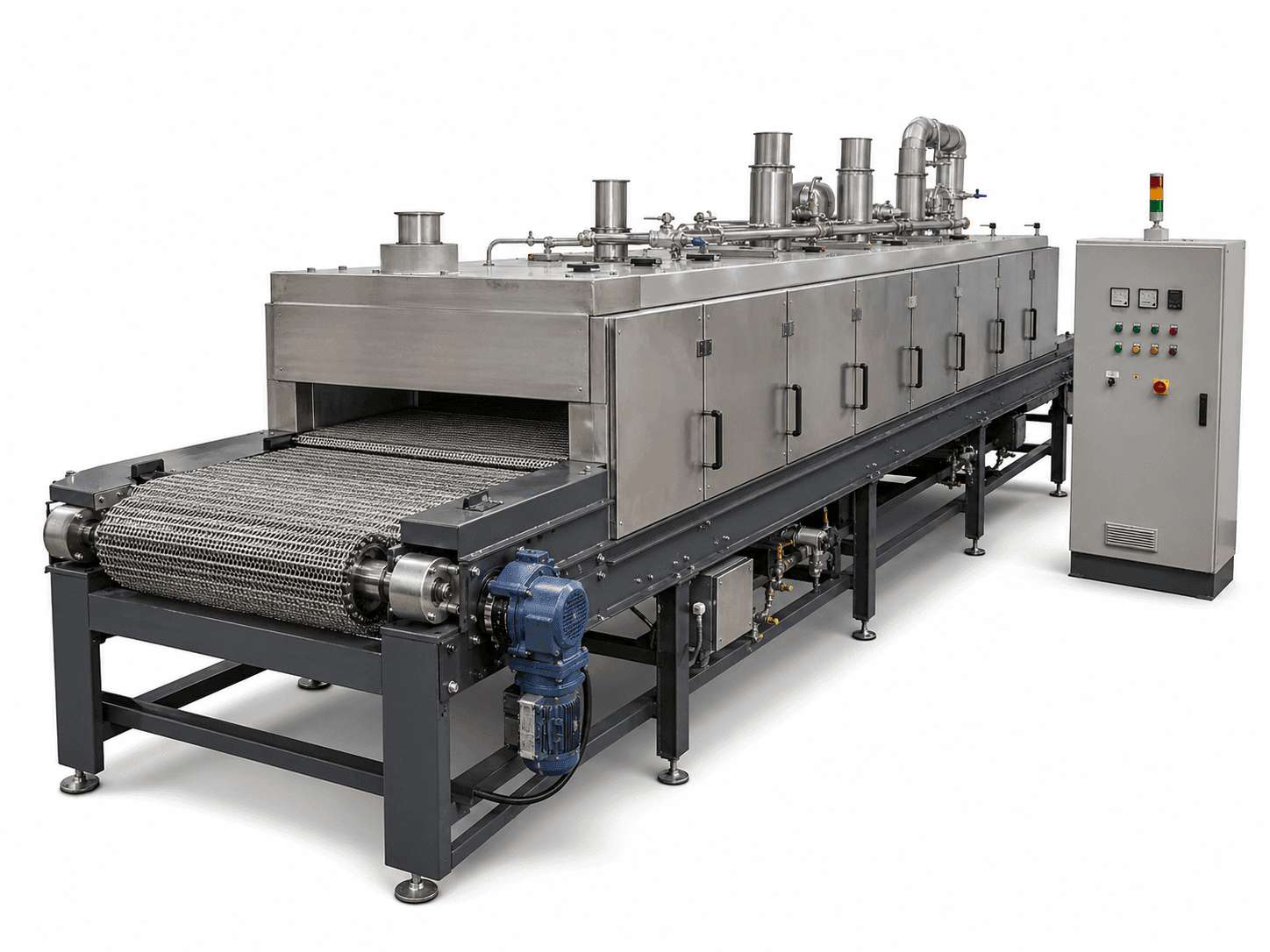

查看典型配置

150–1,200 ℃是 GB/T 10067.41-2013 的标准适用范围,不是苏能所有网带炉的连续工作温度承诺。具体温度需结合网带材质、气氛、载荷及使用寿命核定。尺寸见下方协议参数表,产能按铺料和工艺时间校核。

网带炉协议与方案的配置及处理量

下表列出各配置的工艺和处理量。以件/年计的产量按协议原单位列示。

技术协议或设计方案中的配置与处理量
型号 / 配置宽度×加热段主炉功率工艺处理量
RCWT-75/60400×3200 mm75 kW保护气氛淬火+回火淬火炉约 150 kg/h;回火炉150 kg/h
RCWT-90/80-9/6400×3200 mm90 kW保护气氛淬火+回火淬火炉约 150 kg/h;回火炉约 150 kg/h
RCWT-160/105-9/6500×4700 mm160 kW淬火/渗碳淬火300 kg/h;渗碳150 kg/h
QT-500/4700500×4700 mm130 kW油淬+回火整线约 300 kg/h
AT-500/4700500×4700 mm130 kW硝盐等温淬火整线约 300 kg/h
QT-1000/120001000×12000 mm燃气约400 kW+电约310 kW淬火调质最大约 1500 kg/h
QT-1200/138001200×13800 mm—曲轴淬火+回火最大约 100 万件/年
BQ-1000/100001000×10000 mm约500 kW光亮淬火+回火光亮淬火约 1000 公斤/小时

以上数值来自技术协议或设计方案,实际处理量随工件尺寸、单重、装载和工艺变化。

RCWT 三款型号列的是有效宽度,其余配置列的是网带宽度。

除 RCWT 型号外,表中编号用于询价时指明工艺、网带宽度和加热段长度。正式型号以技术协议为准。

油淬回火线和硝盐等温淬火线是两条独立生产线。

设备特点

以 RCWT-160/105-9/6 的协议配置为例。其他配置的加热方式和气氛按项目确定。

网带输送
炉底托辊同步托送网带,带速通过变频调节。
分区控温
淬火炉采用辐射管加热,分 3 区控温,每区配电流表。
炉内气氛
甲醇汽化后入炉,另设丙烷供给。氧探头配合碳控仪自动控制碳势。

查看 RCWT-160/105-9/6 的完整设备配置

适用工件与需排除的工况

先看工件形态、装料或输送方式,再判断是否适合进入网带炉方案评估。

通常适合评估

紧固件、五金件与小型机械件

适合平铺或受控堆料,并能随网带连续通过各温区的批量工件。

按铺料评估

可散装但不易互相卡滞的零件

需通过铺料试验确认翻滚、叠压、遮挡和单位面积载荷。

需要比较炉型

重件、长件、易滚落或需专用料盘工件

应比较推杆炉、辊底炉、箱式炉或台车炉。

通常可进入方案评估的条件

  • 工件能够稳定铺在网带上,不会卡网、滚落或严重叠压。
  • 生产批量稳定,连续进出料与上下游设备可以匹配。
  • 工艺温度、气氛与网带材质的长期使用边界明确。

报价前需确认的条件

  • 工件尺寸、材料、单件质量、铺料层数和单位时间投料量。
  • 长期温度、最高温度、工艺时间、气氛与冷却方式。
  • 上下料、清洗、淬火、回火、冷却和出料接口。

产能不能只由网带宽度和速度推算,必须同时考虑铺料密度、有效加热时间、热负荷、上下游瓶颈和合格率目标。

换成小型轴承套圈,网带上怎么摆、每小时能装多少?

先试出稳定的铺法,再把带面排得下的件数和整线按重量能处理的件数都换成“件/小时”。两者取较小值,作为这批套圈的预计进料量。

先试一排怎样摆稳

对能平放的套圈,可先试单层铺料,留出边部和相邻套圈的间距。用容易倾倒或套叠的代表规格走完整条输送路线,重点看出炉交接和入淬时有没有翻倒、互相套住。自由落料入淬的,还要观察落下后的姿态。

每小时能进多少件

按铺法算,每小时可进件数=每排件数 × 带面每小时前进距离 ÷ 前后两排的中心距。前进距离和排距用同一单位。若需反算带速,用有效加热长度除以工件通过该段的总时间,其中包括工件升温所用的时间。

按重量算,每小时可进件数=经确认适用于这批套圈的整线处理量(公斤/小时)÷ 单件重量(公斤/件)。苏能与买方签订的一份硝盐等温淬火线技术协议约定,主炉网带宽 500 毫米,处理对象为中小型金属零部件,整线处理量约 300 公斤/小时。换成这批套圈,要按实际装载和工艺另行确认整线处理量,才能代入计算。

核对合格产量和变形

从同批同规格套圈中选取代表件,记下每件在网带中间或两侧的位置、入炉前的测量值和实际入淬方式。在约定的交付状态复测圆度和端面翘曲。后续还要磨削的,核对变形最大处留下的加工余量。合格产量按整线完成冷却、清洗等约定工序后,同一统计时段内检验合格的出料件数计算。

五个维度确定网带炉方案

以下为可选配置,需结合工况确认。

工艺组织

单段加热加热+保温淬火+清洗+回火联线

网带方式

常规金属网带耐热网带按温度选材托辊支承按载荷选配

炉内气氛

空气气氛保护气氛可控气氛需密封与联锁

铺料方式

单层平铺受控堆料自动布料需工件试验

冷却路径

出炉空冷受控风冷转入淬火 / 冷却段
连续退火回火用网带式热处理炉主场景

连续加热与保温

连续退火 / 回火网带炉

围绕铺料、工艺时间和各温区热负荷配置。

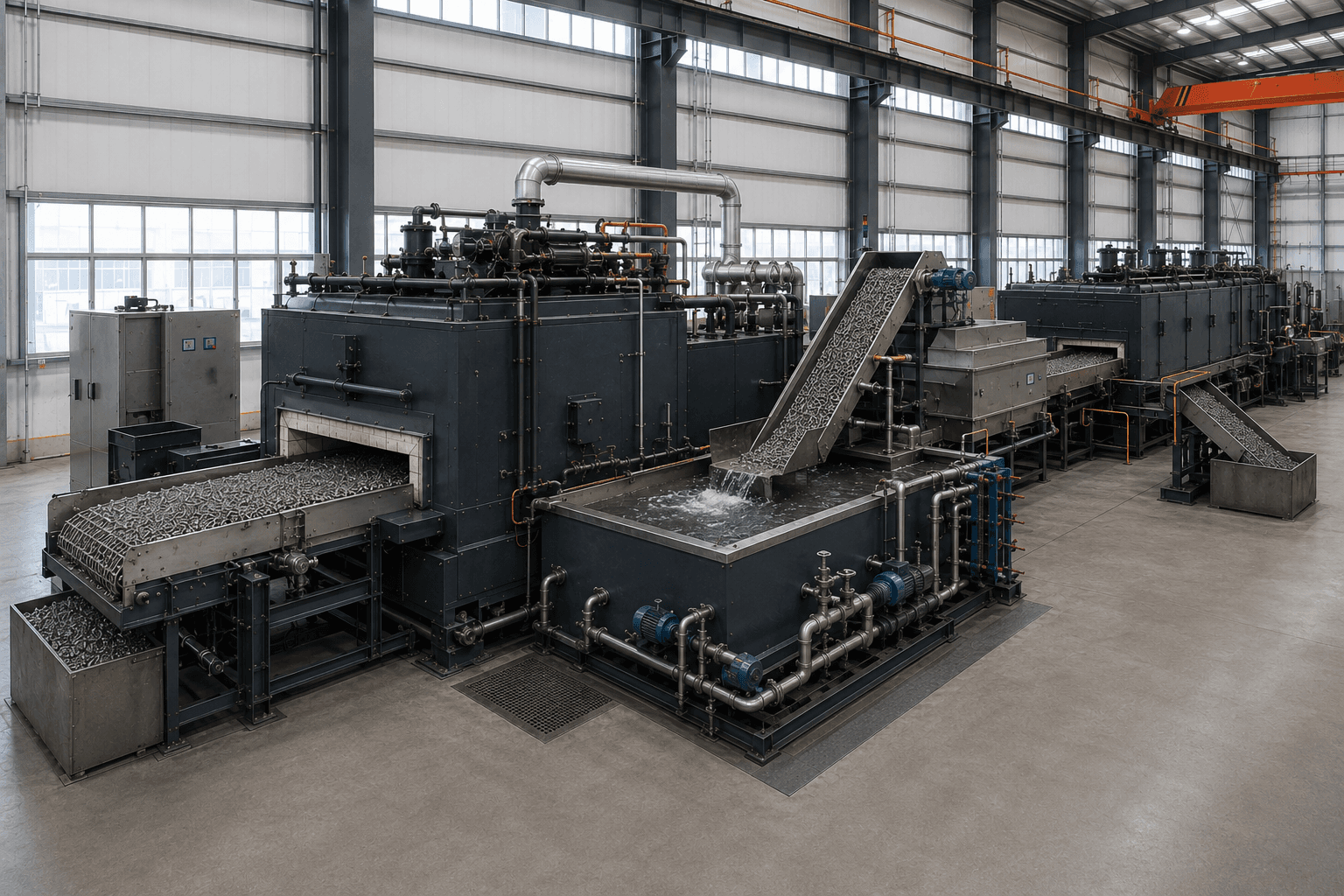

多段网带式连续热处理完整机组

加热+转移+冷却

网带式淬火回火机组

加热、淬火、清洗、回火和冷却需按整线节拍联动。

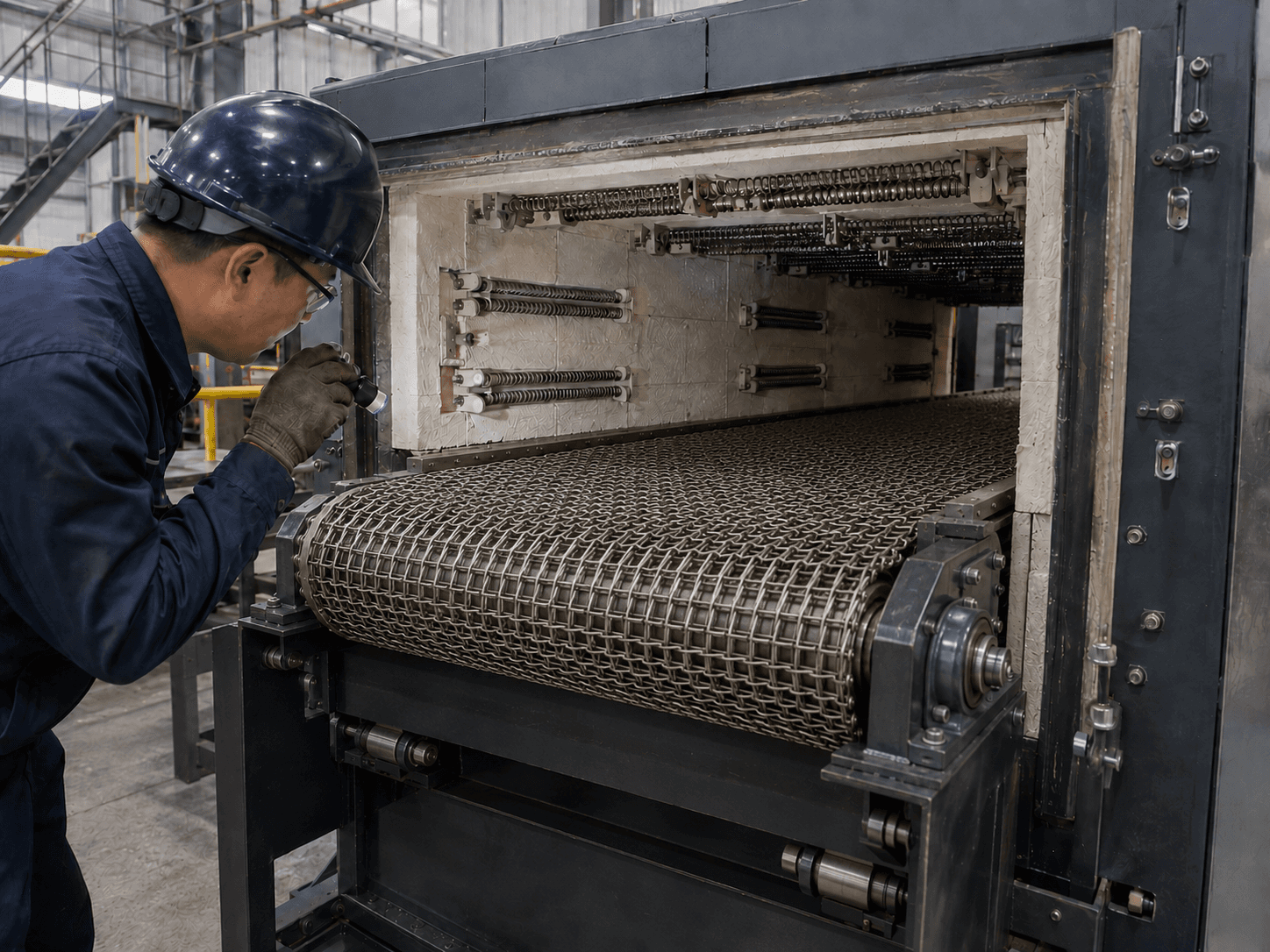

网带炉炉衬、加热元件与连续网带结构

密封、置换与连续传动

保护气氛网带炉

炉口、网带回程、置换和排放共同决定气氛边界。

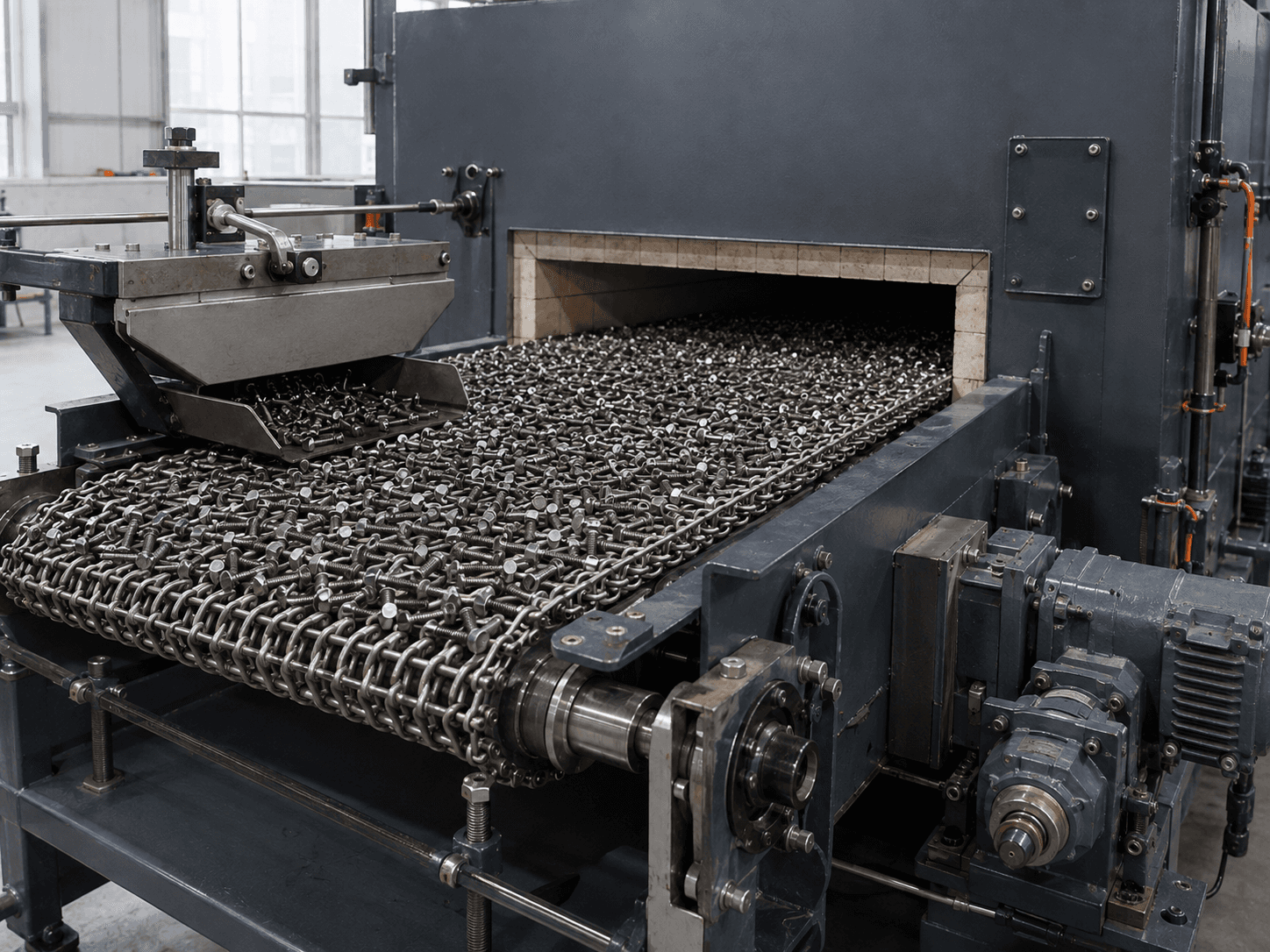

网带炉进料网带与工件铺料场景

单机连续处理

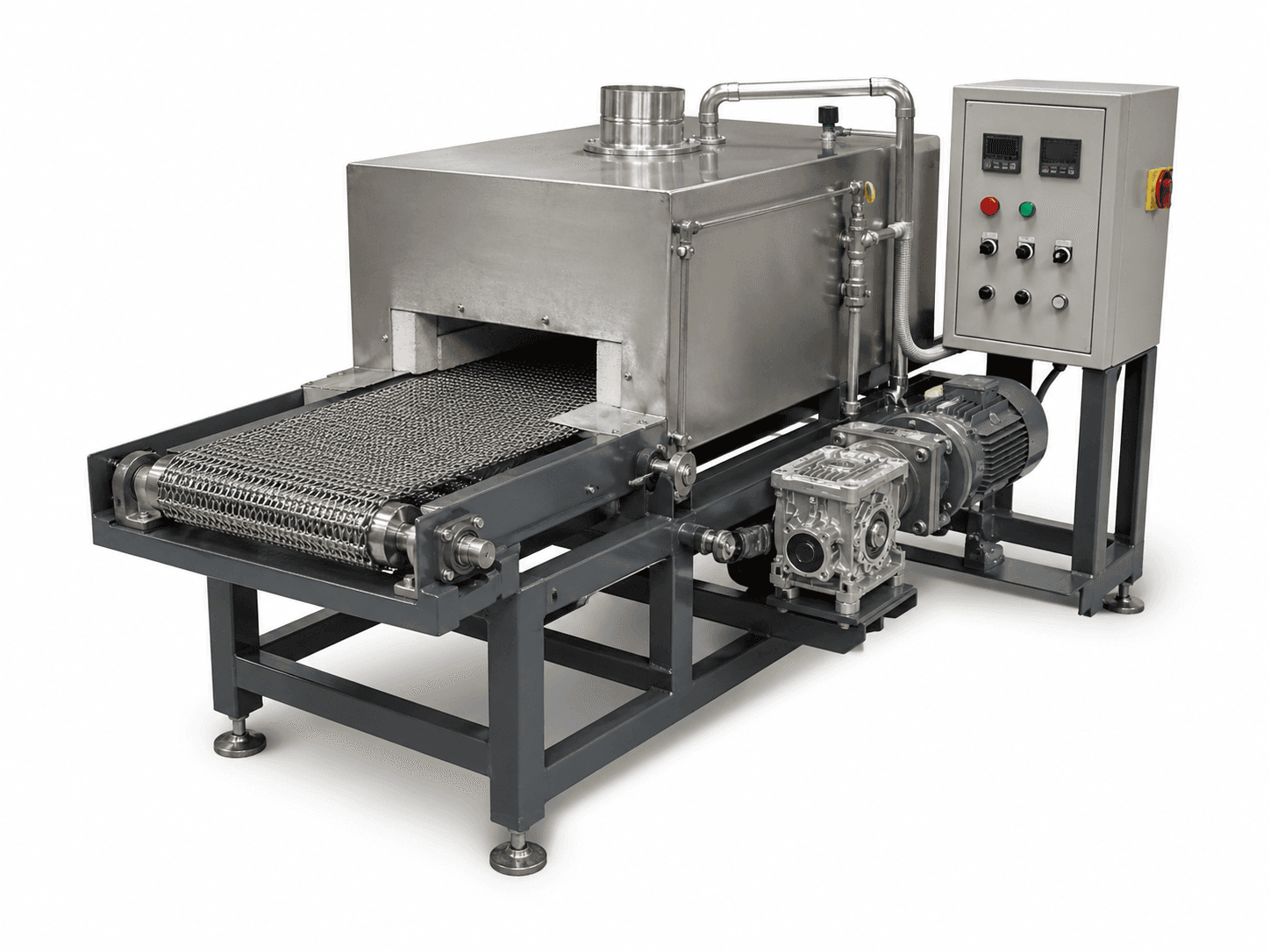

紧凑型网带炉

适合先从单一工序与明确节拍建立连续处理能力。

左右滑动查看方案比较,方案名称会固定在左侧。

方案比较与报价前核校
对应方案更适合的工况关键优势必须核校不应直接承诺
连续退火 / 回火网带炉批量稳定的小件退火、回火与去应力方向连续进出料,易与上下游设备组织联线铺料、有效宽度、速度、温区与网带材料不脱离实物铺料承诺产量和均匀性
网带式淬火回火机组工艺路线稳定、需要连续淬火回火的小型零件可把多工序按统一节拍进行系统设计转移、介质、清洗、回火、冷却与联锁不在工艺试验不足时承诺组织和变形结果
保护气氛网带炉对氧化、脱碳或表面状态有控制要求的连续工况可围绕连续输送建立气氛分区与接口气氛成分、炉口密封、置换、排放与联锁不把气体流量直接等同于表面质量
紧凑型网带炉产线接口简单、工艺段较少的小型零件任务设备边界较集中,便于与现有上下料衔接投料、收料、速度、有效时间和维护空间不在上下游未确认时承诺整线效率

能力边界:有效区、装载与现场条件

把工作空间、装料或输送变量和设备结构变量分开,才能形成可核验的技术方案。

有效输送宽度 Wb≠网带总宽度
理论通过量≠稳定合格产能
网带炉炉衬、加热元件、网带和炉口结构
有效宽度、铺料状态、网带支承与炉口结构共同形成连续输送边界。

边界变量必须分开表达

有效输送宽度
按炉口、导向和实际铺料区域定义,不等于网带总宽。
单位面积载荷
由工件质量、铺料密度、网带和支承结构共同校核。
有效加热时间
由有效加热长度与实际网带速度共同确定。
网带材料
按长期温度、气氛、载荷和循环寿命选材。
整线节拍
投料、加热、冷却、清洗与收料按最慢环节平衡。
能力承诺
产量和质量结果须经工艺与实物铺料验证。
形成有效方案前必须拿到的数据
数据分组需要确认的内容
工件材料、尺寸、单件质量、形状与表面状态
铺料单层 / 多层、单位面积质量、投料量与是否易卡滞
工艺长期温度、最高温度、有效时间、气氛与曲线
冷却空冷、风冷、液体介质、转移与清洗要求
生产目标节拍、班次、换产、上下游接口与合格率目标
公用条件供电或燃气、气氛介质、排烟、冷却和安装空间
网带式电阻加热机组技术与试验GB/T 10067.41-2013GB/T 10067.1-2019GB/T 10067.4-2005GB/T 10066.4-2004GB/T 5959.1-2019(仅适用于电热装置)GB 5959.4-2008(仅适用于电阻加热装置)
有效加热区与工业炉通用安全GB/T 9452-2023GB/T 37752.1-2019
机械电气安全GB/T 5226.1-2019

网带炉关键结构与报价前确认项

结构示例用于建立设备语言,最终布置仍以工件、工艺、载荷、节拍和现场条件为准。

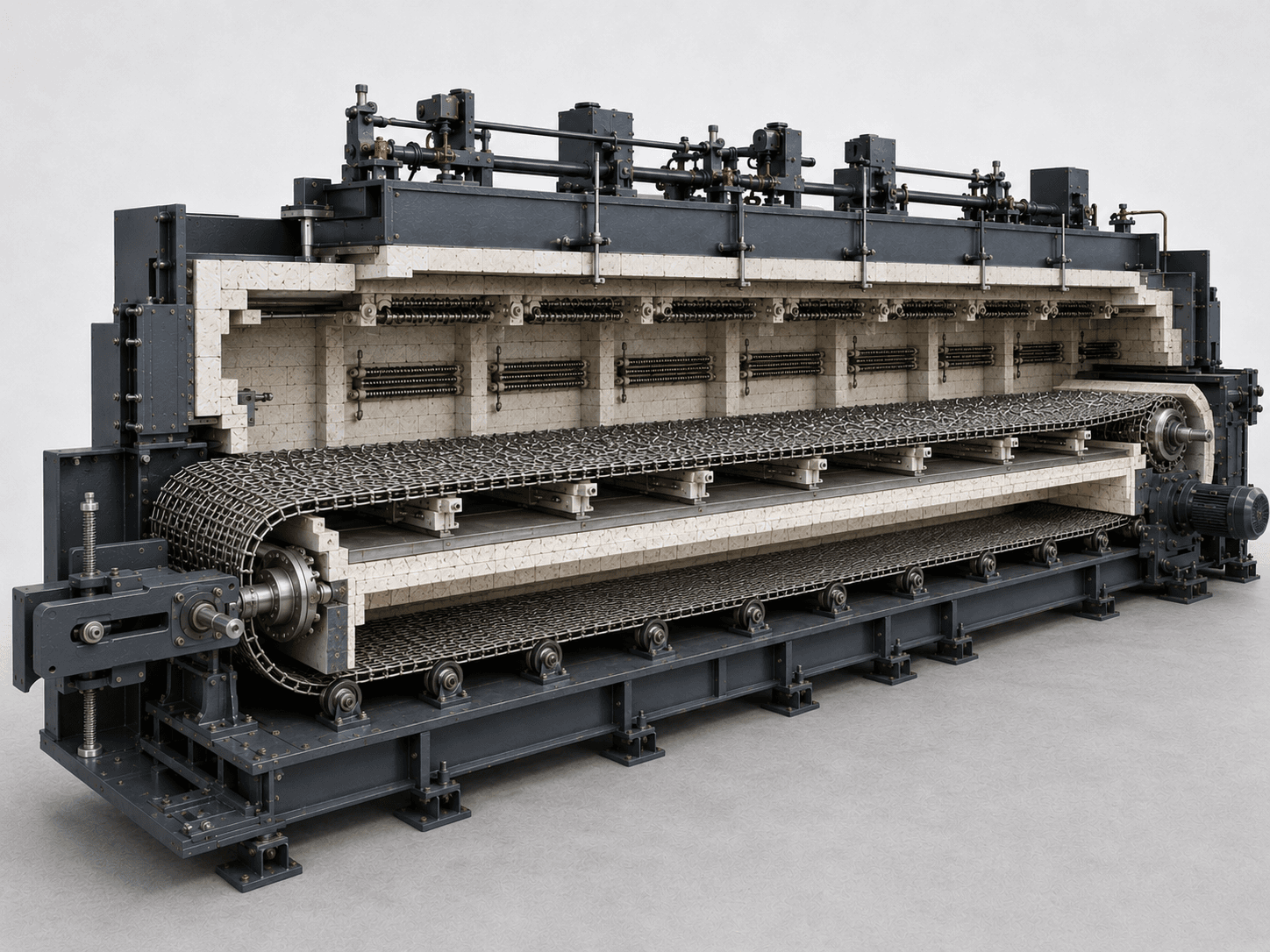

网带炉炉体、炉衬、温区、网带传动与支承结构剖切示例
结构图加载中…
  1. 炉体与炉衬
  2. 加热与控温
  3. 网带与支承
  4. 传动电机与张紧
  5. 气氛与冷却
  6. 出料端链轮与导向
网带炉结构示例 · 具体配置随工件铺料、温度、气氛和整线节拍变化
查看原图

报价前先确认的 5 项结构参数

  1. 1
    工件尺寸 / 单件质量 / 铺料状态

    确认单层、堆料、翻滚、卡滞和遮挡风险。

  2. 2
    有效输送宽度 Wb / 铺料高度 Hload(mm)

    与网带总宽和炉口结构尺寸分开定义。

  3. 3
    单位面积载荷 / 单位时间投料量

    用于网带、支承、热负荷和产能核算。

  4. 4
    网带速度 / 有效加热长度 Le / 有效时间

    三者必须在工艺和温区布置中对应。

  5. 5
    网带材料 / 气氛 / 冷却 / 上下游接口

    形成连续运行与维护边界。

1

炉体与炉衬

按温区、热损失、气氛和维护分段设计。

2

加热与控温

按热负荷、工艺曲线和连续输送分区配置。

3

网带与支承

网带、链轮、托辊、导向和回程按温度与载荷校核。

4

传动电机与张紧

电机、减速、张紧和跑偏调整按网带速度与载荷校核。

5

气氛与冷却

炉口密封、置换、排放、冷却与上下游接口成套确认。

6

出料端链轮与导向

出料端链轮、导向、回程和上下游衔接按整线节拍确认。

采购与技术最常问的五个问题

回答只说明选型边界,不代替最终技术方案和合同附件。

能稳定平铺或受控堆料、不易卡网或滚落,并适合连续进出料的紧固件、五金件和小型机械件,可先评估网带炉。

不能。产量还受铺料密度、单位面积载荷、有效加热时间、热负荷、冷却与上下游节拍限制,需要用实物铺料和工艺数据核算。

提高速度会缩短有效加热和保温时间,可能影响温度、组织和表面结果。速度必须与有效长度、温区和工艺时间共同确定。

连续进出料使炉口密封、置换、网带回程、排放和安全联锁更复杂,应把气氛系统与输送系统一起设计和验收。

至少需要工件材料、尺寸、单件质量、铺料状态、单位时间投料量、长期与最高温度、工艺时间、气氛与冷却路线,以及上下游接口。
