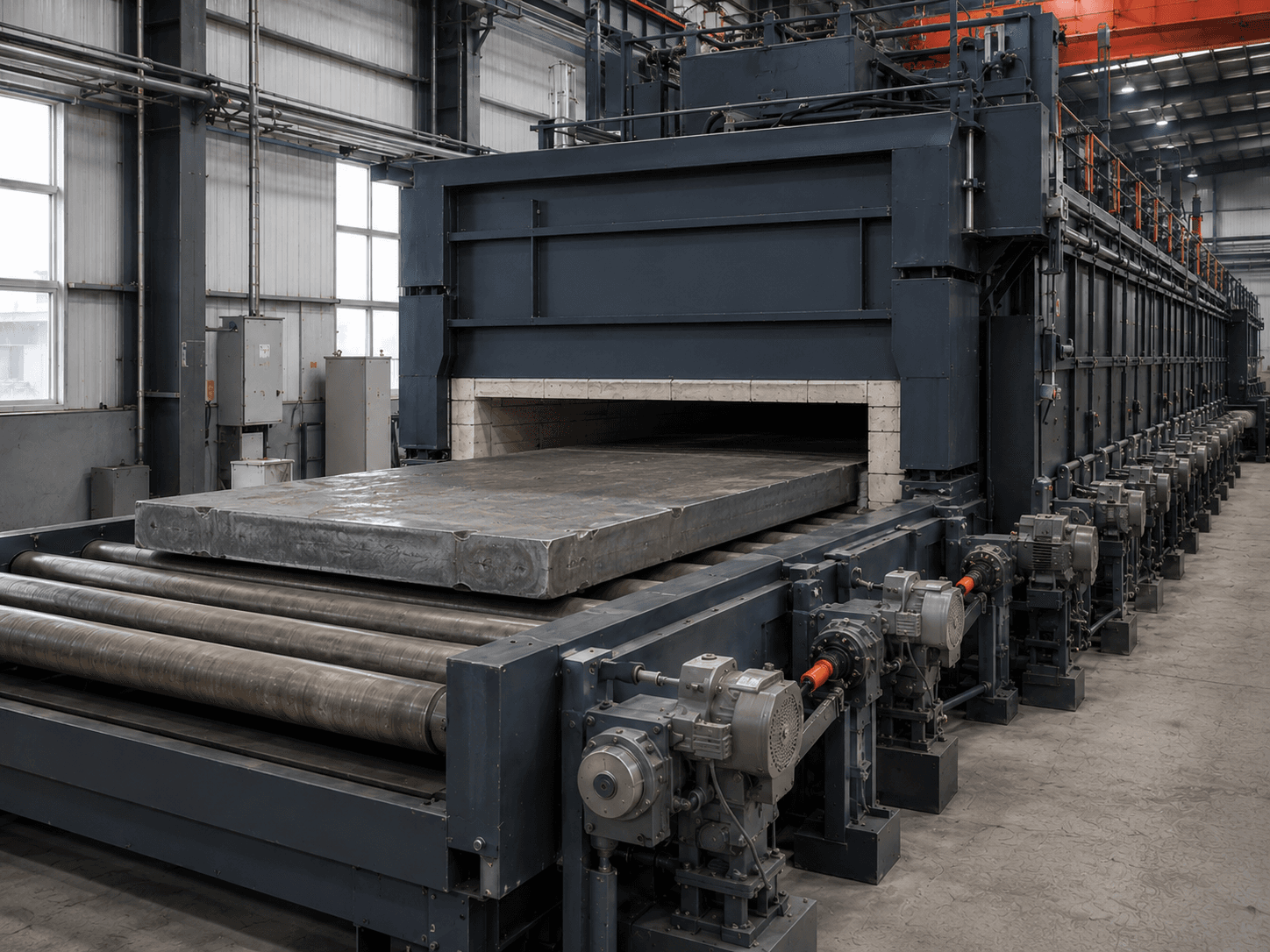

ROLLER HEARTH HEAT TREATMENT FURNACE

辊底炉|规整工件辊道连续热处理

面向板材、条材、棒材、管材及可由辊道稳定支承的规整工件,先按支承跨度、线载荷、辊距、输送速度和工艺时间判断方案,再确定有效宽度、温区与冷却接口。

查看选型条件与方案标签
板材 / 条材 / 长件炉辊连续输送多温区控制辊距与载荷需校核
现有项目炉膛样本4,050 × 3,100 × 500 mm
现有项目工件样本Φ1,500–Φ3,000 × 8–15 mm
现有项目炉辊中心距约 600 mm
现有项目温度样本950 ℃
查看典型配置

上述数据来自苏能现有辊底炉项目资料,仅作为选型参考。输送速度需按工件、装载和工艺条件确认,并区分进出炉、往复与稳定工艺运行;未经核实的速度不能用于计算加热时间或产能。工件支承、炉辊载荷和工艺节拍须按项目校核。

适用工件与需排除的工况

先看工件形态、装料或输送方式,再判断是否适合进入辊底炉方案评估。

通常适合评估

板材、条材、棒材与管材

适合由多根炉辊连续支承并稳定通过各温区的规整工件。

按支承评估

托盘承载或较长规格工件

需核对支承点数、最小长度、悬伸、线载荷与热态变形。

需要比较炉型

易滚动小件、散装件或需固定节距料盘工件

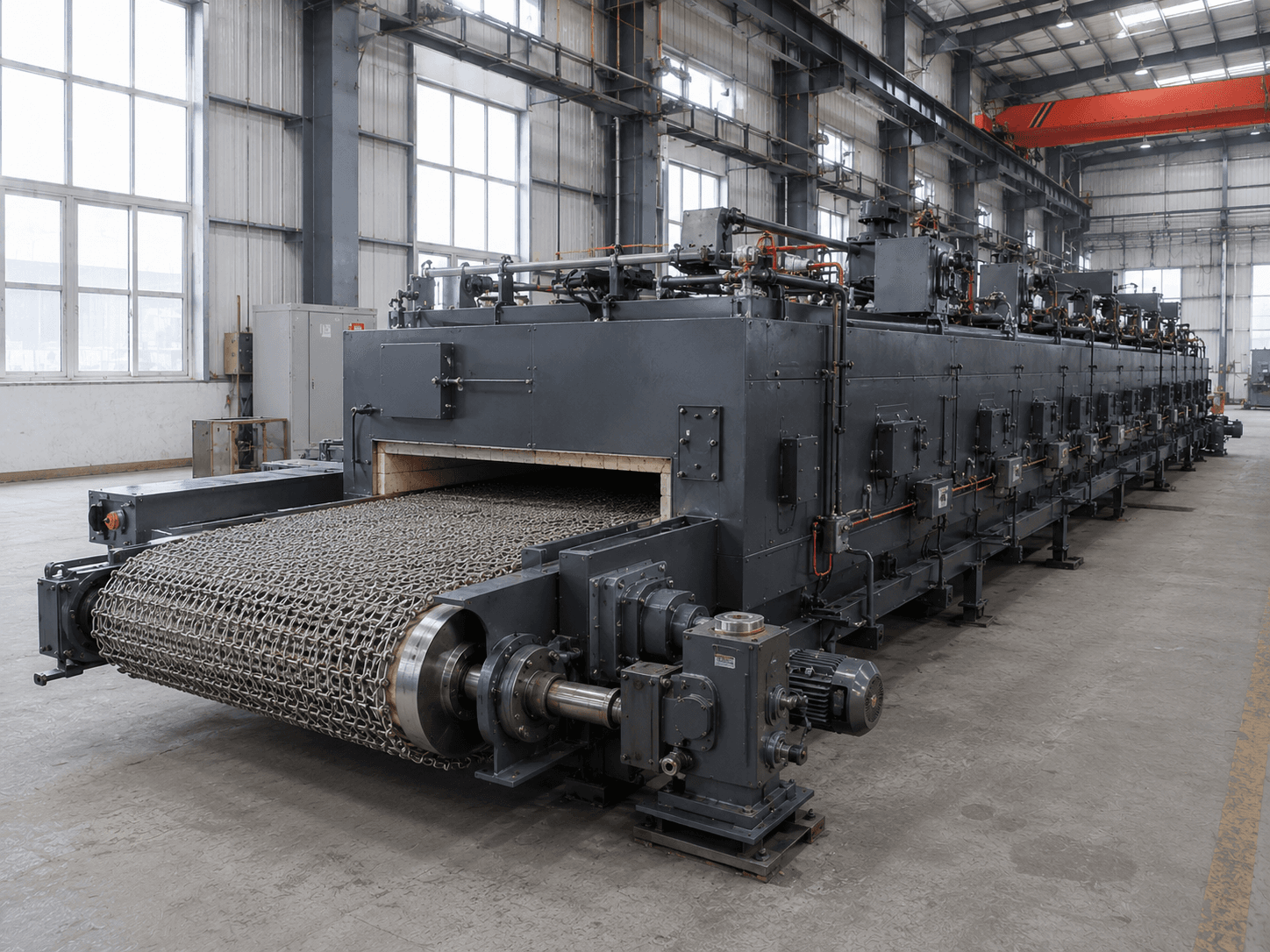

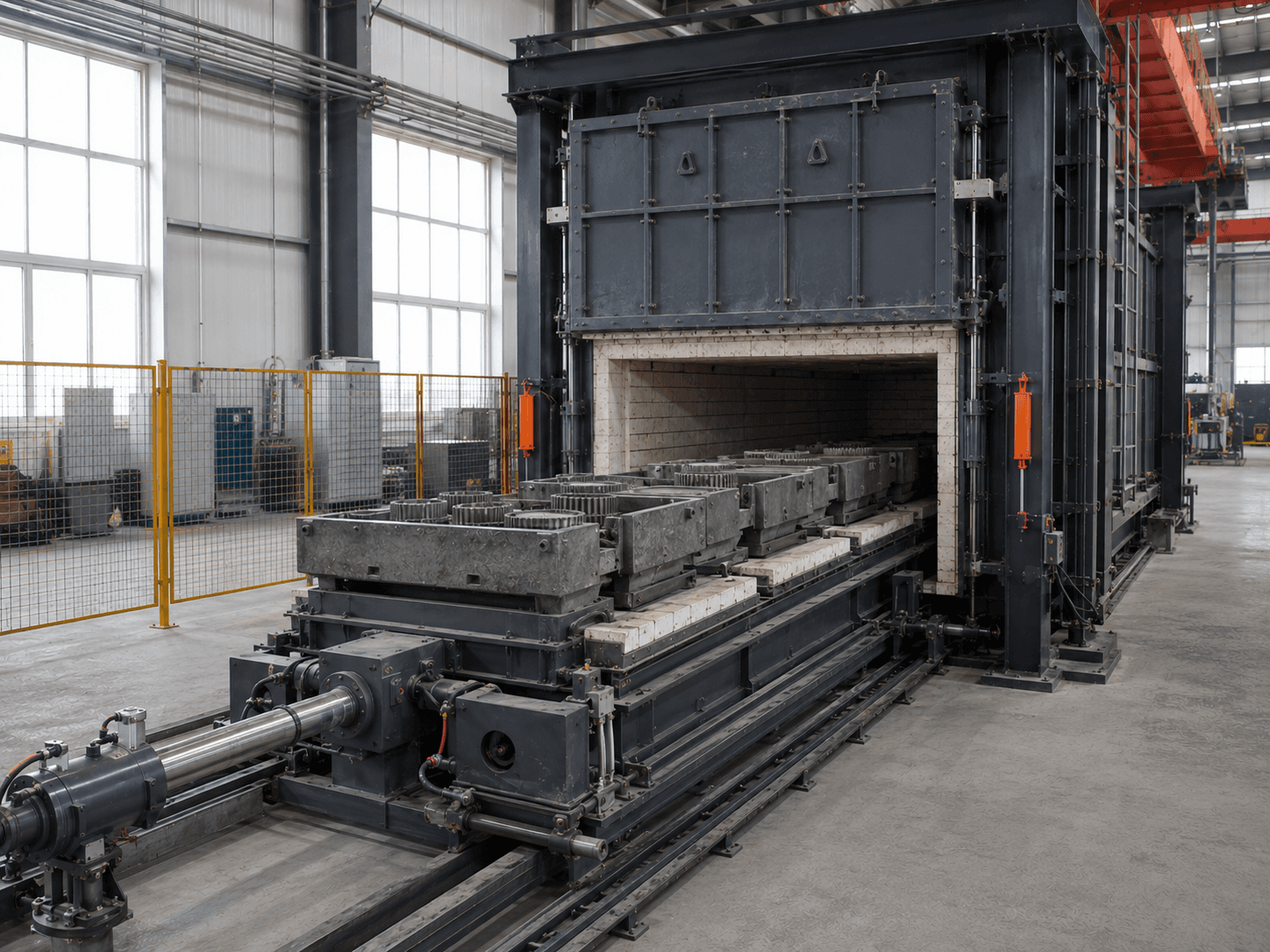

应比较网带炉、推杆炉或周期式炉型。

通常可进入方案评估的条件

  • 工件或托盘能在炉辊上稳定支承,不会滚落、卡阻或过度悬伸。
  • 生产批量和规格适合连续输送,进出料接口明确。
  • 工件线载荷、炉辊材质、辊距和热态变形可以校核。

报价前需确认的条件

  • 工件尺寸、材料、单件质量、最小长度、平直度和支承方式。
  • 长期温度、最高温度、工艺时间、气氛和冷却。
  • 进出料辊道、对中、速度、上下游设备和厂房布置。

同样总重量在不同工件长度和支承跨度下会形成不同炉辊载荷,不能用“单件最大重量”代替辊道系统校核。

小型轴承套圈淬火,选网带炉还是辊底炉?

小套圈能在网带上摆稳,经过交接和入淬时也能保持预定姿态,可先比较网带炉。考虑将套圈直接放在炉辊上时,先查它在整个输送过程中能否得到稳定支承。发现支承不稳的位置,再评估托盘。

把套圈画到实际辊道图上

苏能一份大轴承圈辊棒炉方案采用 300 毫米辊距,套圈外径 700~1,400 毫米,工件直接接触辊身。本页开头约 600 毫米的炉辊中心距来自另一项目。

初步排查时,可把等距炉辊的辊顶简化为一条条支承线。平放的套圈直接上辊,外径不足两倍辊距时,移动中会出现只有一根辊支承的位置。如果套圈外径还小于辊距,移到两辊正中时,两侧辊顶都托不到套圈底面。这时还要核对两辊之间的实际净隙,判断套圈是否会下沉或卡住。两倍辊距只是画图时的提示。是否会倾斜或卡住,还要按套圈实际接触部位、运行方向和进出炉交接间隙逐处核对。

需要托盘时怎么比

把每盘件数、盘重、支承位置和转运路径一起核对。试样前写清套圈是随盘入淬,还是离盘后入淬,并记录实际入淬时的姿态。

怎样判断哪种装法变形小

用同批同规格套圈分组,逐件编号,记下装载位置和入淬方式。在入炉前和约定交付工序后,用同一方法测图纸指定截面的圆度,并在相同测量条件下查端面是否翘曲。按回火后状态交付的,以回火后的测量值对照热处理工序图和约定限值。

五个维度确定辊底炉方案

以下为可选配置,需结合工况确认。

热源方式

电阻加热天然气加热其他燃料需单独评估

输送方式

工件直接上辊托盘 / 料架对中导向按工件选配

炉辊配置

耐热钢炉辊陶瓷辊按工艺评估分段驱动按节拍设计

炉内气氛

空气气氛保护气氛可控气氛需密封与联锁

冷却路径

出炉空冷受控风冷联线淬火 / 固溶处理后快速冷却

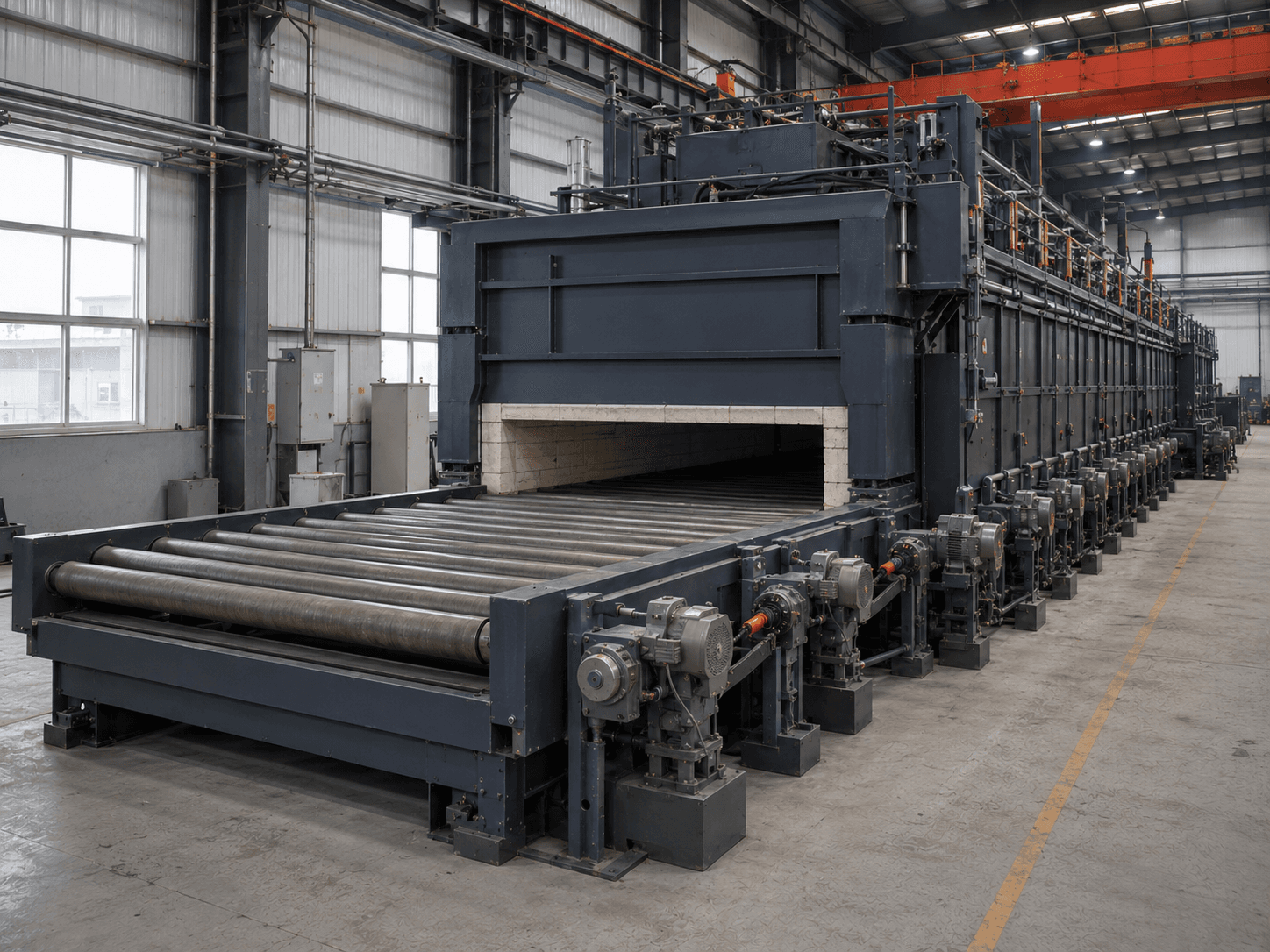

辊底式连续热处理炉与进料辊道主场景

分区电阻加热

电加热辊底炉

按工件热负荷、有效时间和辊道输送分区配置。

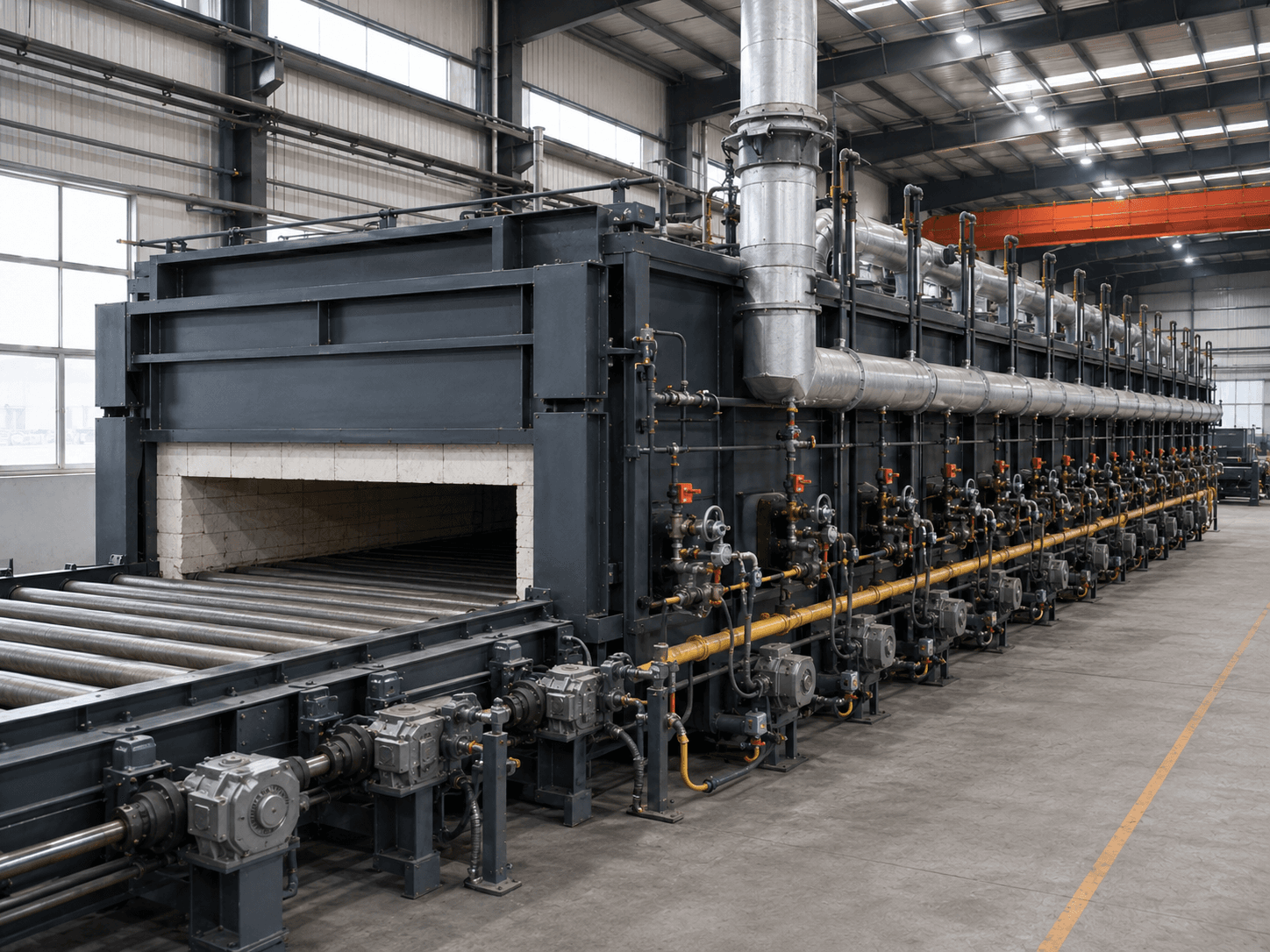

燃气辊底炉、燃烧管路与连续辊道

燃烧、炉压与排烟

燃气辊底炉

供气、燃烧、排烟和炉压控制需与辊道密封整体确认。

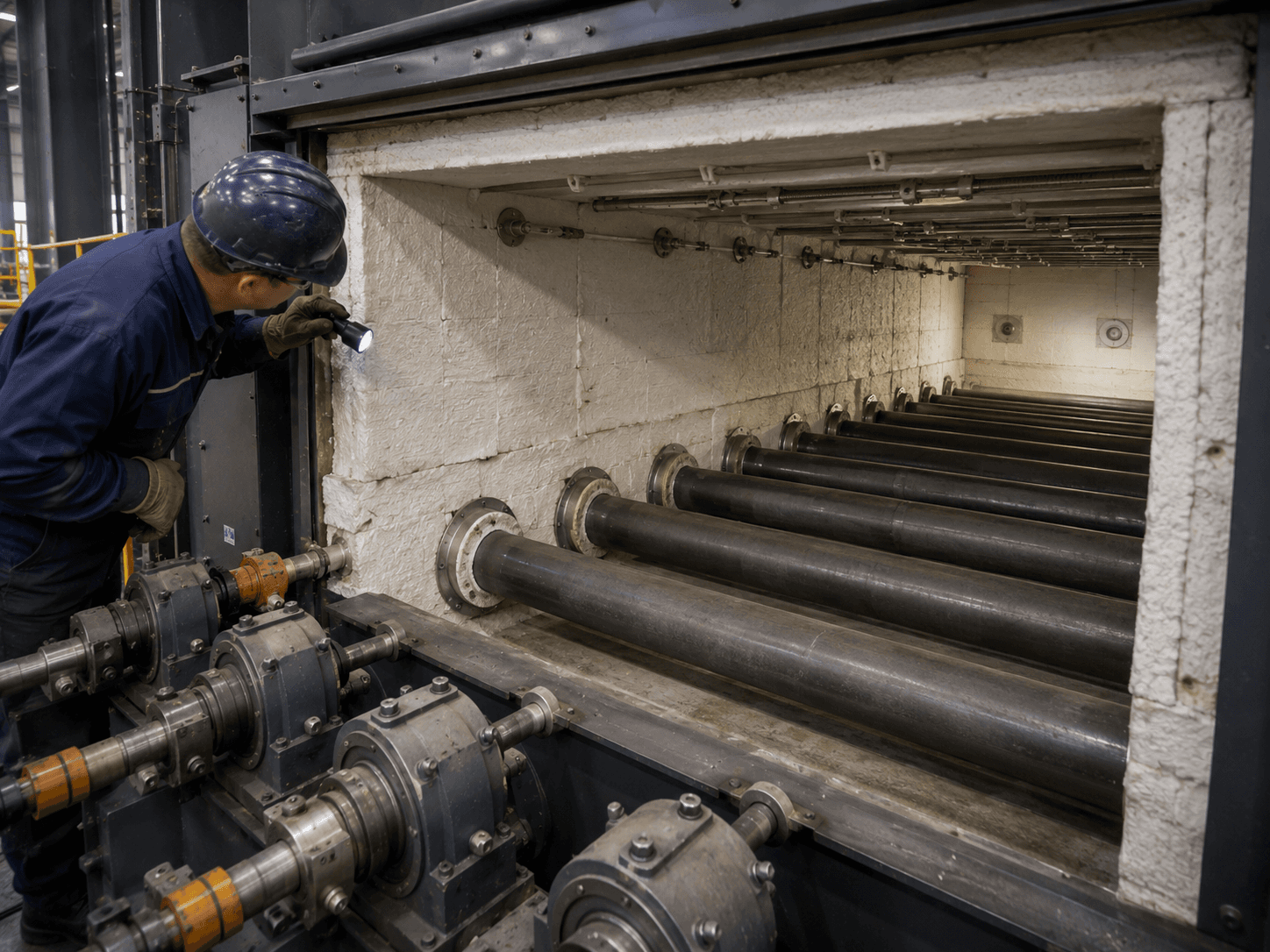

辊底炉炉衬、加热元件与炉辊结构

连续炉口与气氛分区

保护气氛辊底炉

进出料炉口、辊轴密封、置换和排放共同形成气氛边界。

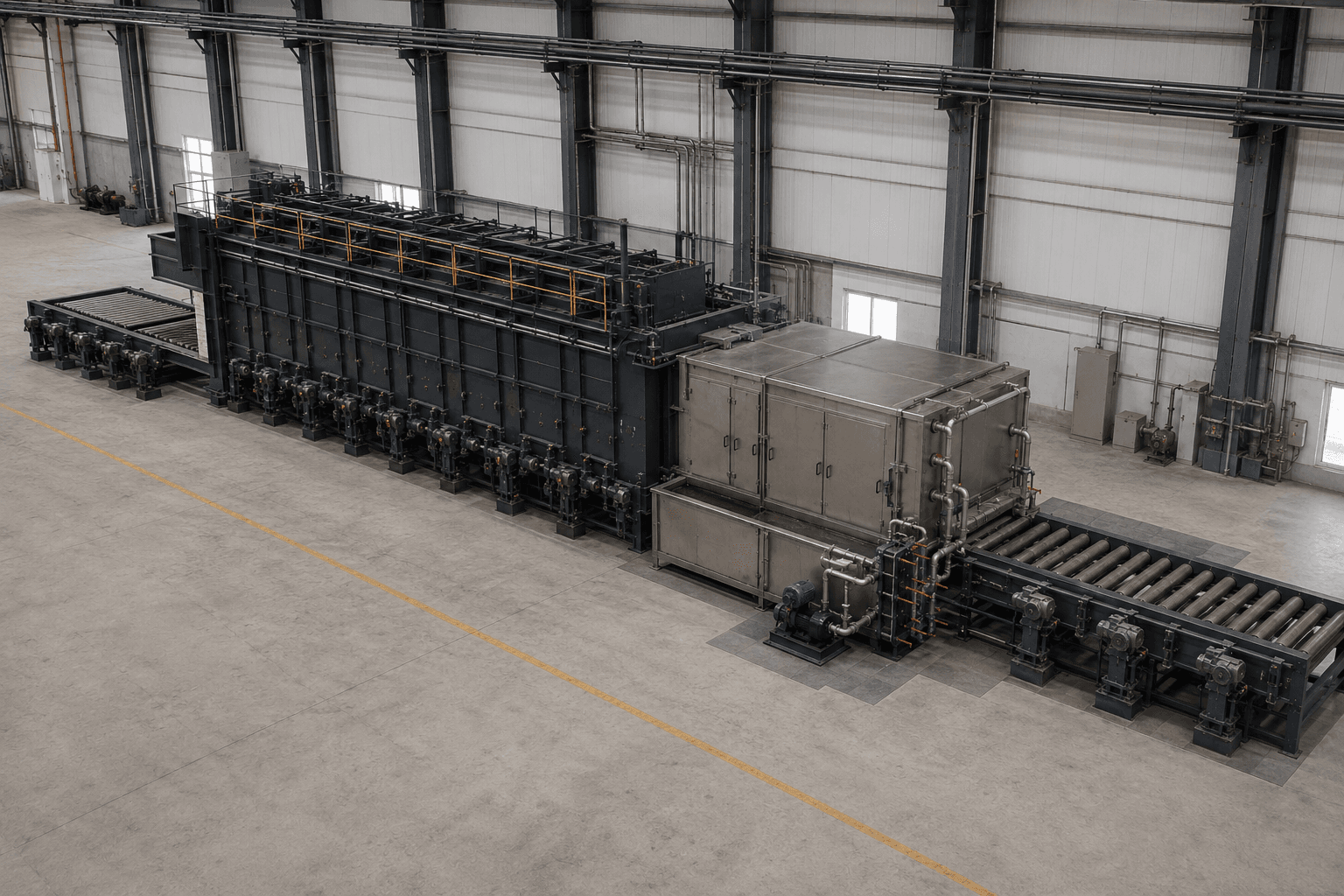

辊底炉完整机组与进出料配套工位

加热+转移+冷却

辊底炉+快速冷却段

加热、出炉、冷却、对中和输送按统一节拍匹配。

左右滑动查看方案比较,方案名称会固定在左侧。

方案比较与报价前核校
对应方案更适合的工况关键优势必须核校不应直接承诺
电加热辊底炉规整工件的连续退火、回火与加热方向便于围绕有效区和输送速度配置温区有效宽度、辊距、线载荷、速度与分区不脱离支承与装载状态承诺产量和均匀性
燃气辊底炉厂房供气和排烟条件明确的连续加热任务可结合炉体规模与能源条件进行方案比较燃烧器、炉压、排烟、辊封与安全联锁不以燃烧器参数代替整炉性能验收
保护气氛辊底炉对氧化、脱碳或表面状态有控制要求的长件可按温区和炉口组织连续气氛系统炉口、辊封、气氛、排放、监测与联锁不把气体流量直接等同于表面质量
辊底炉+快速冷却段需要正火后受控冷却或固溶处理后快速冷却的规整工件连续辊道可组织稳定转移路径出炉温度、冷却强度、平直度、输送与联锁不在工艺试验不足时承诺组织、性能和板形

能力边界:有效区、装载与现场条件

把工作空间、装料或输送变量和设备结构变量分开,才能形成可核验的技术方案。

有效输送宽度 Wr≠炉辊辊面总长
工件总质量≠单根炉辊设计载荷
辊底炉炉衬、加热元件、炉辊排列和炉口结构
工件长度、支承点数、炉辊中心距和线载荷应在同一工况下校核。

边界变量必须分开表达

有效输送宽度
按工件实际运行、对中和安全间隙定义,不等于辊面总长。
最小支承长度
应保证工件或托盘在任一位置都有足够支承点。
单辊载荷
由工件质量、支承跨度、载荷分布和动态冲击共同决定。
炉辊材料
按温度、气氛、载荷、腐蚀和热循环选择。
有效时间
由有效加热长度与实际输送速度共同确定。
能力承诺
最大载荷、速度和产量须经热态与负载验证。
形成有效方案前必须拿到的数据
数据分组需要确认的内容
工件材料、宽厚长 / 直径长度、质量、平直度和表面状态
支承直接上辊或托盘、最小长度、支承跨度与线载荷
工艺长期温度、最高温度、有效时间、气氛与曲线
输送速度、对中、进出料、工件间距和规格切换
冷却空冷、风冷、淬火或固溶处理后快速冷却与转移边界
公用条件供电或燃气、排烟、气氛、冷却和整线空间
辊底炉适用工艺与电阻加热JB/T 14730-2024(仅在辊底式连续退火工艺下引用)GB/T 10067.1-2019GB/T 10067.4-2005GB/T 10066.4-2004GB/T 5959.1-2019(仅适用于电热装置)GB 5959.4-2008(仅适用于电阻加热装置)
有效加热区、电气与通用安全GB/T 9452-2023GB/T 37752.1-2019GB/T 5226.1-2019
燃气方案条件引用GB/T 19839-2025(仅作为工业燃油燃气燃烧器参考)

辊底炉关键结构与报价前确认项

结构示例用于建立设备语言,最终布置仍以工件、工艺、载荷、节拍和现场条件为准。

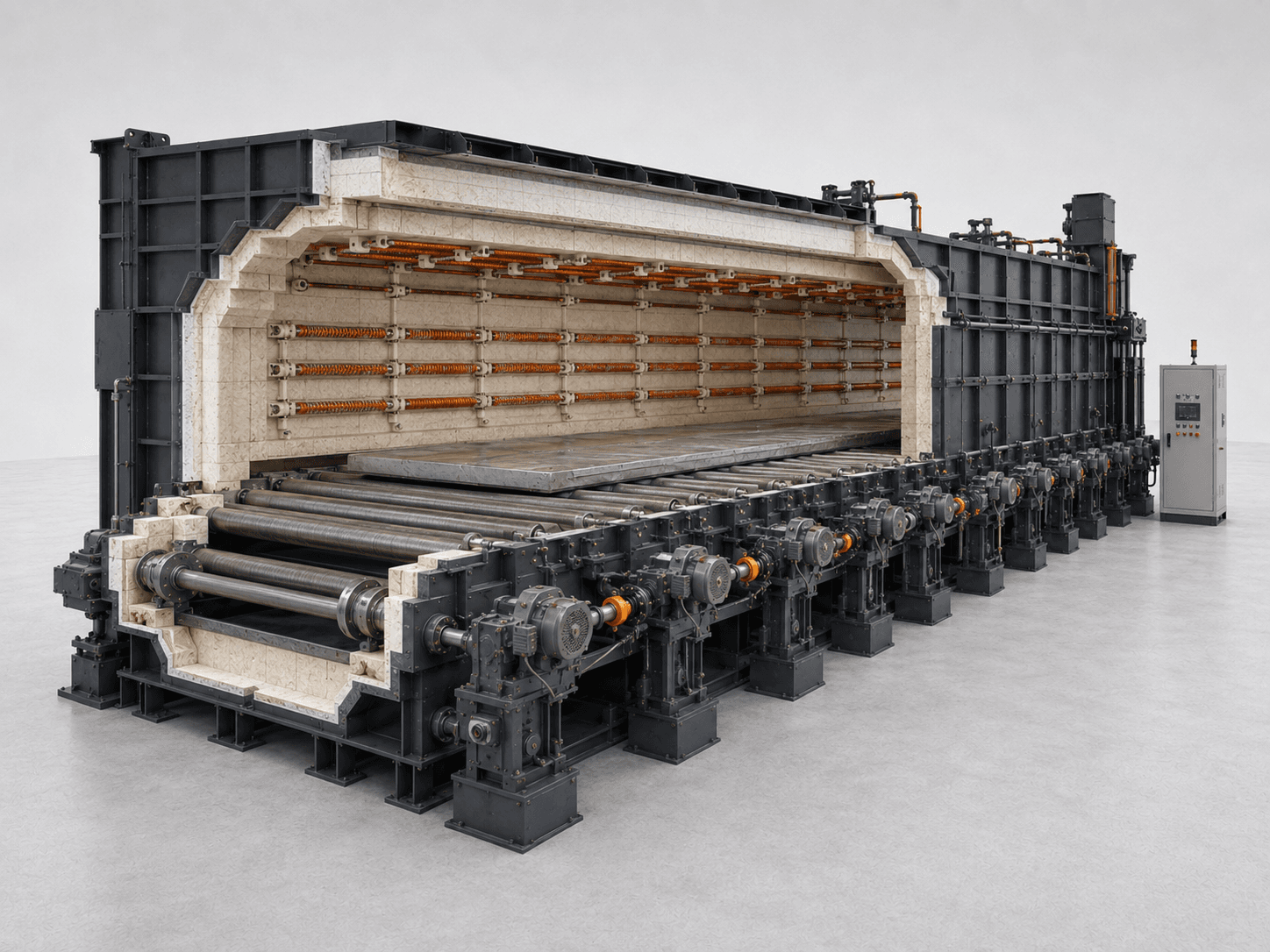

辊底炉炉体、炉衬、炉辊、传动和支承结构剖切示例
结构图加载中…
  1. 炉体与温区
  2. 加热与控温
  3. 炉辊与支承
  4. 传动与对中
  5. 气氛与冷却

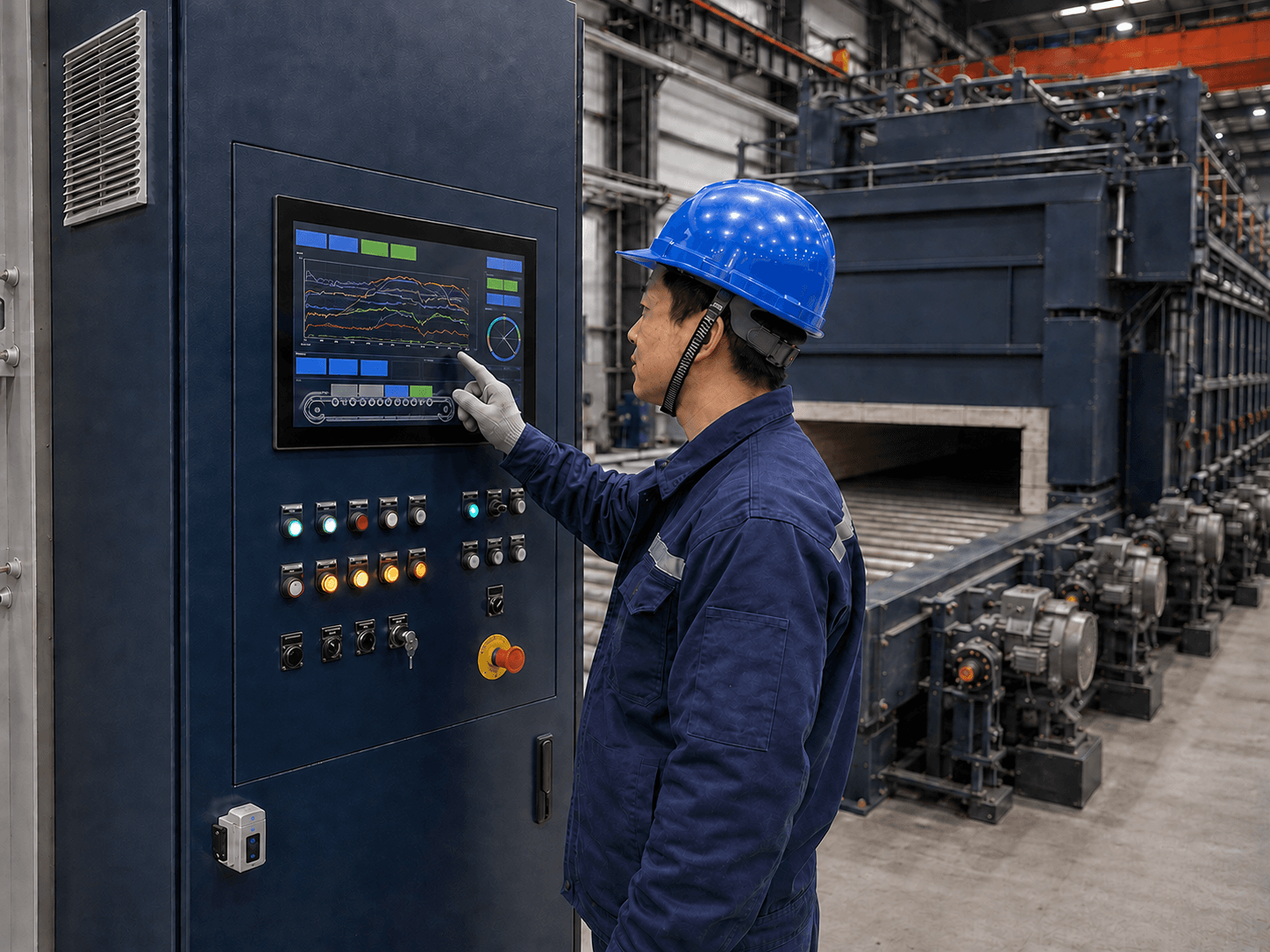

  6. 电控与联线
辊底炉结构示例 · 具体配置随工件支承、热源、气氛和冷却路线变化
查看原图

报价前先确认的 5 项结构参数

  1. 1
    工件最大 / 最小规格与支承方式

    最小长度、悬伸和对中状态必须同时确认。

  2. 2
    有效宽度 Wr / 工件包络高度 Hload(mm)

    与辊面总长和炉膛结构尺寸分开定义。

  3. 3
    单件质量 / 线载荷 / 单辊校核载荷

    按实际支承点与动态工况计算。

  4. 4
    炉辊直径 / 中心距 Pr / 材质 / 驱动分区

    按热态强度、速度和维护要求确定。

  5. 5
    有效长度 / 速度 / 冷却 / 上下游接口

    形成连续工艺与生产节拍。

1

炉体与温区

按工艺段、热负荷、热源和维护分段设计。

2

加热与控温

电阻或燃气系统按有效时间和温区曲线配置。

3

炉辊与支承

炉辊、轴承、密封、冷却和更换方式按热态载荷校核。

4

传动与对中

分段驱动、速度同步、对中、跑偏和堵料保护统筹设计。

5

气氛与冷却

炉口、辊封、置换、排放和冷却接口成套确认。

6

电控与联线

控温、记录、速度联动、报警和整线急停按项目约定。

采购与技术最常问的六个问题

回答只说明选型边界,不代替最终技术方案和合同附件。

能由辊道稳定支承的板材、条材、棒材、管材和规整长件,可先进入辊底炉方案评估。仍需核对最小长度、支承跨度、线载荷、平直度和工艺时间。

工件或托盘可直接由辊道稳定输送时可比较辊底炉;需要标准料盘按固定节距推进、保持特定姿态时更适合评估推杆炉。

工件长度、支点数量、支承跨度、重心和输送冲击会改变单根炉辊受力,必须按最不利位置核算。

需结合有效加热长度、升温和保温时间、温区曲线、冷却与上下游节拍确定,不能单独以目标产量倒推。

至少需要工件材料、最大与最小规格、单件质量、支承方式、线载荷、长期与最高温度、工艺时间、输送速度、气氛、冷却和上下游接口。比较报价时,还要对齐工件规格、支承与线载荷、温区及运行速度,并列清炉辊与驱动、密封、对中、冷却、上下料、控制记录和现场安装的供货范围;不能只按炉长或名义产量比较。

先约定工件规格、支承与装载间距、线载荷、温区、稳定运行速度、测点和记录方法,并明确冷却条件。按采用的标准与技术协议分别验证有效加热区温场、工件温度过程和产品性能;不能仅用炉温设定值或辊道速度替代工件验证。
