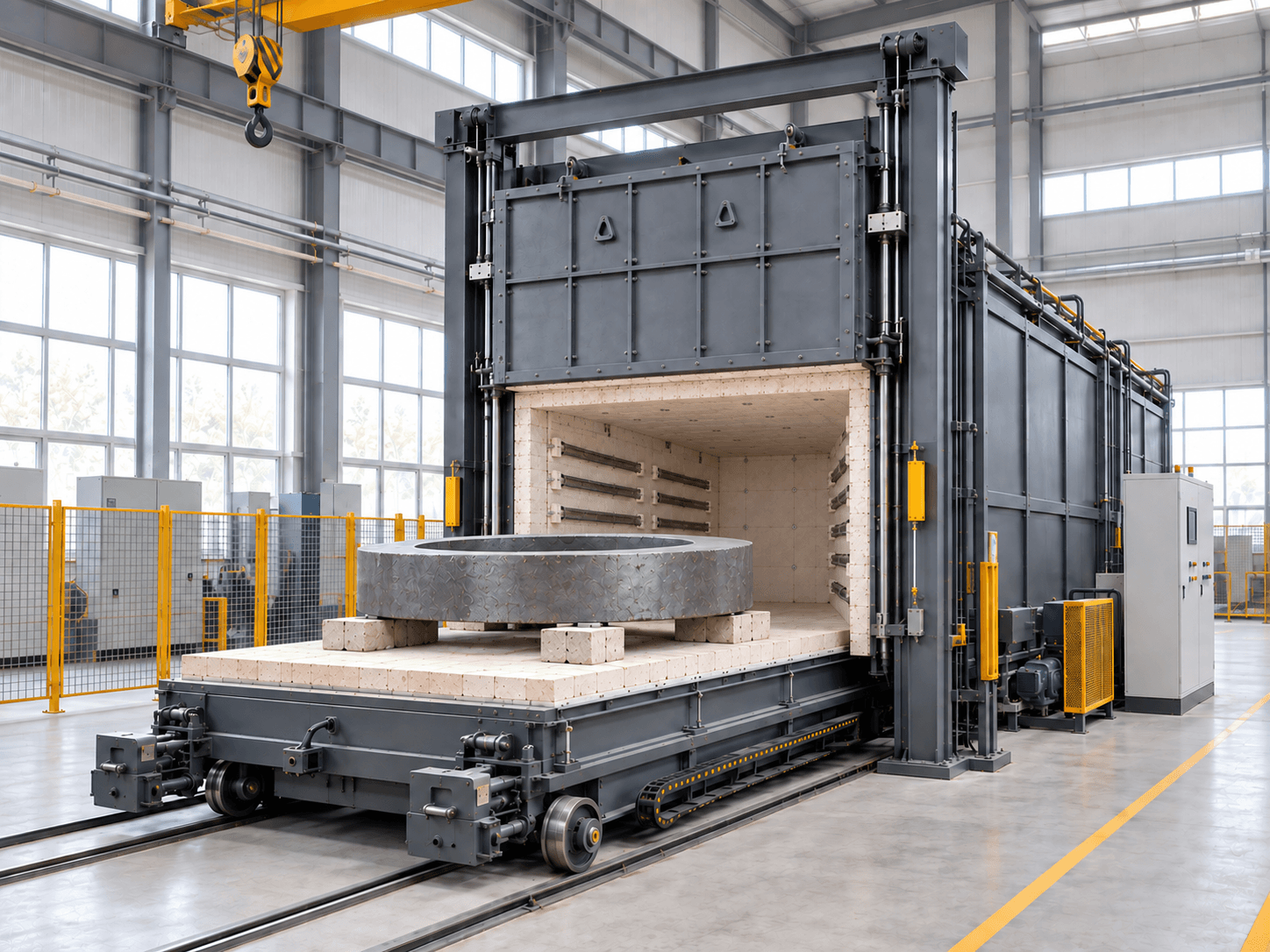

大型铸锻件、模具与结构件
适合由台车整体承载、集中装炉和集中出炉的周期式热处理。
BOGIE HEARTH HEAT TREATMENT FURNACE
台车炉｜大型重型工件周期式热处理
面向大型铸锻件、焊接结构件、模具和重型机械件，先按工件外形、支承位置、装炉总质量、台车行程与基础条件判断方案，再确定有效加热区、台车结构和热源。
大型重件台车整体进出周期式生产轨道基础需校核
标准额定温度等级350 / 750 / 950 / 1,200 / 1,350 ℃
现有项目工作区样本4,000 × 2,500 × 2,500 mm
现有大型炉膛样本约 13,000 × 7,400 × 4,300 mm
现有项目温度样本700 / 950 ℃
额定温度等级来自 GB/T 10067.48-2014；尺寸与项目温度来自苏能现有项目资料，只作选型参考样本，不构成连续规格范围或设备能力承诺。
适用工件与需排除的工况
先看工件形态、装料或输送方式，再判断是否适合进入台车炉方案评估。
重型或形状不规则工件
需明确重心、支点、垫块、台面载荷分布和高温变形边界。
长轴竖装或连续稳定批量
应同时比较井式炉、辊底炉、推杆炉等方案。
通常可进入方案评估的条件
- 工件能够在台车上稳定支承，装卸与吊装路径明确。
- 厂房具备台车行程、轨道、基础、炉门开启和安全空间。
- 批次生产与整炉进出方式符合节拍要求。
报价前必须补齐的边界条件
- 最大工件外形、单件质量、净装载、料具和载荷分布。
- 长期工作温度、最高温度、工艺曲线和冷却路径。
- 轨道标高、基础承载、台车行程、吊装能力和公用条件。
台车承载能力不只取决于总重量，还与支点位置、载荷分布、台面高温强度、轨道和驱动条件有关。
五个维度确定台车炉方案
以下选项是方案条件，不代表系统已经替你选定最终配置。
热源方式
电阻加热天然气加热其他燃料需单独评估
循环方式
自然对流强制循环导流按装炉状态校核
台车方式
自驱台车牵引台车双台车 / 交换台车
炉门方式
垂直升降侧向开启压紧密封按项目确认
冷却路径
炉冷台车出炉空冷转移至冷却工位
分区电阻加热
台车式电阻炉
适合供电条件明确、需要分区控温和记录的周期式任务。

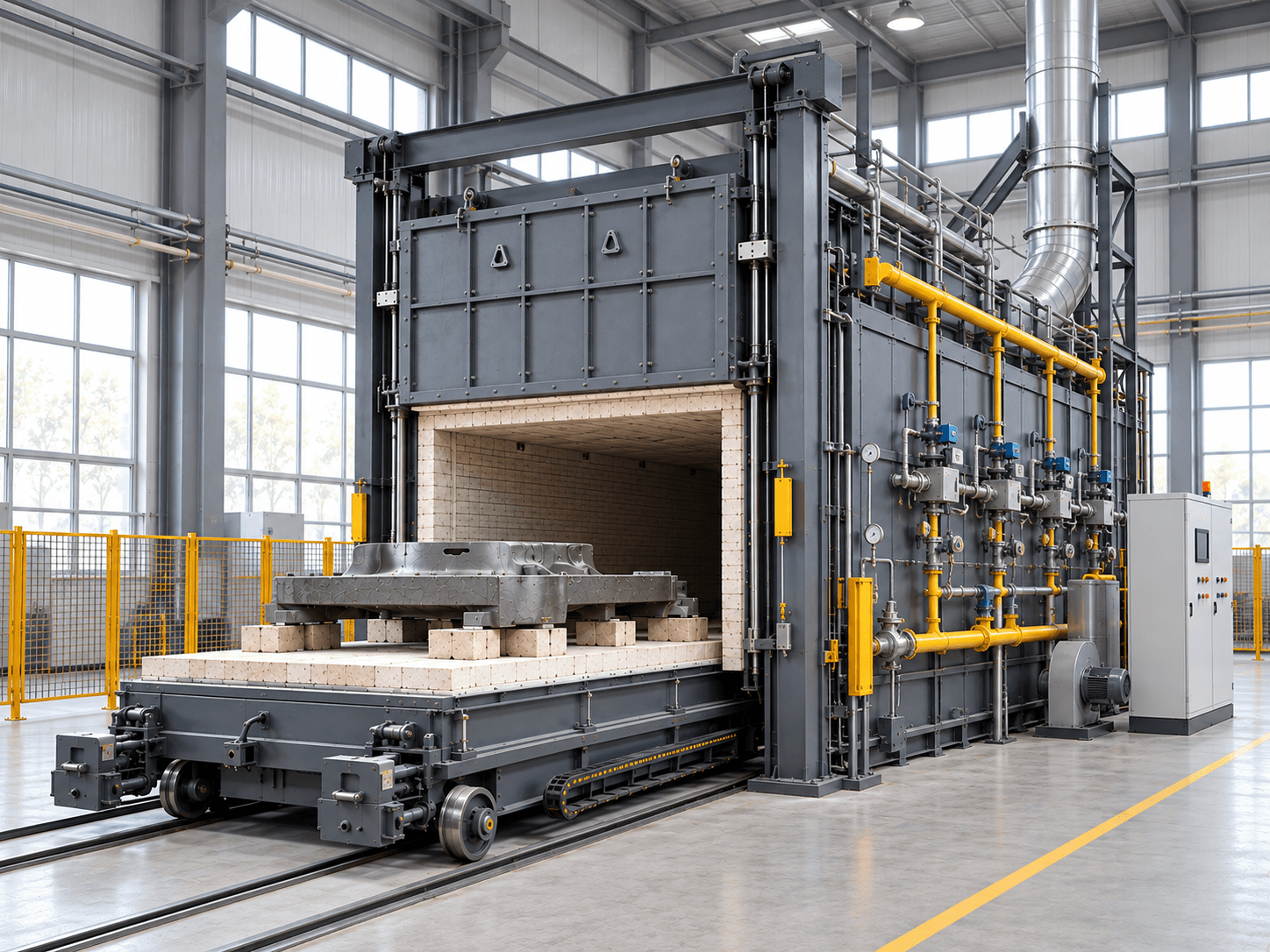

燃烧与排烟系统
台车式燃气炉
需把供气、燃烧、排烟、换热和安全联锁整体确认。

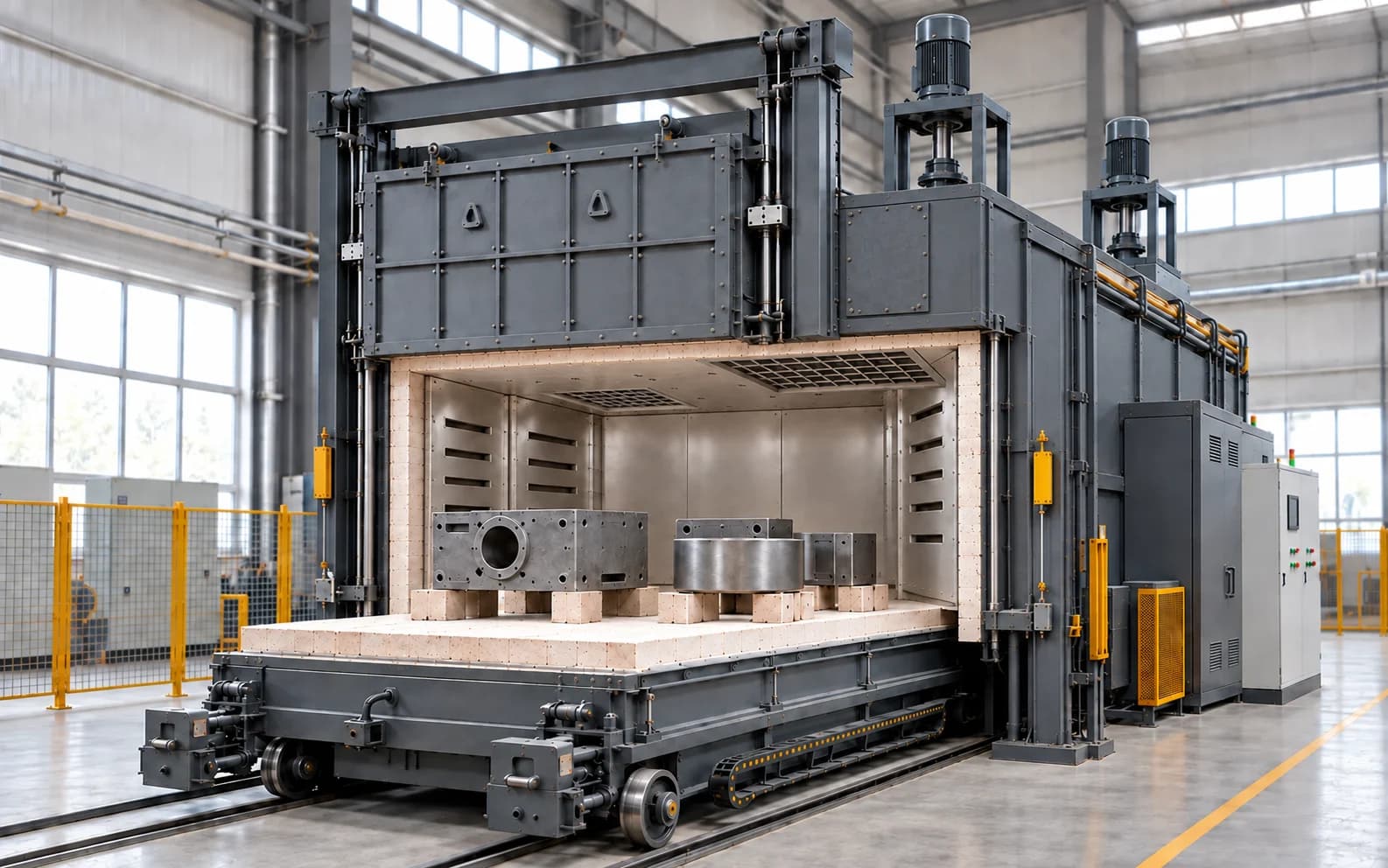

循环与导流
强制循环台车炉
循环风机、导流和装炉间隙需按工艺温度与阻力校核。

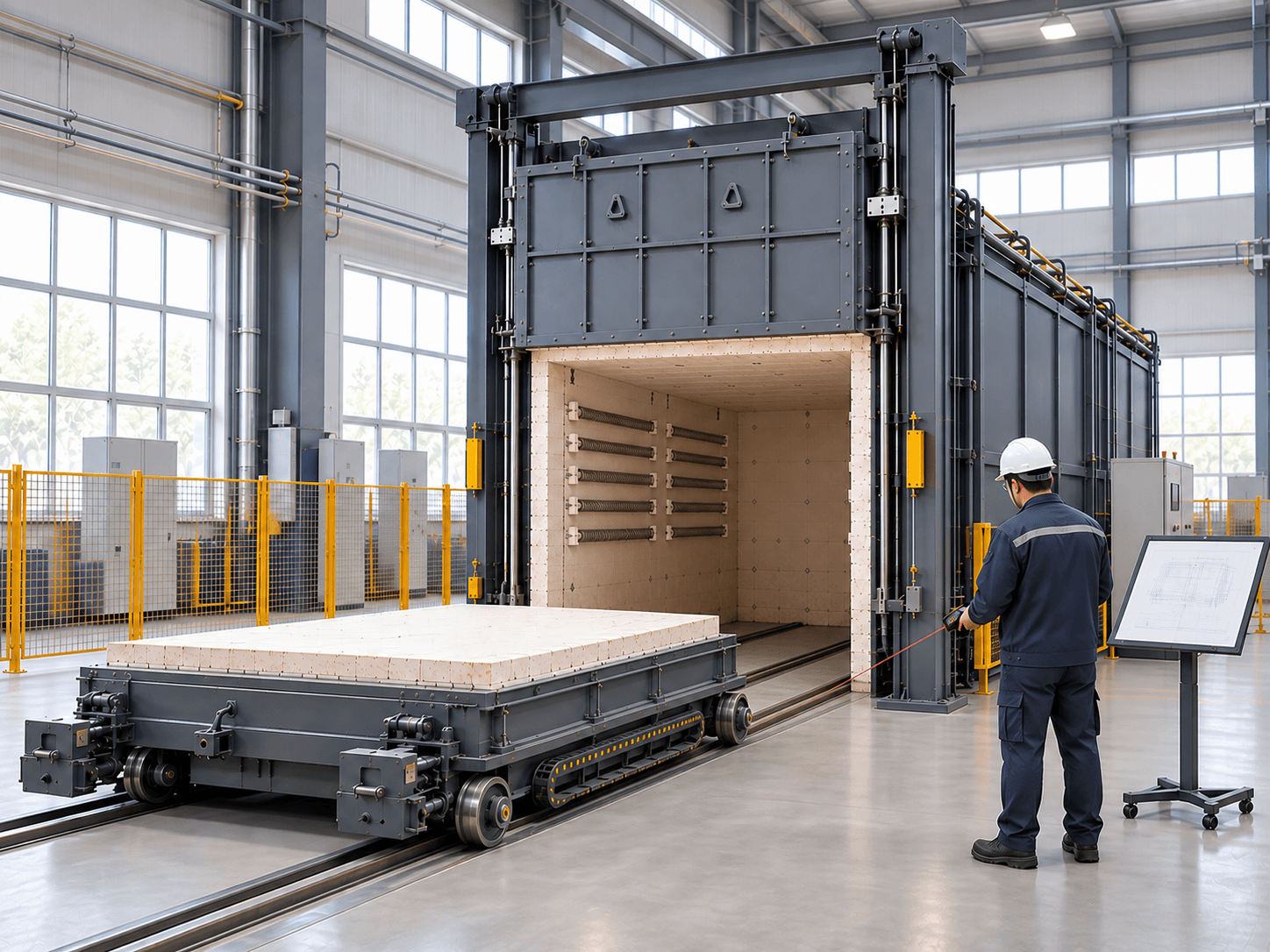

新炉 / 大修 / 改造
台车炉更新与改造评估
需先核对旧炉壳体、轨道、基础、控制与停产窗口。| 对应方案 | 更适合的工况 | 关键优势 | 必须核校 | 不应直接承诺 |
|---|---|---|---|---|
| 台车式电阻炉 | 大型重件退火、回火、正火或去应力方向评估 | 便于围绕有效区与装载布置加热分区 | 供电容量、分区、料具、密封和台车承载 | 不脱离装炉状态承诺温差和升温时间 |
| 台车式燃气炉 | 厂房燃气和排烟条件明确的大型工件任务 | 可结合能源与炉体规模进行热源比较 | 燃气参数、燃烧器、排烟、炉压与联锁 | 不以燃烧器参数代替整炉性能验收 |
| 强制循环台车炉 | 需要加强对流换热的中低温大型装载 | 可围绕工件间隙优化炉内气流组织 | 风机耐温、导流、装载阻力与维护空间 | 不把有风机等同于温度均匀性结果 |
| 台车炉更新与改造评估 | 旧炉性能下降、能源或控制系统需要升级的现场 | 可比较保留、改造与整炉替换的边界 | 旧炉检测、基础、接口、停产与验收范围 | 不在现场检测前直接承诺改造效果 |
能力边界：有效区、装载与现场条件
把工作空间、装料或输送变量和设备结构变量分开，才能形成可核验的技术方案。
有效加热区≠炉膛结构尺寸
热负荷核算质量≠台车驱动与轨道设计载荷
边界变量必须分开表达
- 有效加热区
- 按约定测温方法确认，不等于炉膛内壁尺寸。
- 工件净装载
- 与随炉料具共同用于热负荷核算。
- 台车设计载荷
- 还需结合台面结构、载荷分布和高温强度。
- 驱动牵引条件
- 受坡度、轨道、密封摩擦和启停方式影响。
- 轨道与基础
- 按标高、直线度、承载、热胀和维护边界校核。
- 能力承诺
- 不公开未经技术审核的最大尺寸、最大装载和温差。
| 数据分组 | 需要确认的内容 |
|---|---|
| 工件 | 名称、材料、最大外形、单件质量、重心与支点 |
| 工艺 | 长期工作温度、最高温度、曲线、保温与冷却 |
| 装炉 | 每炉数量、净装载、料具、垫块与载荷分布 |
| 生产 | 批次节拍、装卸时间、台车交换和维护窗口 |
| 厂房 | 轨道、基础、行程、炉门净空、吊装与物流路径 |
| 公用条件 | 供电或燃气、排烟、冷却水、压缩空气和接口 |

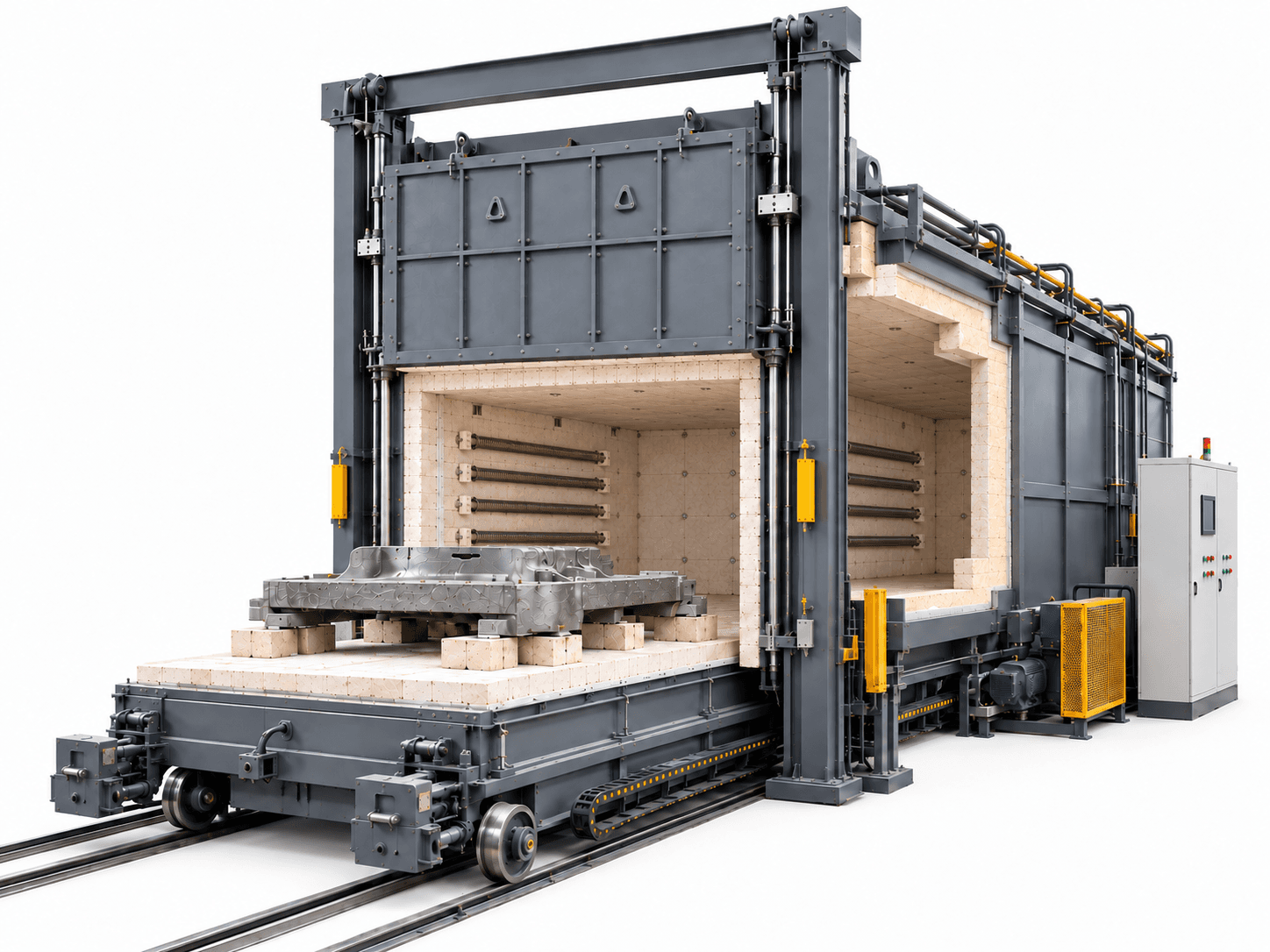

台车炉关键结构与报价前确认项
结构示例用于建立设备语言，最终布置仍以工件、工艺、载荷、节拍和现场条件为准。
- 炉体与炉衬
- 加热元件
- 升降炉门
- 承载台车
- 运行轨道
- 控制柜
报价前先确认的 5 项结构参数
- 1最大工件与装料包络 Wload × Hload × Lload（mm）
包含工件、垫块、间距和随炉料具。
- 2单件 / 净装载 / 料具 / 台车设计载荷（kg）
热负荷、结构载荷与驱动载荷分开核算。
- 3支点位置 / 面载荷 / 集中载荷
用于台面、耐热垫块、轮组和轨道校核。
- 4台车行程 / 轨道标高 / 炉门开启净空（mm）
确认车间物流、基础与检修空间。
- 5长期温度 / 热源 / 冷却 / 控制与记录
形成炉衬、加热、排烟和联锁方案。

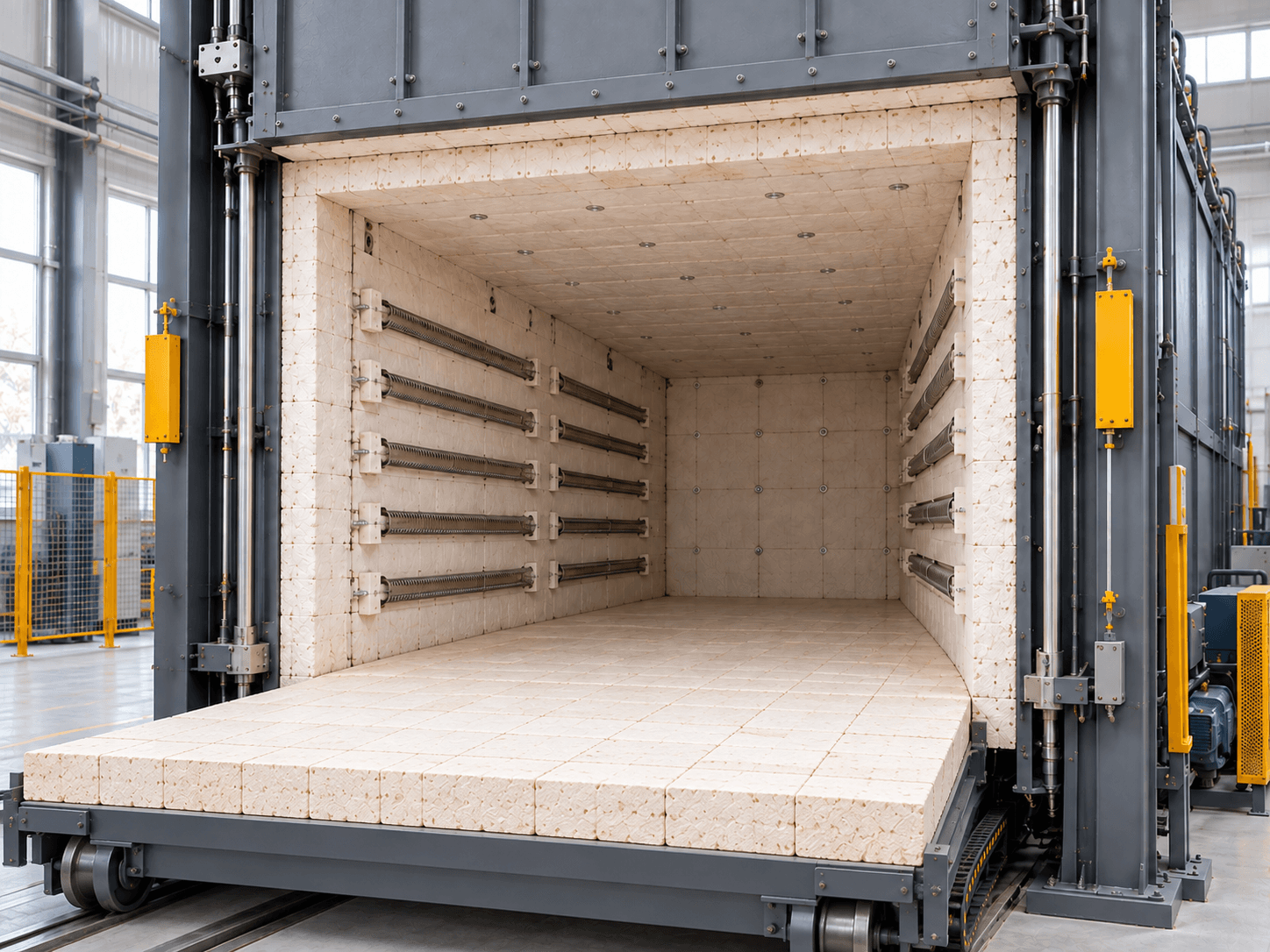

炉体与炉衬
按有效区、热源、运行温度和检修方式确定。
加热与控温
电阻或燃气系统按热负荷、分区和公用条件设计。
炉门与密封
升降、压紧、隔热、密封和安全联锁同步确认。
台车与料具
台面、支承、轮组、轴承和料具按高温载荷设计。
轨道与驱动
轨距、基础、热胀、牵引、限位与应急回车统筹设计。

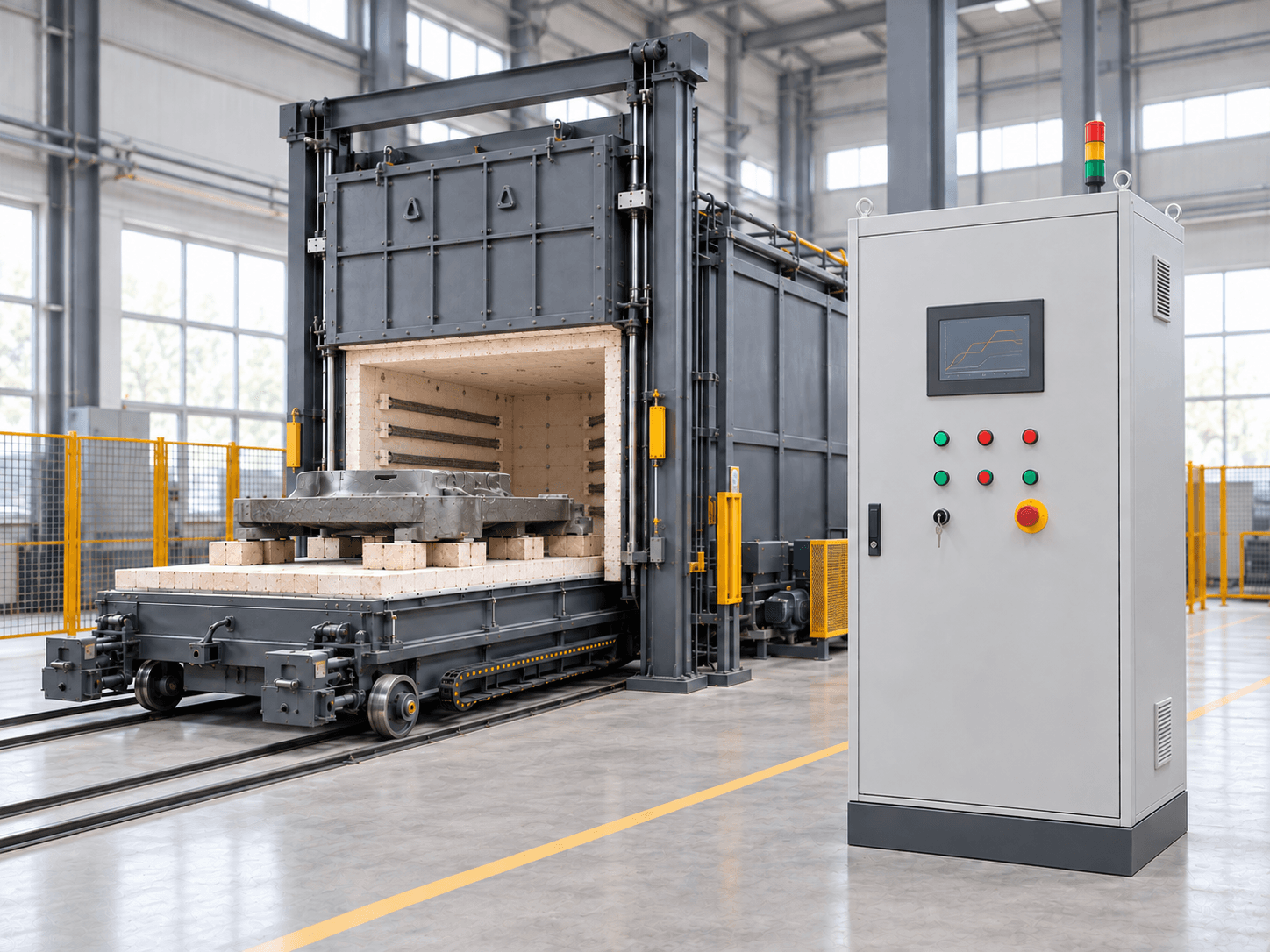

电控与安全
控温、记录、报警、炉门台车联锁和急停按项目约定。
采购与技术最常问的五个问题
回答只说明选型边界，不代替最终技术方案和合同附件。
大型铸锻件、焊接结构件、模具和重型机械件，如适合由承载台车整体进出炉膛，可先进入台车炉方案评估。仍需核对最大外形、单件质量、支承位置、净装载和厂房条件。
同样的总重量会因支点、载荷分布、工件重心和高温状态产生不同结构响应。台面、轮组、轨道和驱动系统需要分别校核。
应综合供电或供气条件、炉体规模、工艺温度、控制与排烟要求、运行组织和维护能力比较，不能只按能源单价决定。
需先检查炉壳、炉衬、台车、轨道、炉门、加热或燃烧系统、电控和基础状态，再比较保留改造与整炉替换的风险、停产时间和验收边界。
至少需要工件最大外形、单件质量、每炉数量、净装载、料具、支点与载荷分布、工艺曲线、炉门与台车方向、轨道基础、吊装和能源条件。
