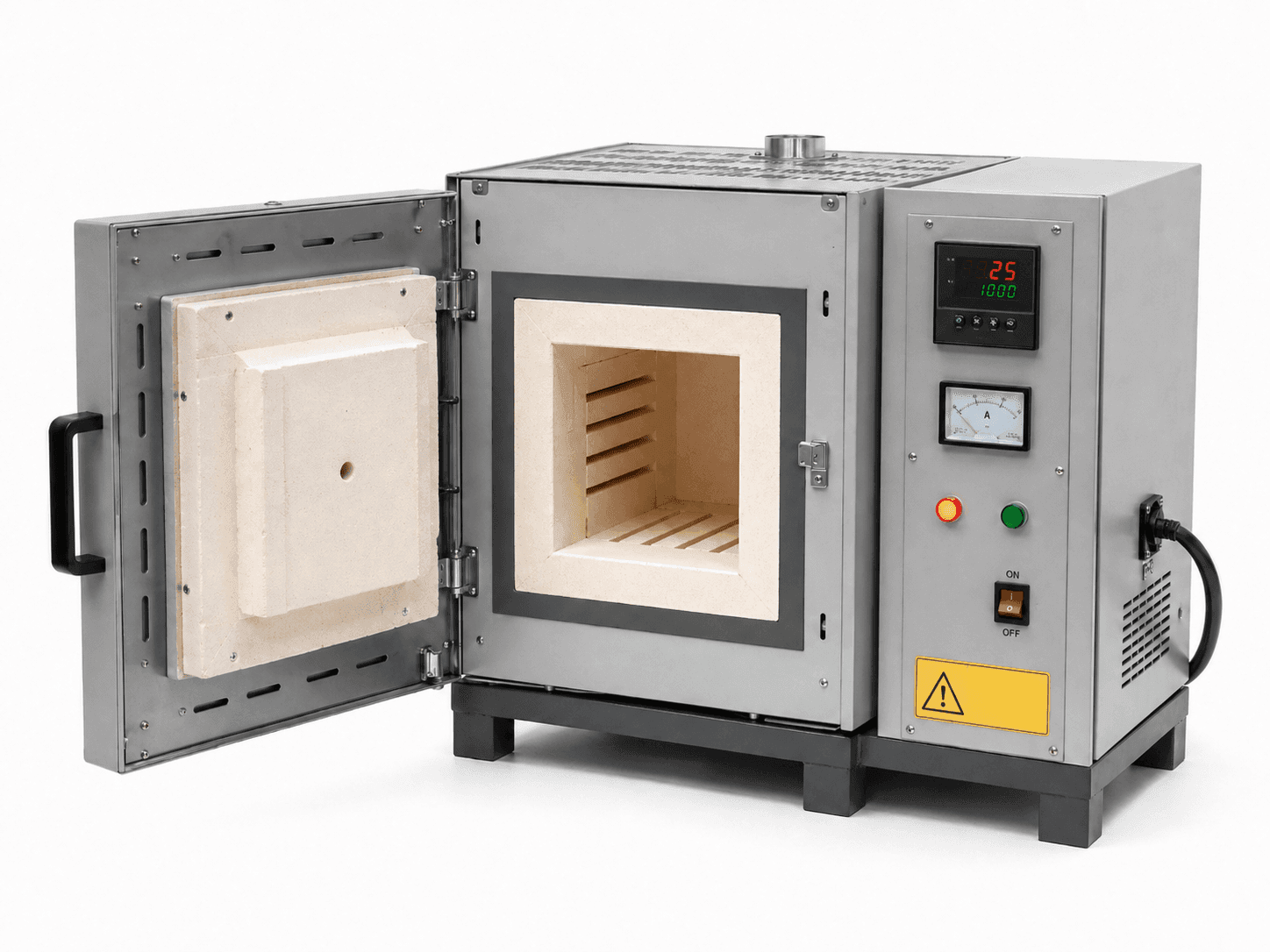

中小型机械件、模具与试制件
适合从炉门装卸、按批次完成加热和出料的多品种小批量任务。
BOX TYPE HEAT TREATMENT FURNACE
箱式炉｜中小型工件周期式热处理
面向中小型机械件、模具、试制件和多品种小批量工件，先根据装料包络、承载方式、工艺曲线和炉门装卸条件判断箱式炉是否适用，再确定有效加热区与加热系统。
查看选型条件与方案标签
中小型工件炉门装卸周期式生产非标方案需工况校核
装料包络宽 × 高 × 长
装载条件工件、间距与随炉料具
工作温度按材料与工艺确定
装卸条件炉门开口与进出通道
先核对工件与料具形成的装料包络，再确定工作区、炉门开口和温度条件；有效加热区按约定条件测定。
适用工件与需排除的工况
先看工件形态、装料或输送方式，再判断是否适合进入箱式炉方案评估。
料框、托盘或炉底板承载工件
需核对料具高温强度、工件间距、底部支承和炉门净开口。
大型重件、长轴或稳定连续批量
应同时比较台车炉、井式炉或连续式炉型，避免装卸困难和炉膛利用率偏低。
通常可进入方案评估的条件
- 工件可经炉门安全装卸，装料包络和操作空间明确。
- 生产组织适合一炉一批，换产频率和批次节拍可以接受。
- 料框、托盘或炉底板能够满足高温承载与热循环要求。
报价前需确认的条件
- 材料牌号、工件尺寸、单件质量、每炉数量和净装载。
- 长期工作温度、最高温度、升降温曲线、保温与冷却方式。
- 炉门方向、装卸工具、厂房空间、公用条件和验收口径。
工件变形同时受材料、原始状态、装炉支承、升降温速率和冷却方式影响，不能只用“炉温均匀”作保证。
五个维度确定箱式炉方案
以下为可选配置，需结合工况确认。
热源方式
电阻加热天然气加热其他燃料需单独评估
循环方式
自然对流强制循环导流结构按装炉校核
装炉方式
炉底板料框 / 托盘专用工装
炉内气氛
空气气氛保护气氛可控气氛需密封与联锁

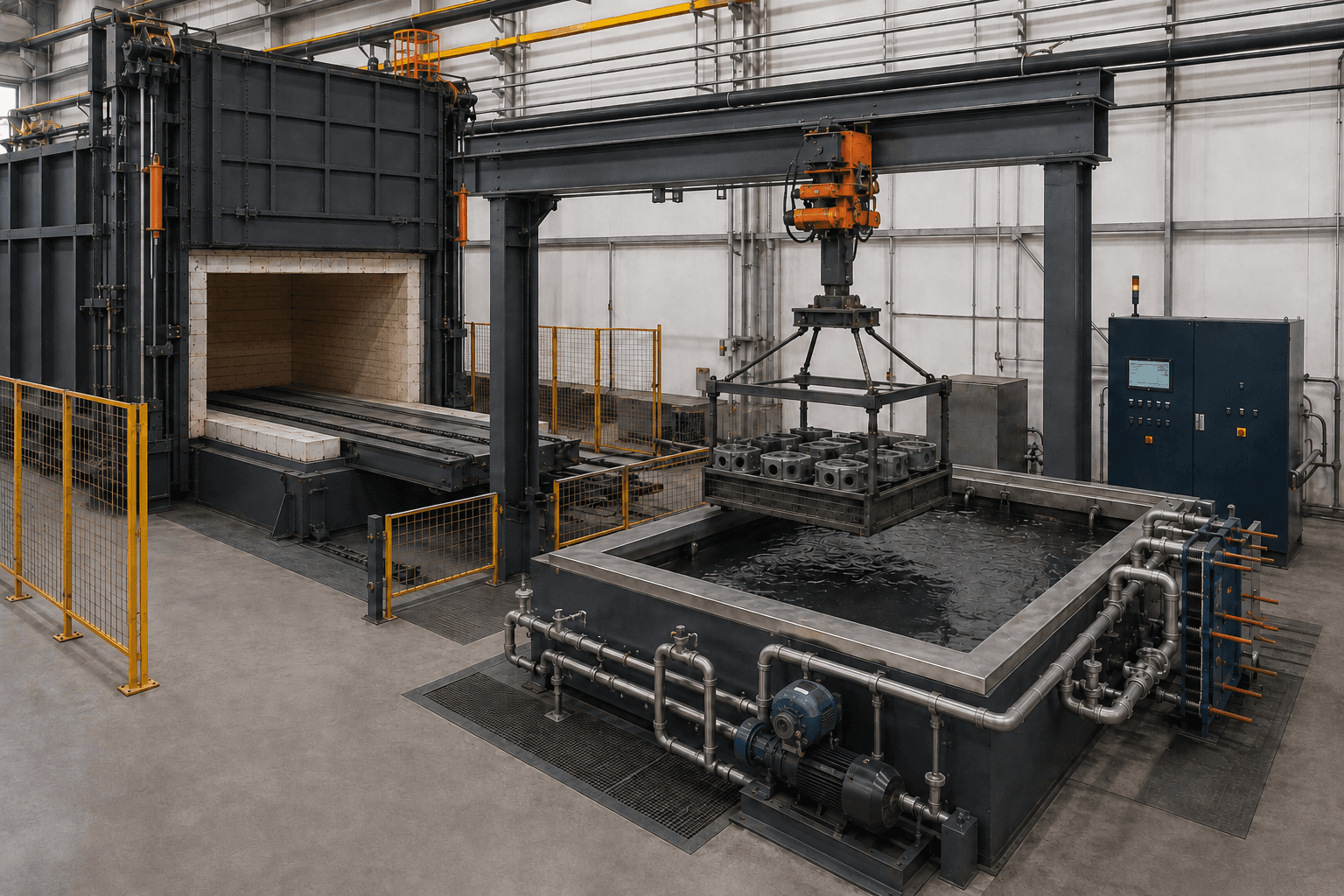

冷却路径
炉冷出炉空冷转移至冷却工位

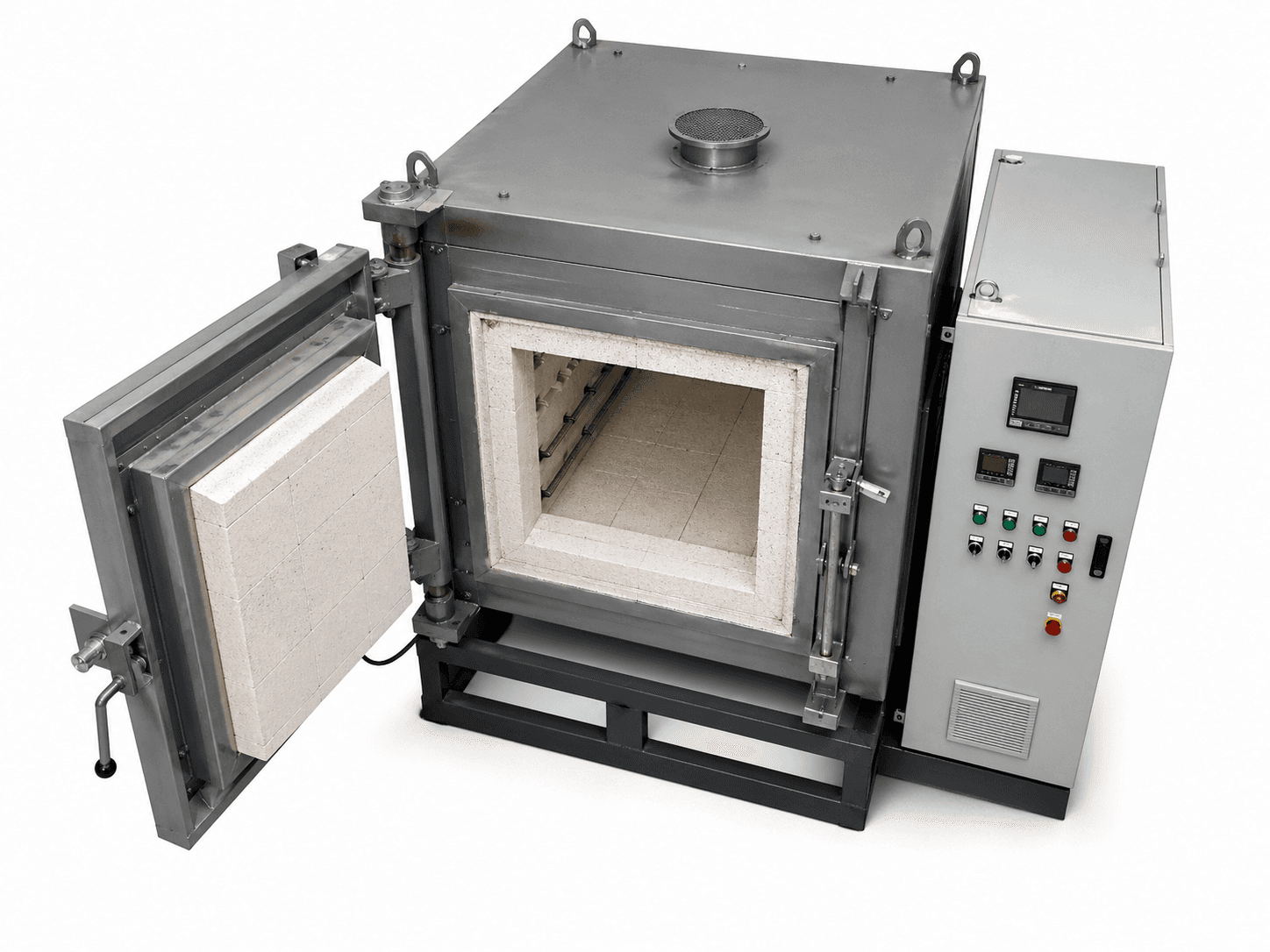

周期式电阻加热
自然对流箱式电阻炉
适合工艺和装炉状态明确的中小型工件批次热处理。

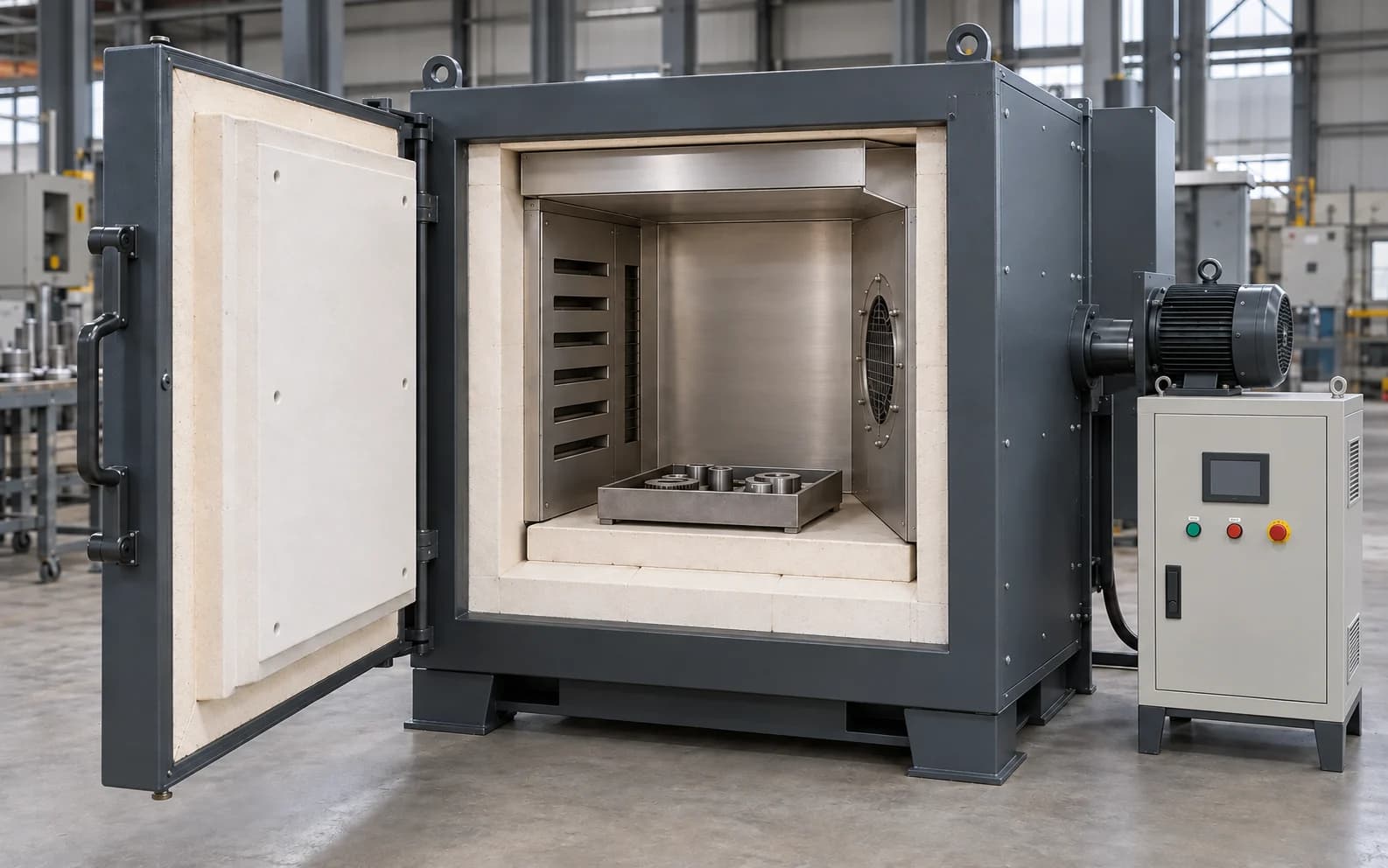

循环与导流
强制循环箱式炉
是否配置循环风机和导流结构，应由温度、装炉和工艺目标共同决定。
密封与置换
保护气氛箱式炉
需把炉门密封、置换、排放、监测与安全联锁作为完整系统确认。

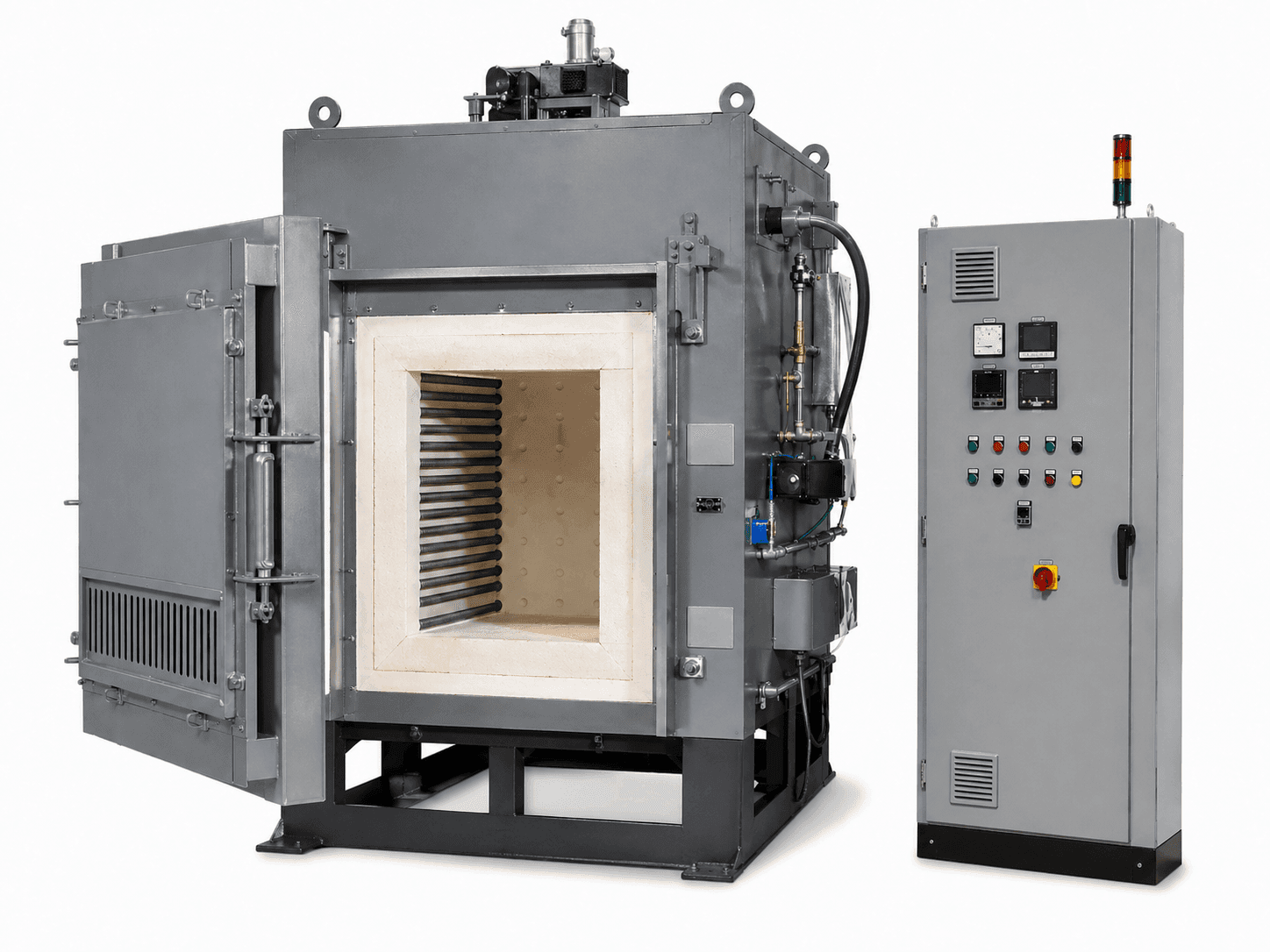

按批次稳定生产
生产型箱式炉
围绕装炉频率、炉门动作、记录追溯与维护需求配置。左右滑动查看方案比较，方案名称会固定在左侧。
| 对应方案 | 更适合的工况 | 关键优势 | 必须核校 | 不应直接承诺 |
|---|---|---|---|---|
| 自然对流箱式电阻炉 | 中小型工件、小批量、多品种周期式生产 | 结构清晰，便于按有效区和装炉方式配置 | 装料包络、炉门开口、料具和控温区 | 不脱离装炉状态承诺温差和升温时间 |
| 强制循环箱式炉 | 需要加强炉内对流换热的中低温工况 | 可结合导流改善装载区域内的气流组织 | 风机耐温、导流、装料阻力与维护空间 | 不把循环风机等同于温度均匀性结果 |
| 保护气氛箱式炉 | 对氧化、脱碳或表面状态有控制要求的工况 | 可围绕气氛路径与炉门密封形成专项方案 | 气氛成分、露点目标、密封、排放与联锁 | 不以“通保护气”替代表面质量验收条件 |
| 生产型箱式炉 | 批次稳定、需要工艺记录和设备联锁的生产任务 | 可把炉体、承载、控制和操作边界整体设计 | 使用频率、记录方式、联锁与易损件维护 | 不在产量资料不全时承诺生产节拍 |
能力边界：有效区、装载与现场条件
把工作空间、装料或输送变量和设备结构变量分开，才能形成可核验的技术方案。
有效加热区≠炉膛结构尺寸
工件净装载＋随炉料具≠炉底结构允许载荷
边界变量必须分开表达
- 有效加热区
- 按约定测温方法确认，不直接等同于炉膛内壁尺寸。
- 装料包络
- 包含工件、间距和随炉料具，不与有效加热区变量混用。
- 热负荷
- 工件净装载与随炉料具质量共同参与升温和功率核算。
- 结构载荷
- 炉底板、支承和料具按高温状态与载荷分布校核。
- 炉门净开口
- 应满足装卸工装、工件姿态和安全操作空间。
- 能力承诺
- 最大尺寸、最大装载和温差须经技术审核确认。
| 数据分组 | 需要确认的内容 |
|---|---|
| 工件 | 名称、材料、最大尺寸、单件质量、每炉数量与表面状态 |
| 工艺 | 长期工作温度、最高温度、曲线、保温时间与冷却方式 |
| 装炉 | 料框 / 托盘 / 炉底板、摆放方式、间距和装卸工具 |
| 质量 | 有效区、记录方式、硬度 / 组织 / 变形及验收口径 |
| 生产 | 批次节拍、换产频率、年运行时间和维护窗口 |
| 公用条件 | 供电或燃气、排烟、厂房空间、基础和安装边界 |

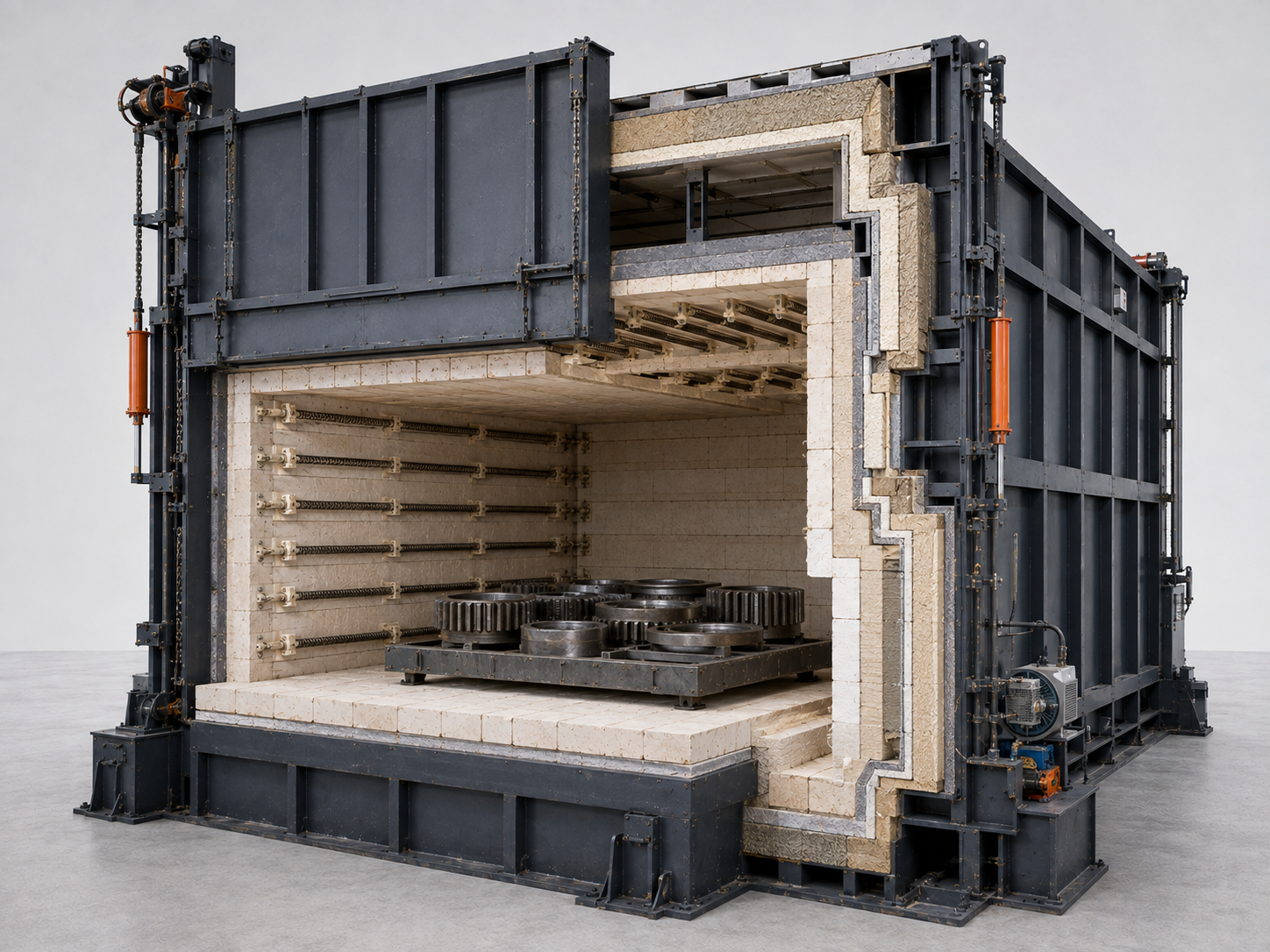

箱式炉关键结构与报价前确认项
结构示例用于建立设备语言，最终布置仍以工件、工艺、载荷、节拍和现场条件为准。
结构示意图加载中…
- 炉体与炉衬
- 加热元件
- 炉顶结构
- 升降炉门
- 承载与料具
查看原图
报价前先确认的 5 项结构参数
- 1最大装料包络 Wload × Hload × Lload（mm）
按工件、间距和随炉料具形成完整包络。
- 2单件 / 净装载 / 随炉料具质量（kg）
热负荷与炉底结构载荷分别核算。
- 3长期工作温度 / 最高温度 / 工艺曲线
用于炉衬、加热元件、功率和控制分区设计。
- 4炉门开启方式 / 净开口 / 装卸通道
核对侧开、升降和工装进出所需空间。
- 5炉内气氛 / 冷却路径 / 记录与联锁
气氛不是单一接口，应按系统确认。

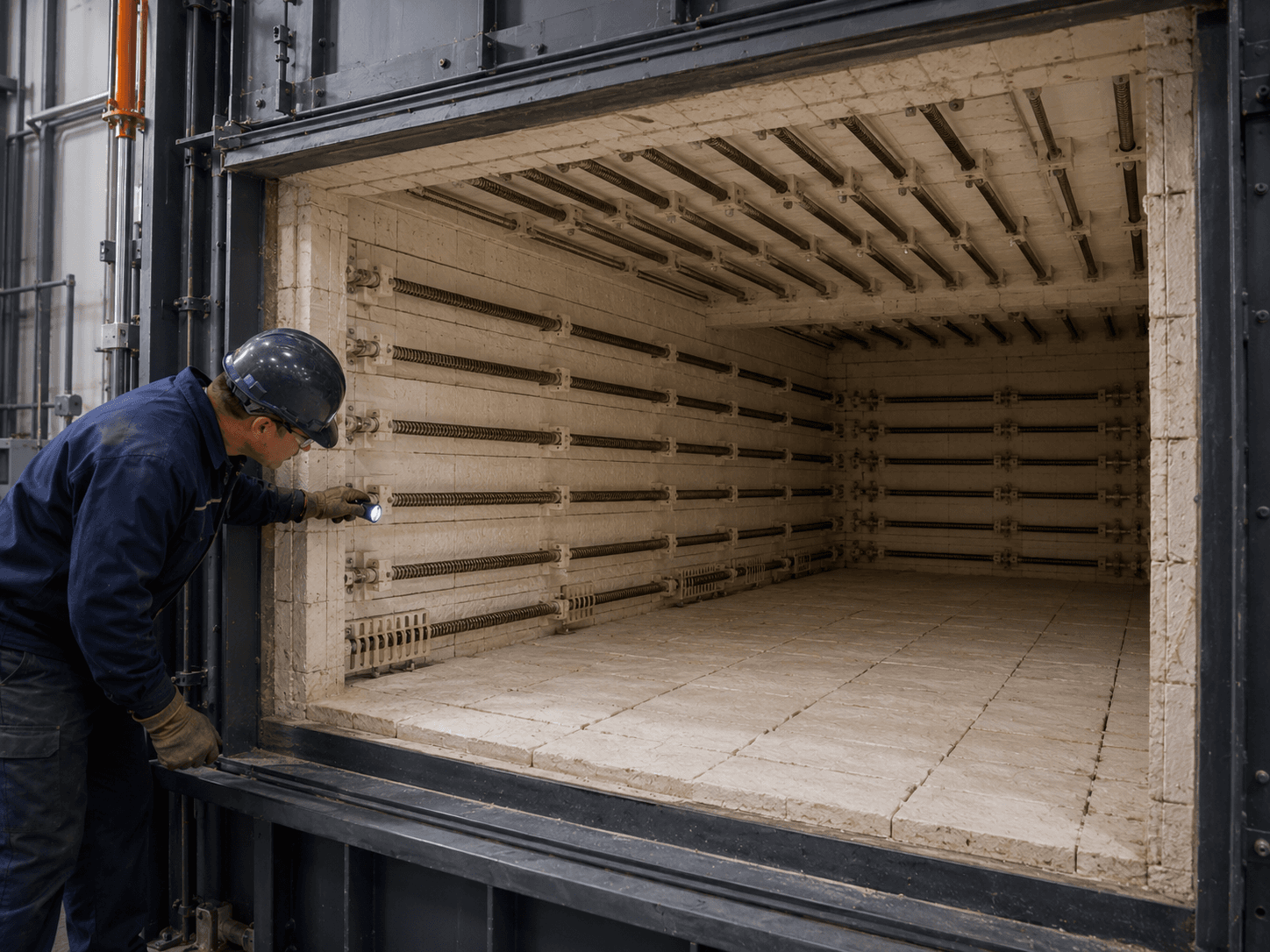

炉体与炉衬
按有效区、温度等级、热循环和检修边界确定。
加热与控温
电阻或燃气系统按功率、分区和公用条件设计。
炉顶与检修结构
炉顶隔热、承力构件、检修开口和维护空间按温度与结构边界确认。
炉门与密封
开启方式、压紧、密封、隔热和安全联锁同步确认。

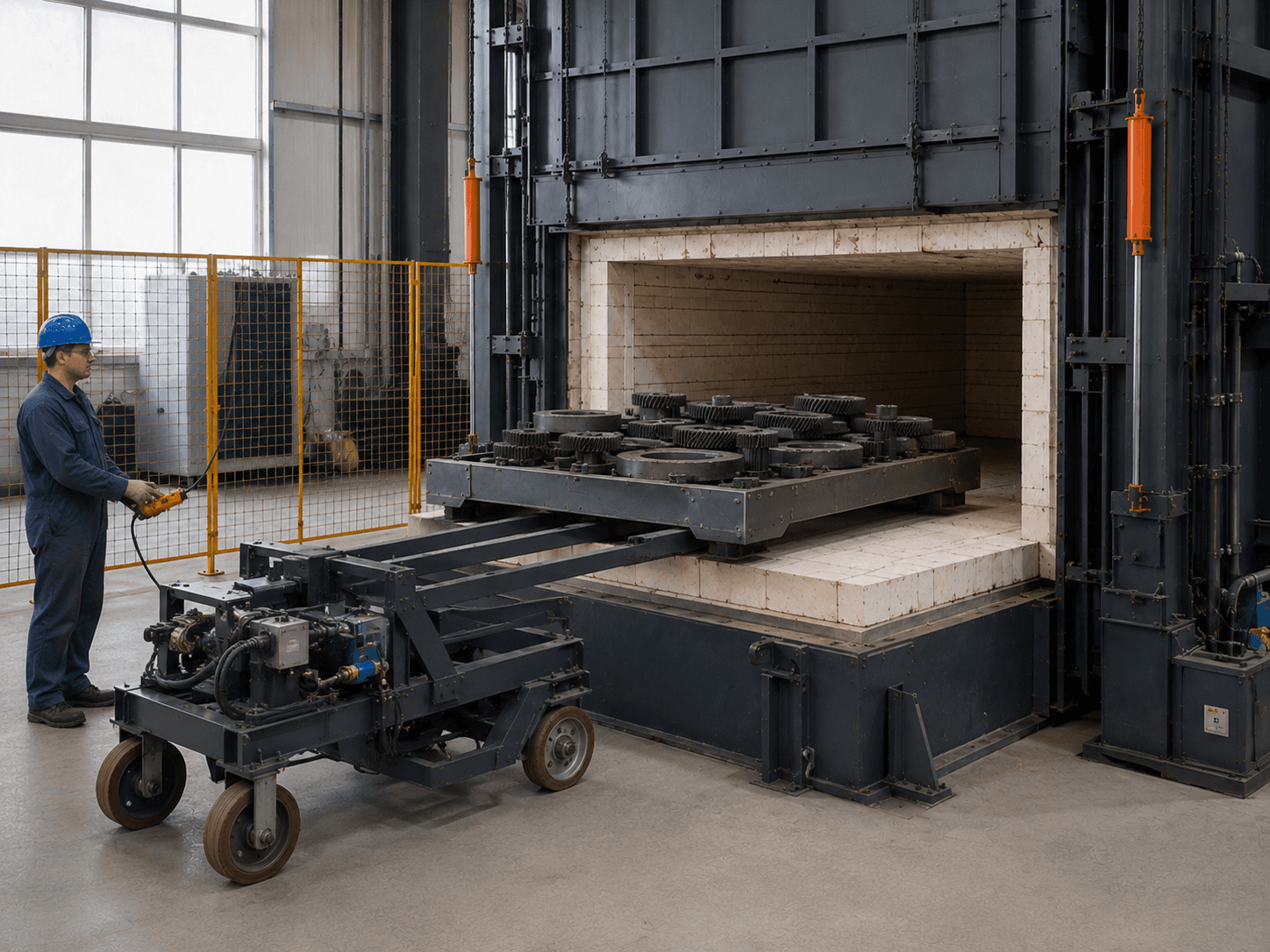

承载与料具
炉底板、支承、料框和托盘按高温载荷设计。

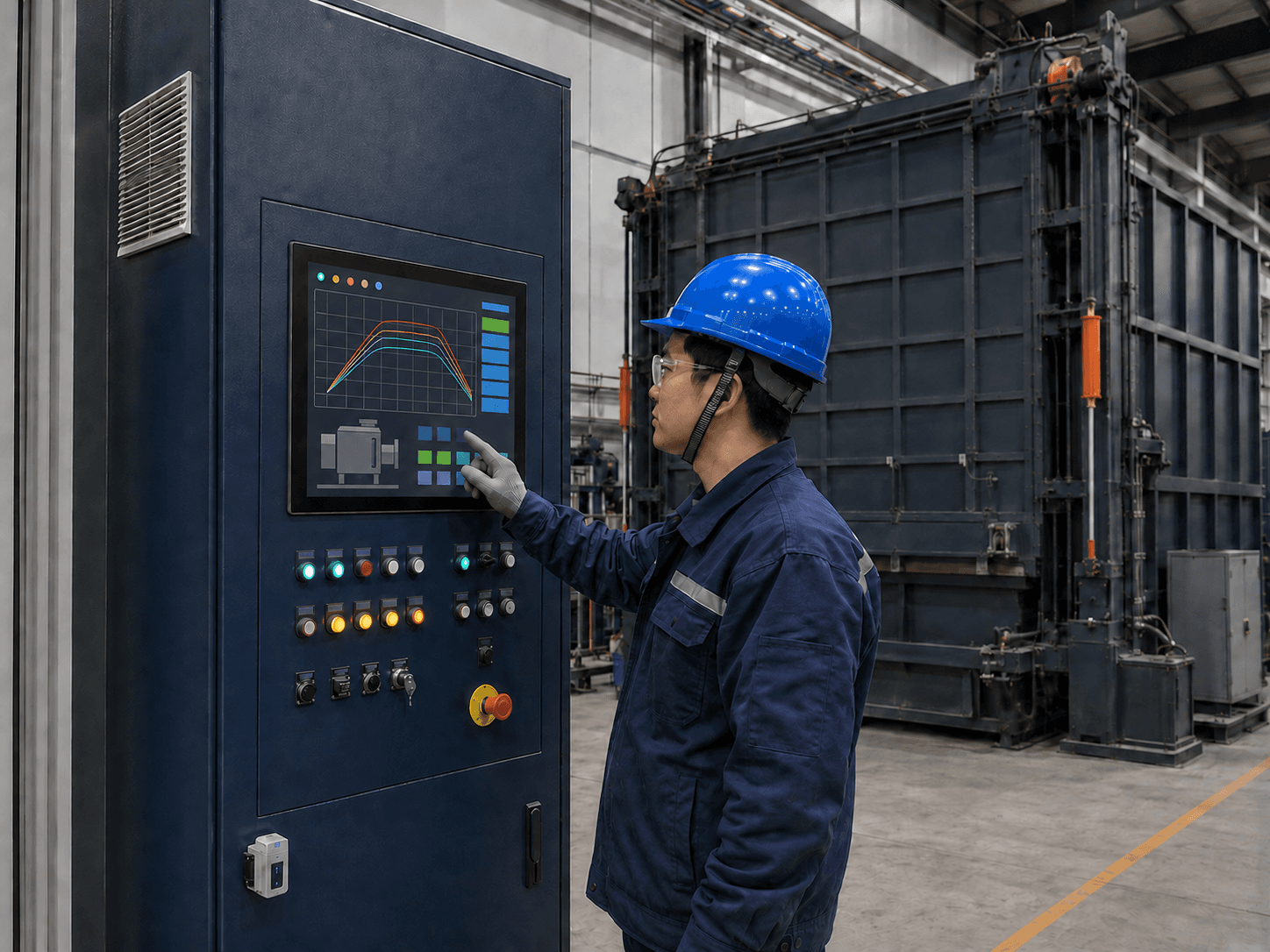

电控与安全
控温、记录、报警、急停、门控和数据接口按项目约定。
采购与技术最常问的六个问题
回答只说明选型边界，不代替最终技术方案和合同附件。
可从炉门安全装卸、适合按批次生产的中小型机械件、模具、试制件和多品种小批量工件，可先进入箱式炉方案评估。仍需核对装料包络、单件质量、净装载、料具和工艺曲线。
箱式炉通常面向炉门装卸的中小型工件；台车炉由承载台车整体进出炉膛，更适合大型或重型工件。判断时应比较装卸方式、载荷、轨道基础和炉膛利用率。
有效加热区是按约定条件进行温度均匀性评定和使用的工作空间；炉膛结构尺寸还要包含炉衬、加热或燃烧布置、导流和安全间隙，两者不能互相替代。
不可以。还需确认气氛成分、置换过程、炉门密封、排放路径、监测、报警和安全联锁，并把表面质量验收条件写入技术文件。
至少需要材料牌号、最大尺寸、单件质量、每炉数量、净装载、料具、长期工作温度、最高温度、工艺曲线、炉门装卸方式、气氛与冷却要求及厂房公用条件。比较报价时，还要对齐有效加热区、装料与料具、热源、循环及气氛配置，并逐项确认装卸装置、冷却设备、控制记录、安装调试和现场配套是否包含；不能只比较炉膛尺寸和总价。
先约定测试温度、有效加热区、空载或代表装载、料具布置、测点及记录方法，再按采用的标准和技术协议判断。采用循环或保护气氛时，还要明确测试时的运行条件。炉内温场、工件实际温度和表面或性能结果分别验证，不能仅凭仪表控温精度判断整批工件合格。
