长轴、辊轴、拉杆类
更适合竖直吊装，需结合长度、直径、长径比、重心和变形要求确认。
PIT TYPE HEAT TREATMENT FURNACE
井式炉｜长轴类工件立式热处理
面向长轴、辊轴、拉杆、套筒及吊篮装料工件，先根据工件长径比、装炉包络、热处理工艺、起吊路径和厂房条件判断井式炉是否适用，再确定有效加热区与结构方案。
长轴 / 杆件吊挂或料筐装料分区控温非标方案需工况校核
装料直径核对工件、间距与料具包络
装料高度核对工件与装炉方式
工作温度按材料与工艺确定
热源方式电阻 / 燃气，按工况选择
工件、间距和料具共同形成装料包络；同时核对炉口、起吊路径和厂房净高。有效加热区按约定条件测定。
适用工件与需排除的工况
先看工件形态与装炉方式，再判断是否适合进入井式炉方案评估。
套筒、齿圈、模具芯类
可结合吊挂、料架或料筐装炉，校核装料包络、间距与热循环空间。
小件批量、连续节拍类
若规格稳定且追求连续节拍，应同时比较网带炉、推杆炉或辊底炉方案。
通常可进入井式炉方案评估的条件
- 工件适合垂直装炉，且吊装路径明确。
- 工件、料具与炉内间距能够形成清晰装料包络。
- 厂房行车、净高、地坑和安全操作空间具备校核条件。
报价前必须补齐的边界条件
- 长期工作温度、最高温度、工艺曲线与保温时间。
- 工件净装载、随炉料具质量与最大起吊总质量。
- 冷却路径、公用条件、质量目标与验收口径。
变形不能仅靠“炉温均匀”保证，还与材料、初始状态、长径比、装夹、支承、升降温制度和冷却方式有关。
五个维度确定井式炉方案
以下选项是方案条件，不代表系统已经替你选定最终配置。
热源方式
电阻加热天然气加热其他燃料需单独评估
温度条件
长期工作温度最高使用温度升温与保温制度按材料与工艺确定设计条件
装炉方式
单件吊挂多点吊具专用料架耐热钢料筐
炉内气氛
空气气氛氮气保护可控气氛需密封、置换与联锁系统
冷却路径
炉冷空冷转移至淬火槽
按工艺温度配置
井式电阻炉
适合按工件长度、装炉方式和工艺曲线核算的周期式热处理。
按温度与材料兼容性评估
高温井式炉
按长期工作温度、最高使用温度及炉衬与加热元件适用条件配置。

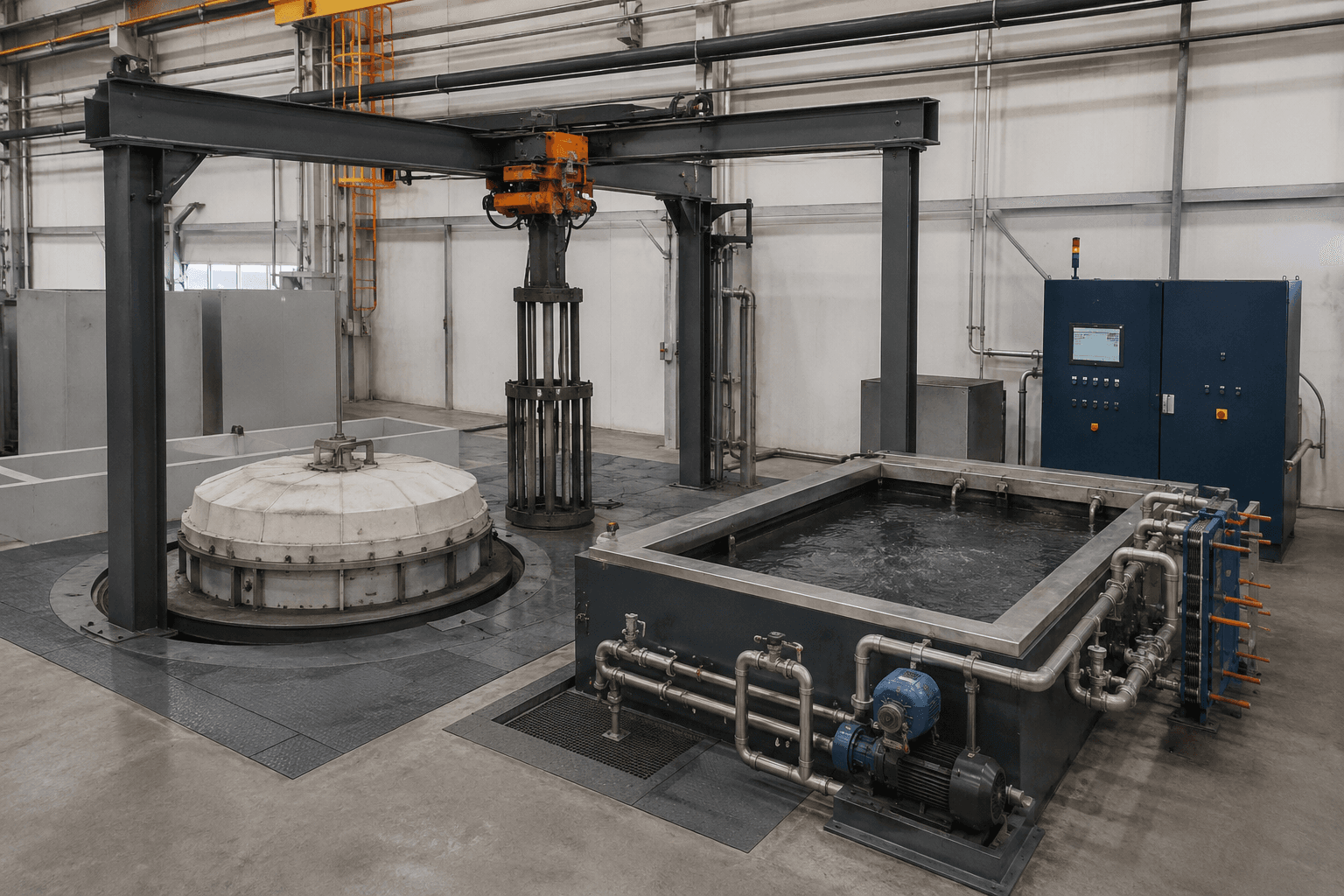

加热＋转移＋冷却
井式炉＋淬火槽机组
需同时校核最大起吊总质量、转移路径、安全联锁与冷却介质。

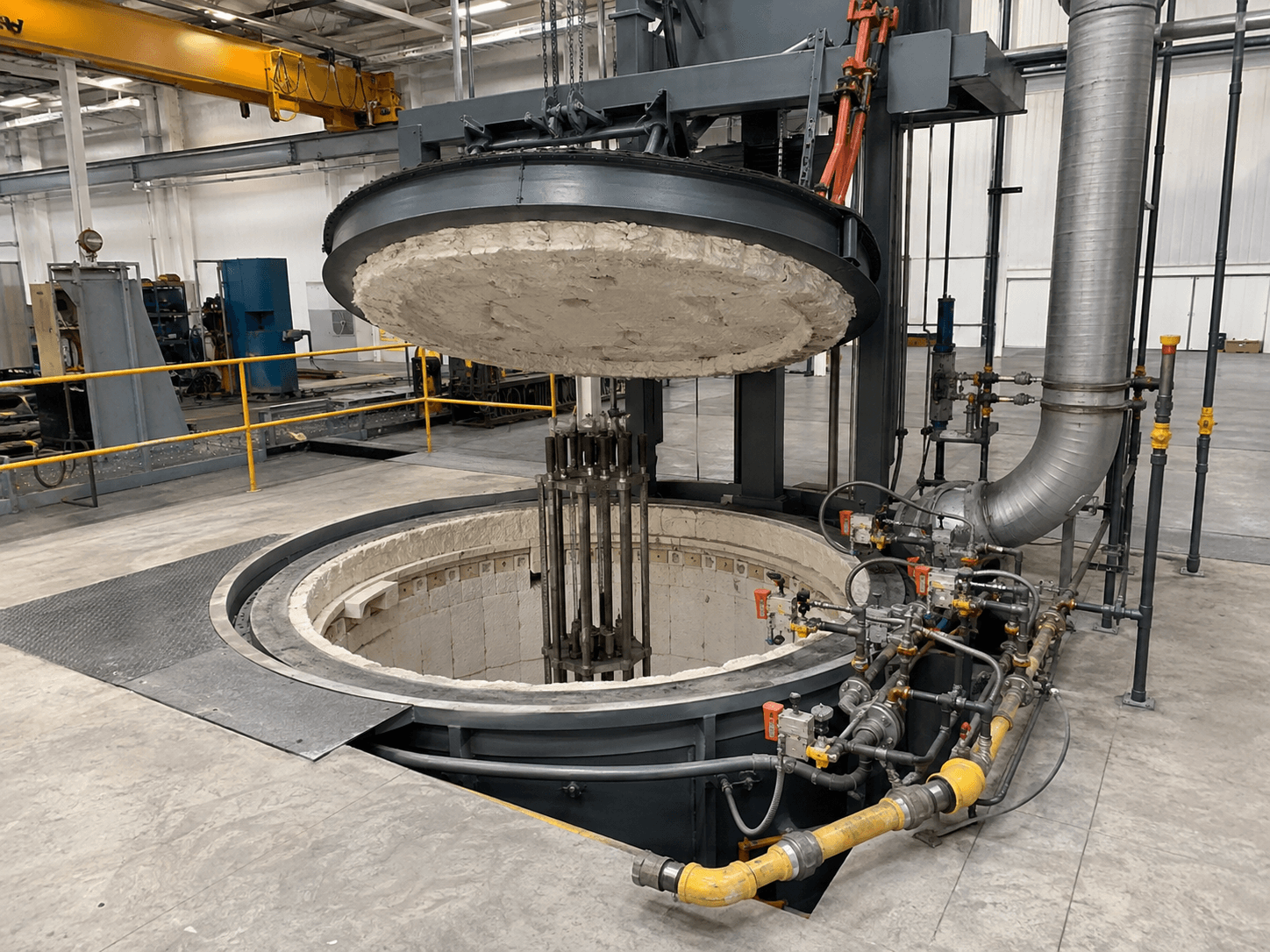

按能源与排烟条件评估
井式燃气炉
燃烧系统、排烟、安全联锁与厂房公用条件需逐项确认。| 方案方向 | 更适合的工况 | 关键优势 | 必须核校 | 不应直接承诺 |
|---|---|---|---|---|
| 井式电阻炉 | 分区控温、现场供电条件明确的长件周期式热处理 | 控制布置清晰，便于按有效区分区核算 | 供电容量、控温区、料具和炉盖结构 | 不脱离装炉状态承诺温差与升温时间 |
| 高温井式炉 | 确有更高额定等级需求且材料、炉衬与工艺均已确认 | 可围绕额定等级配置炉衬与加热系统 | 长期工作温度、最高温度和材料兼容性 | 额定温度不等于默认长期工作温度 |
| 井式炉＋淬火槽机组 | 需要加热后转移至冷却介质的工艺 | 可把加热、起吊、转移和冷却作为系统评估 | 最大起吊总质量、转移时间、路径与联锁 | 不在工况不全时承诺转移节拍和冷却结果 |
| 井式燃气炉 | 现场具备燃气、排烟和安全条件的项目 | 可结合能源条件进行热源方案比较 | 燃烧器、供气、排烟、联锁和厂房条件 | 燃烧器参考标准不能替代整炉验收约定 |
工艺温度由材料、处理目的和工艺曲线确定；同时核对长期工作温度、最高使用温度及装载条件。
能力边界：有效区、装载与厂房条件
把热工边界、装料边界与起吊边界分开，才能形成可核查的方案。
有效加热区≠炉膛结构尺寸
工件净装载≠最大起吊总质量
有效加热区统一写为 ΦDe × He（mm）
- 热负荷核算
- 工件净装载＋随炉料具质量。
- 起吊载荷核算
- 最大起吊总质量还包括参与起吊的吊梁、吊钩和索具。
- 厂房与机构校核
- 起吊机构和厂房行车均应按最大起吊总质量校核。
- 公开边界
- 不公开未经技术审核的最大尺寸、最大装载和温差承诺。
| 数据分组 | 需要确认的内容 |
|---|---|
| 工件 | 名称、材料牌号、最大尺寸、单件质量、重心与变形要求 |
| 工艺 | 长期工作温度、最高温度、升降温曲线、保温时间与质量目标 |
| 装炉与节拍 | 吊挂 / 料架 / 料筐、单炉数量、工件间距与批次节拍 |
| 质量目标 | 有效区、温度记录、表面状态、硬度或组织要求及验收口径 |
| 冷却 | 炉冷、空冷或冷却介质，转移路径与允许时间 |
| 公用条件 | 供电或燃气、排烟、行车、厂房高度、地坑深度与安装边界 |

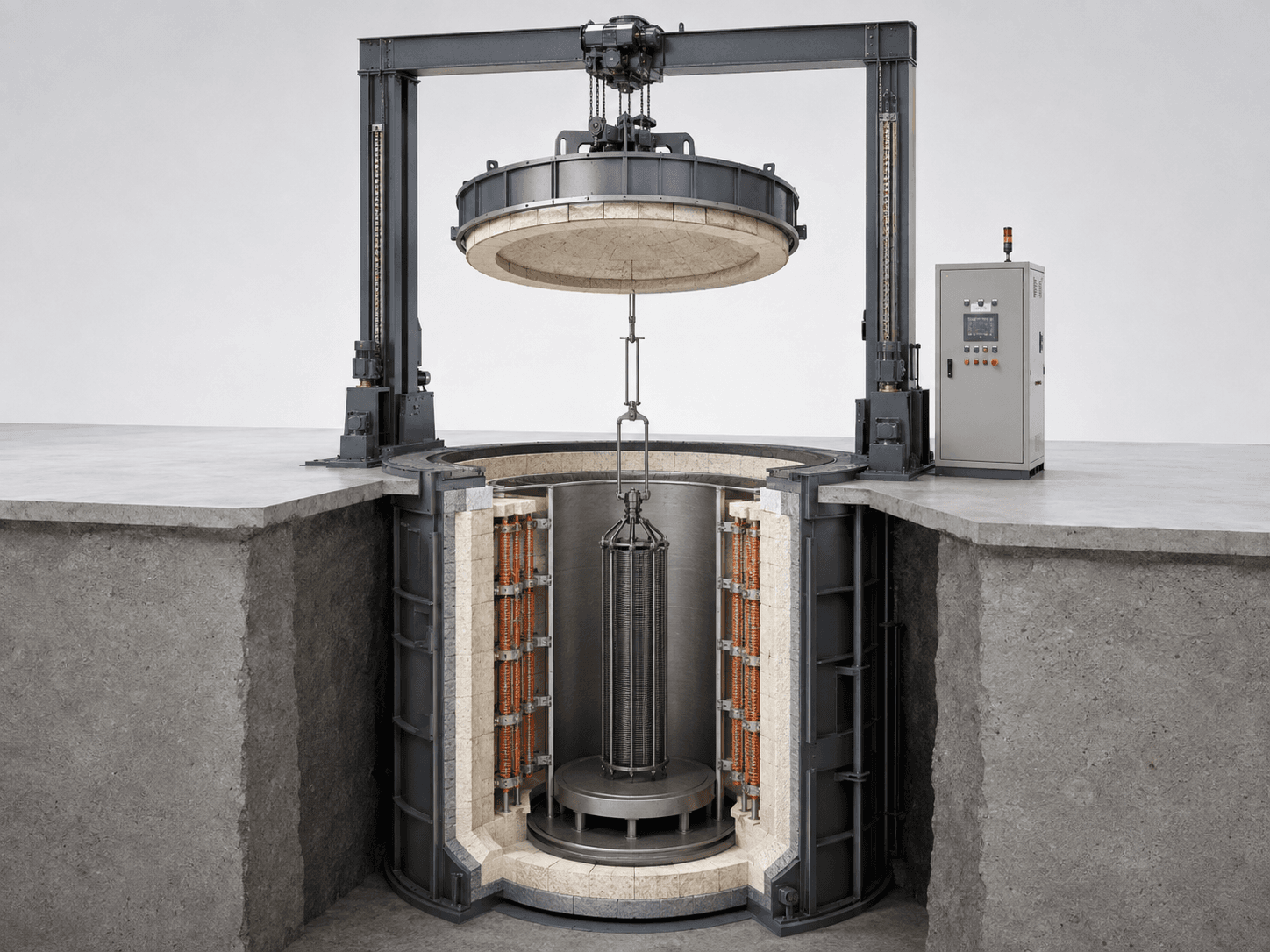

井式炉关键结构与报价前确认项
剖切示意用于建立结构语言，最终布置仍以工件、工艺、载荷和现场条件为准。
- 炉体与炉衬
- 分区电热元件
- 导流筒（按工艺选配）
- 炉盖与密封
- 吊具与垂直装料
- 电控与安全
报价前先确认的 5 项结构参数
- 1最大装料高度 Lload（mm）
工件与装料工装形成的最大垂直包络。
- 2最大装料包络直径 Dload（mm）
工件、间距与料具形成的最大水平包络。
- 3单件 / 净装载 / 料具 / 最大起吊总质量（kg）
热负荷与起吊载荷分开填写、分开核算。
- 4行车吊钩最高工作位置距地高度 / 允许地坑深度（mm）
用于校核垂直吊装路径、厂房净高和基础条件。
- 5炉盖开启方式 / 可用开启净空 Ctop、Cside（mm）
开启方式无毫米单位；毫米单位只属于顶部与侧向净空。
炉体与炉衬
围绕有效加热区、额定等级、热损失和检修边界确定结构。

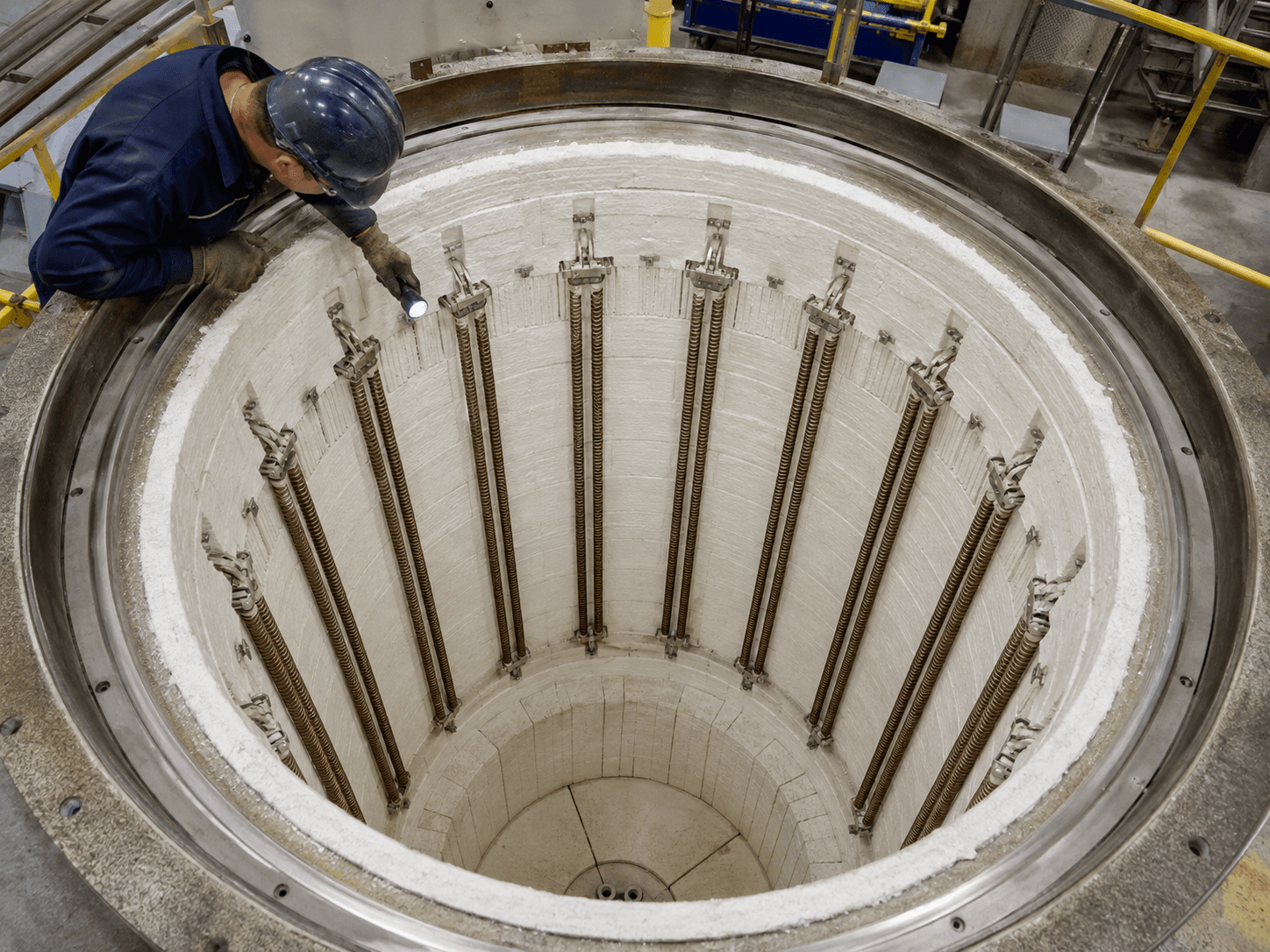

加热系统（电阻 / 燃气）
根据热源、工艺温度、控温区与公用条件分别核算。
循环与导流
导流筒、循环方向与装炉间距按工艺和温度场需求选配。
炉盖与密封
升降或旋转方式、密封结构、开启净空与联锁逐项确认。

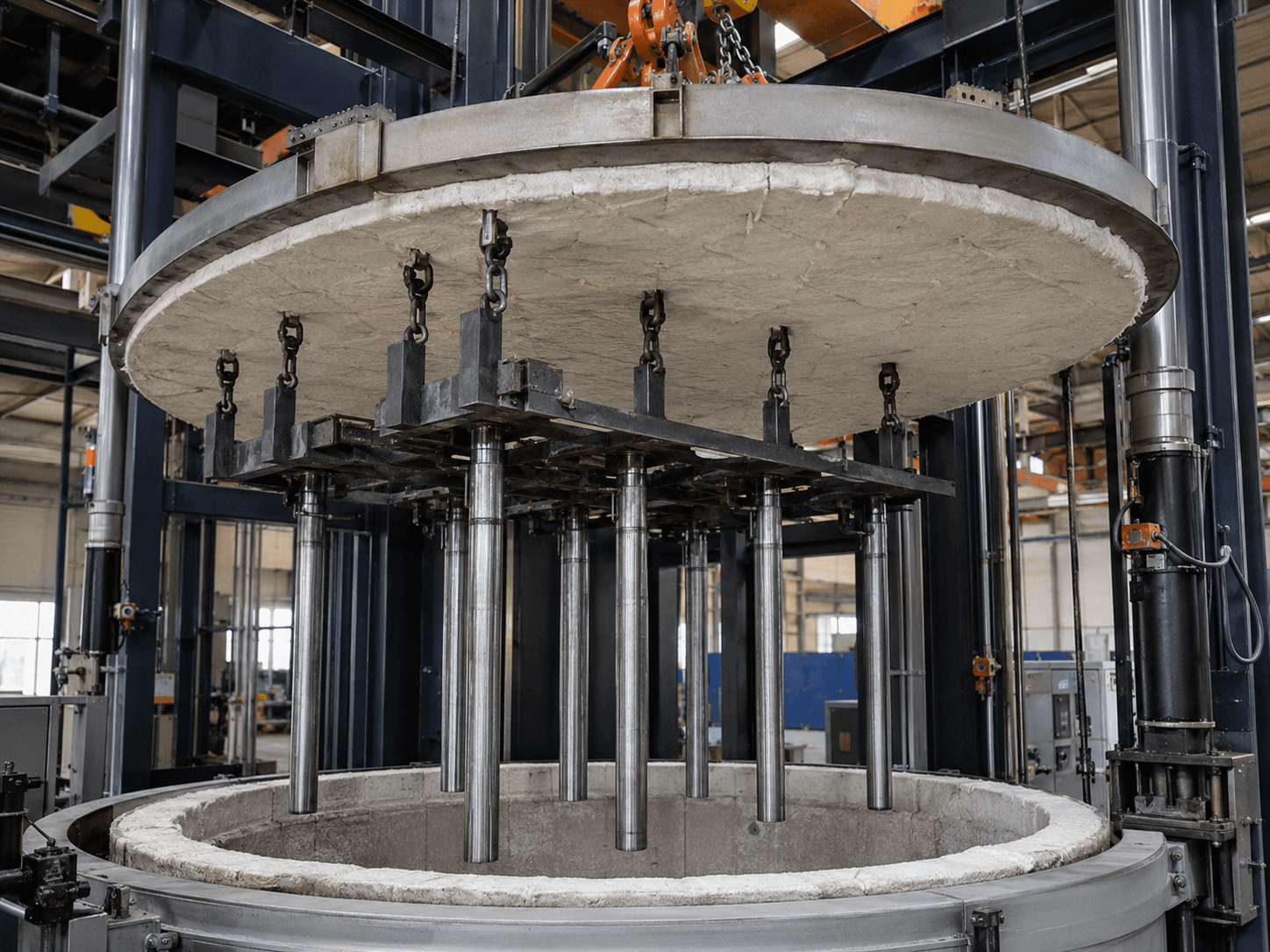

吊具与转移
按最大起吊总质量、重心、路径、速度与冷却方式校核。

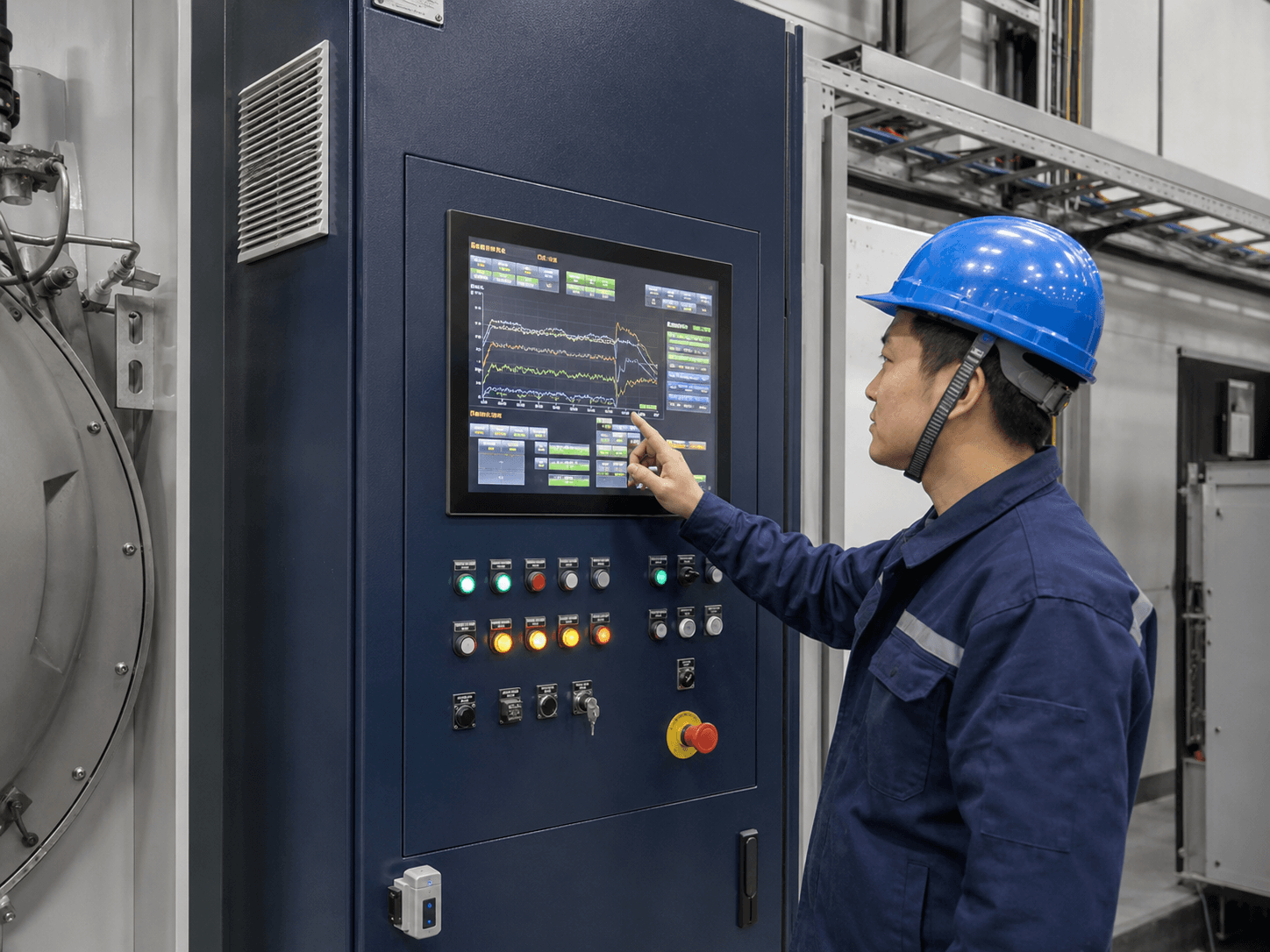

电控与安全
控温、记录、报警、联锁、急停和数据接口按项目约定。
采购与技术最常问的五个问题
回答只说明选型边界，不代替最终技术方案和合同附件。
长轴、辊轴、拉杆、套筒及通过吊挂、料架或料筐竖直装炉的工件，可以先进入井式炉方案评估。仍需结合最大尺寸、长径比、单件质量、净装载、料具、变形要求和厂房吊装条件判断。
先明确材料与热处理目的、长期工作温度、最高使用温度及升温和保温制度，再核对炉衬、加热元件、装载和热源的适用条件。额定温度不能直接当作默认长期工作温度。
有效加热区是按约定条件进行温度均匀性评定和使用的工作空间，炉膛结构尺寸还要包含炉衬、加热或燃烧布置、导流和安全间隙，两者用途不同，不能交叉替代。
工件净装载与随炉料具质量用于热负荷核算；最大起吊总质量还应包含参与起吊的吊梁、吊钩和索具。起吊机构与厂房行车应按最大起吊总质量校核。
至少需要工件名称、材料牌号、最大尺寸、单件质量、单炉数量、工件净装载、随炉料具质量、最大起吊总质量、长期工作温度、最高温度、保温时间、装炉方式、冷却介质、工艺曲线和厂房条件。
