PUSHER TYPE HEAT TREATMENT UNIT

推杆炉|料盘节拍推进的连续热处理

本页聚焦以料盘、料框或专用工装承载工件的推送式机组,先按装载料盘包络、推送节拍、炉内停留、推力传递和上下游转移判断方案,再确定通道、温区与冷却系统。

查看选型条件与方案标签
料盘 / 料框承载节拍式推进多温区处理推力链需系统校核
标准型号工作区示例600 × 3,600 × 400 mm
标准额定温度范围150–1,350 ℃
现有产品型号TGL-3000 × 2000 × 850-12
现有推料机构5 工位液压推料
查看典型配置

温度范围与工作区示例取自 GB/T 10067.42-2013;产品型号与推料机构来自苏能现有合同资料,只作选型参考,不代表统一尺寸上限。

适用工件与需排除的工况

先看工件形态、装料或输送方式,再判断是否适合进入推杆炉方案评估。

通常适合评估

需料盘或工装承载的批量工件

适合形状、批量和工艺路线稳定,按节拍逐盘推进的生产任务。

按推力链评估

棒料、坯料与规整机械件

需核对料盘高温强度、摩擦、推力传递、对中和出料转移。

需要比较炉型

可直接上网带的小件或适合辊道的长件

应比较网带炉或辊底炉,避免料盘循环过度复杂。

通常可进入方案评估的条件

  • 工件可由标准化料盘、料框或工装稳定定位。
  • 生产节拍稳定,料盘推进、出料和回盘路径明确。
  • 炉内摩擦、推力链、热胀和卡阻风险可以校核。

报价前需确认的条件

  • 料盘尺寸、质量、材质、工件布置和在炉盘数。
  • 工艺温度、各段时间、推进节拍与冷却转移。
  • 进出料、回盘、清洗、淬火和安全联锁接口。

推杆额定推力不能直接作为可推进装载量;摩擦、热胀、料盘变形、对中和在炉盘数都会影响推力链。

五个维度确定推杆炉方案

以下为可选配置,需结合工况确认。

热源方式

电阻加热天然气加热其他燃料需单独评估

承载方式

料盘料框专用工装

推进方式

单列推送多列需专项校核回盘系统按物流选配

炉内气氛

空气气氛保护气氛可控气氛需密封与联锁

冷却路径

出炉空冷转入淬火槽联线清洗与回火

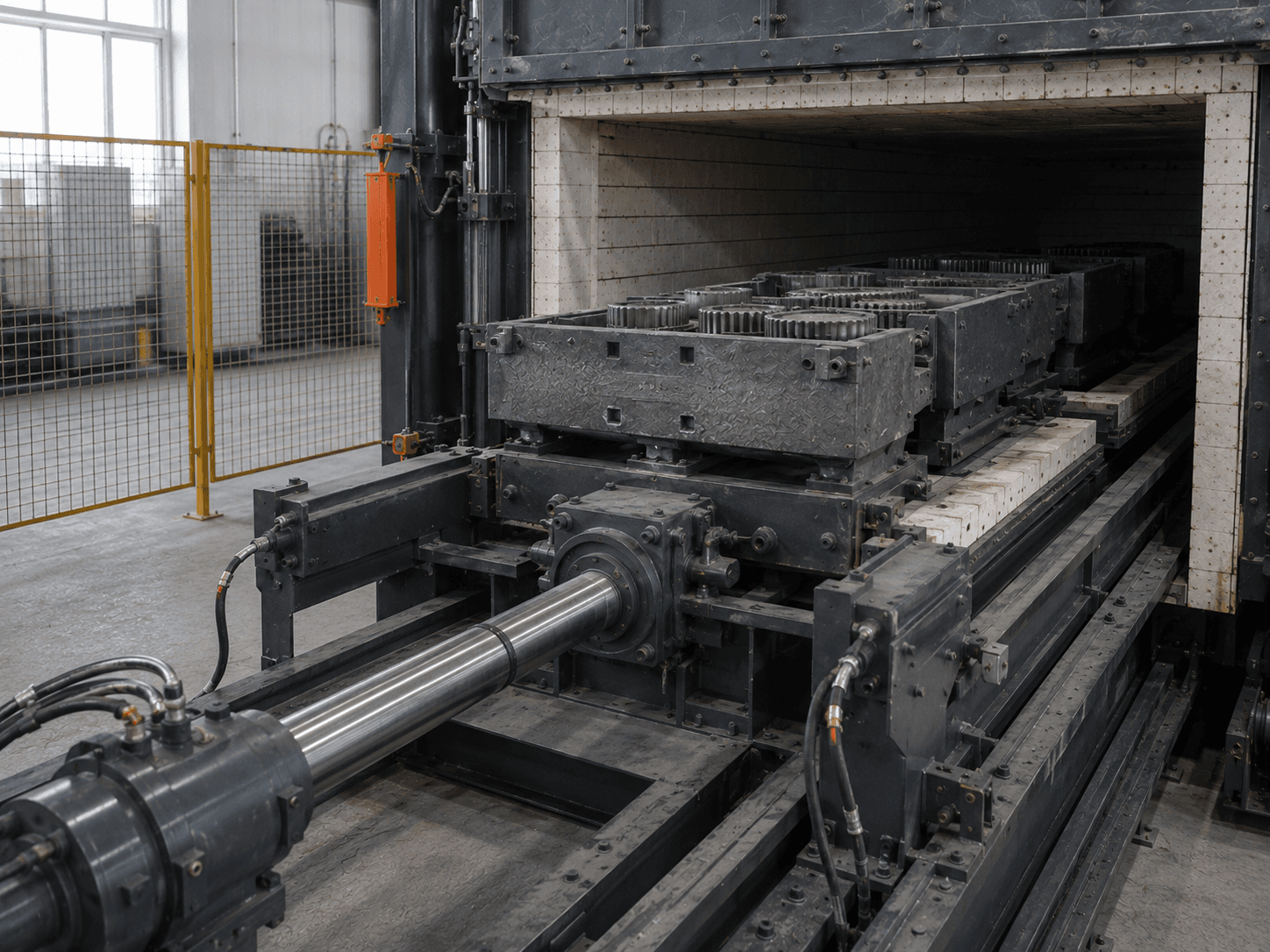

推送式热处理炉与料盘入口主场景

分区电阻加热

推送式电阻加热机组

按料盘、在炉盘数、工艺时间和热负荷分区配置。

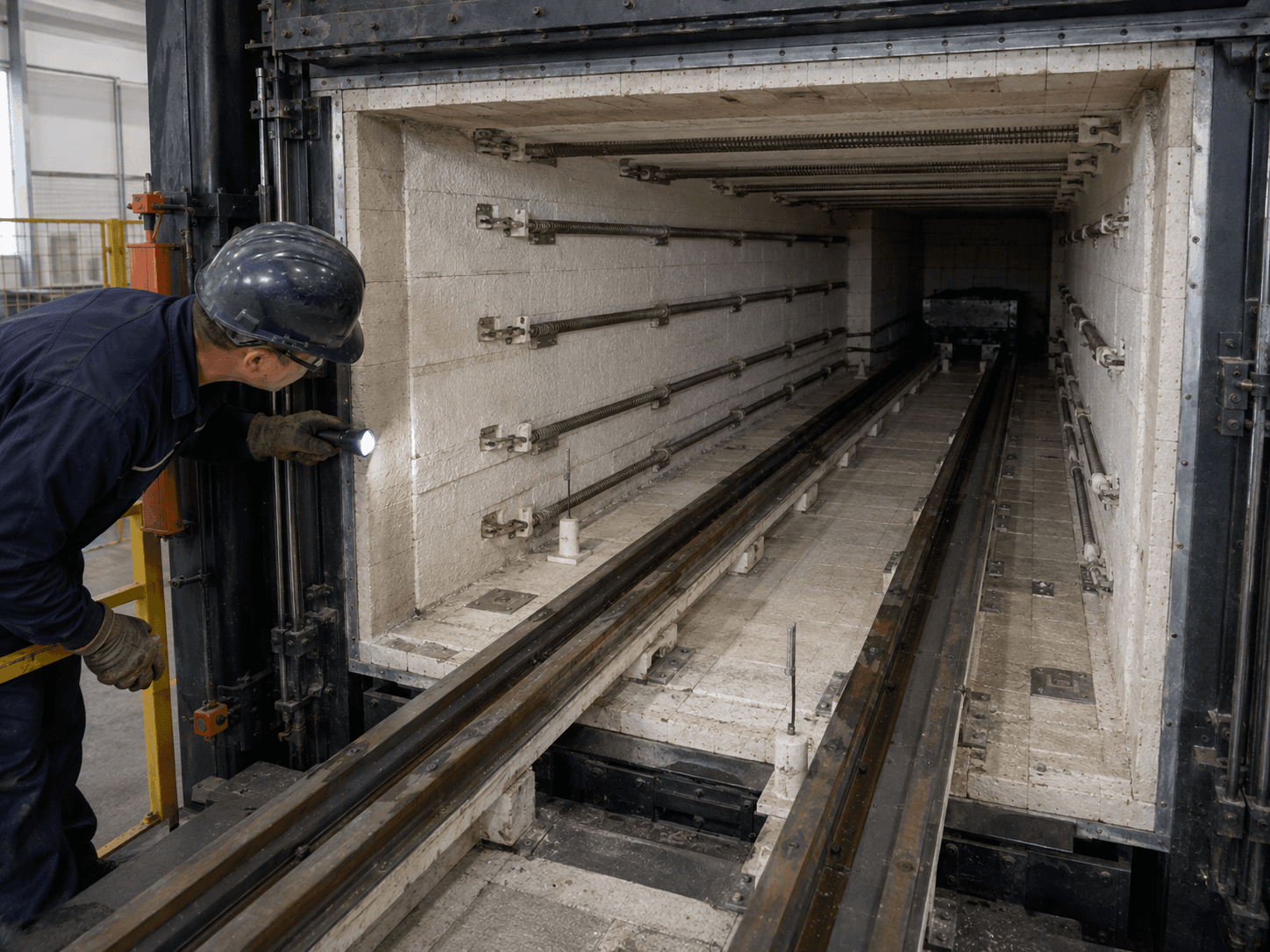

推杆炉炉衬、加热元件与料盘通道

密封与连续推进

保护气氛推杆炉

炉门、推料口、出料口和气氛分区需系统设计。

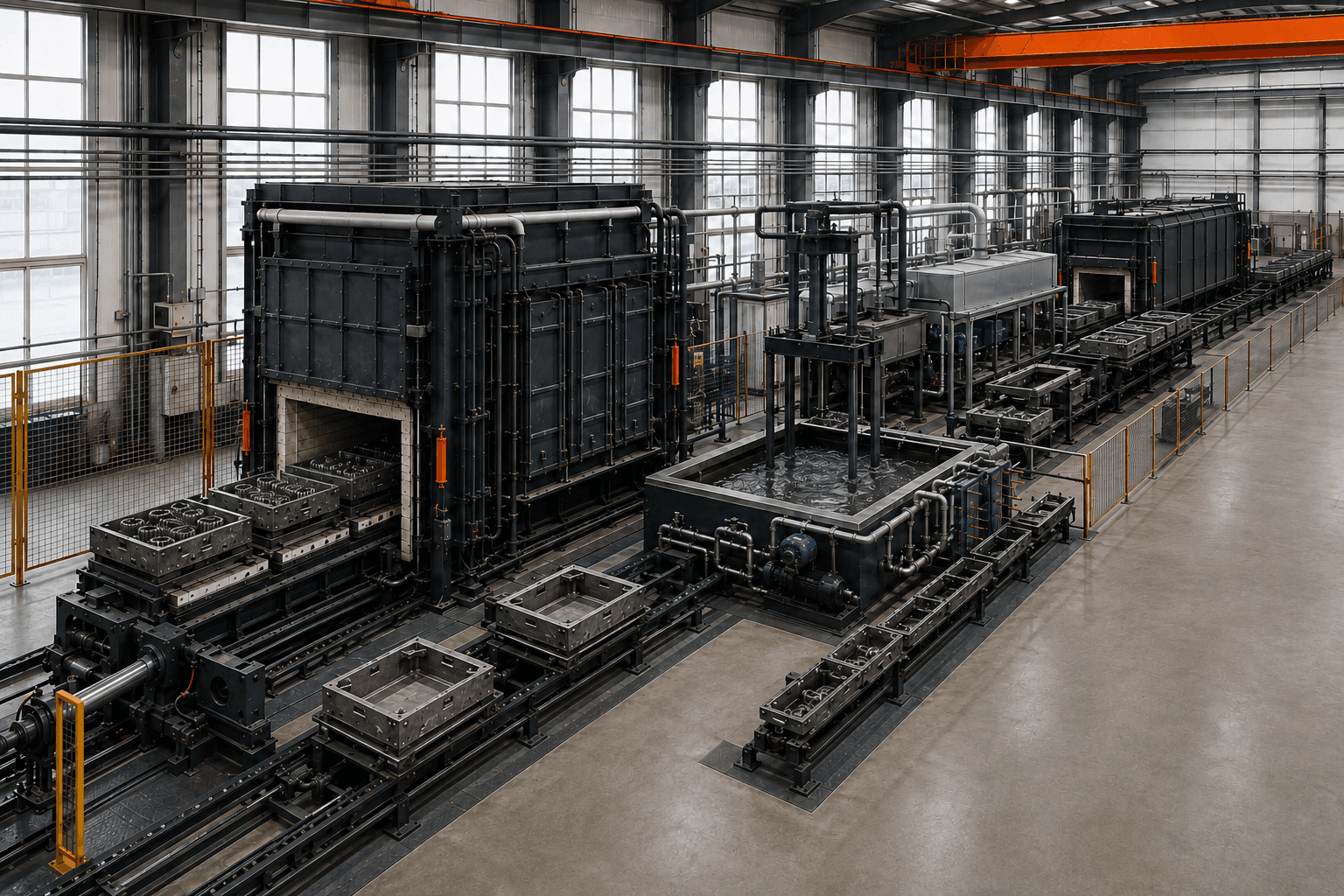

推杆炉、转移设备与冷却工位组成的完整机组

加热+转移+冷却

推杆炉+淬火冷却机组

出料、转移、淬火、清洗与回火按统一节拍联动。

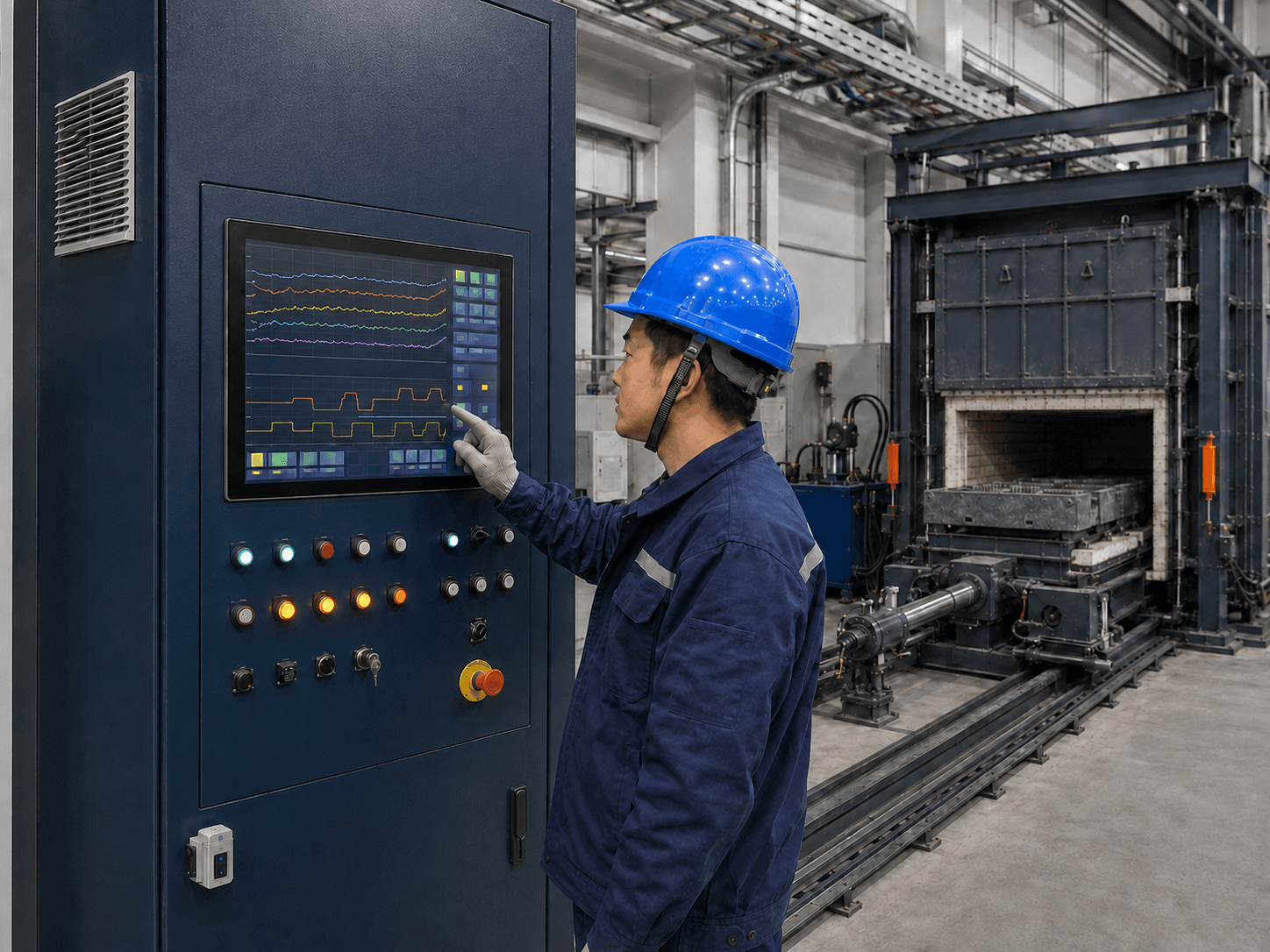

推杆炉电控柜与温度记录操作场景

整线节拍组织

生产型推杆炉

围绕在炉盘数、回盘、上下料与维护窗口配置。

左右滑动查看方案比较,方案名称会固定在左侧。

方案比较与报价前核校
对应方案更适合的工况关键优势必须核校不应直接承诺
推送式电阻加热机组批量稳定、需要料盘定位的连续热处理工件姿态和盘间节距相对明确料盘、推力、温区、节拍与回盘不脱离完整节拍链承诺产量
保护气氛推杆炉对表面状态和气氛有控制要求的料盘工件可结合料盘节距建立分区气氛边界炉口密封、置换、排放、监测与联锁不以通气量代替表面质量结果
推杆炉+淬火冷却机组工艺路线稳定且需要介质冷却的批量工件料盘可维持工件姿态并组织转移转移时间、介质、料盘、升降与联锁不在工艺试验不足时承诺组织和变形结果
生产型推杆炉长期稳定批量与标准化料盘生产可把工艺段与物流段统一排程盘数平衡、回盘、备用料盘与故障旁路不在物流边界不全时承诺开动率

能力边界:有效区、装载与现场条件

把工作空间、装料或输送变量和设备结构变量分开,才能形成可核验的技术方案。

装载料盘最大包络≠炉膛通道结构尺寸
单次推进时间≠整线生产节拍
推杆炉炉衬、加热元件、料盘与推进通道
料盘、推力链、热胀间隙和出料转移共同决定稳定推进边界。

边界变量必须分开表达

装载料盘包络
包含料盘、工件、定位、热胀和必要间隙,不等于通道结构尺寸。
推力链
按在炉盘数、摩擦、坡度、热胀、对中和启停工况核算。
有效时间
由推进节拍、在炉盘数与各工艺段位置共同决定。
料盘寿命
受材料、温度、载荷、热循环和维护方式影响。
整线节拍
上下料、加热、转移、冷却、清洗和回盘统一平衡。
能力承诺
推力、产量和合格率须经热态与负载验证。
形成有效方案前必须拿到的数据
数据分组需要确认的内容
工件材料、尺寸、单件质量、每盘数量与定位方式
料盘外形、材质、质量、高温强度、间隙和回盘方式
工艺长期温度、最高温度、各段时间、气氛与曲线
节拍推送间隔、在炉盘数、目标产量和上下料时间
冷却转移时间、介质、升降、清洗与后续回火
公用条件供电或燃气、排烟、气氛、基础和整线空间
推送式电阻加热机组技术与试验GB/T 10067.42-2013(仅适用于电阻加热机组)GB/T 10067.1-2019GB/T 10067.4-2005GB/T 10066.4-2004GB/T 5959.1-2019(仅适用于电热装置)GB 5959.4-2008(仅适用于电阻加热装置)
有效加热区、电气与通用安全GB/T 9452-2023GB/T 37752.1-2019GB/T 5226.1-2019
燃气方案条件引用GB/T 19839-2025(仅作为工业燃油燃气燃烧器参考)

推杆炉关键结构与报价前确认项

结构示例用于建立设备语言,最终布置仍以工件、工艺、载荷、节拍和现场条件为准。

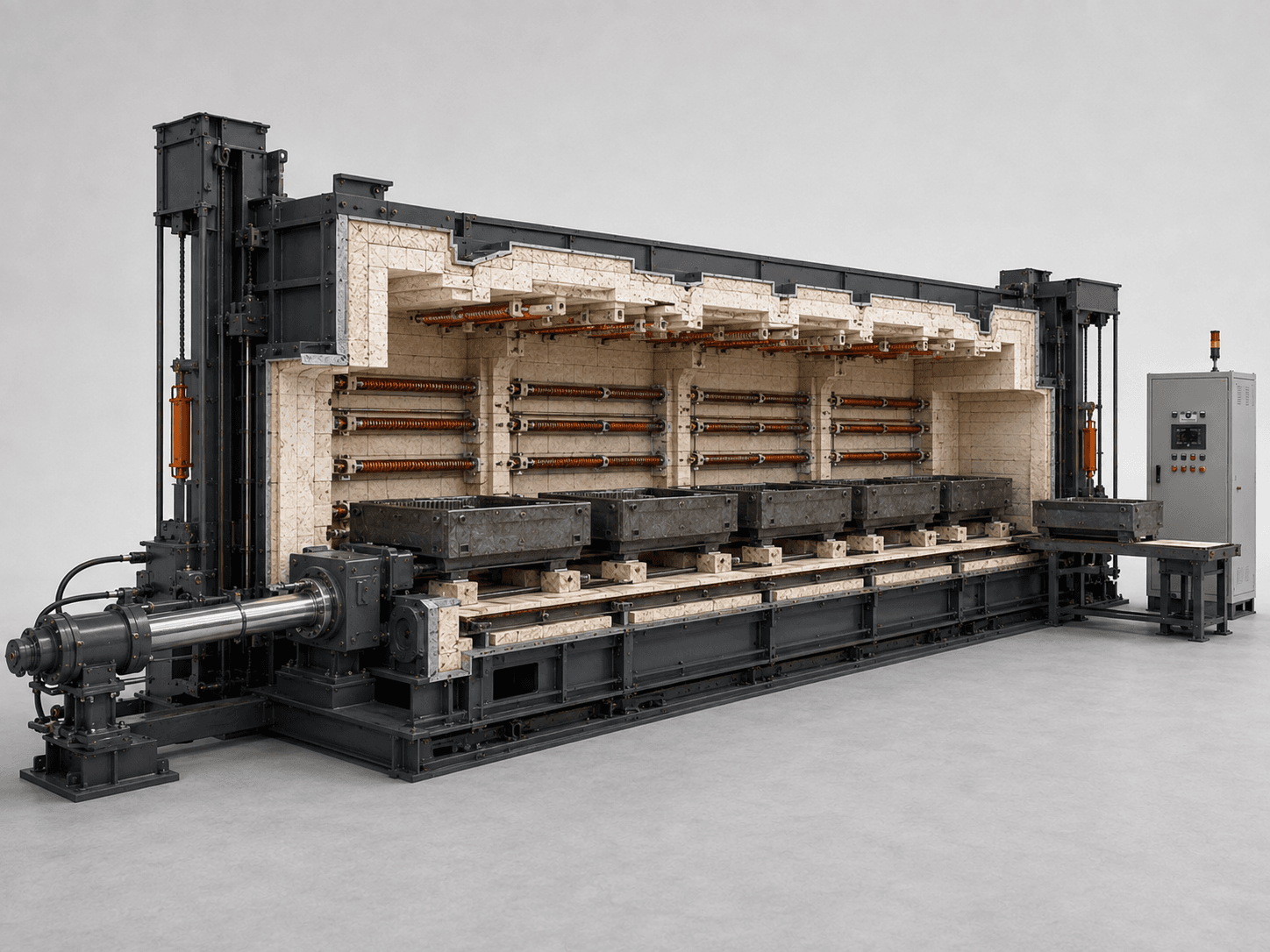

推杆炉炉体、炉衬、推料通道、料盘和驱动结构剖切示例
结构图加载中…
  1. 炉体与温区
  2. 加热与控温
  3. 料盘与通道
  4. 推杆与驱动
  5. 转移与回盘
  6. 电控与安全
推杆炉结构示例 · 具体配置随料盘、推力、温区和整线节拍变化
查看原图

报价前先确认的 5 项结构参数

  1. 1
    装载料盘包络 Wt × Ht × Lt / 料盘质量(mm / kg)

    料盘、工件、定位和热胀间隙一并确认。

  2. 2
    每盘净装载 / 在炉盘数 / 推力链载荷

    热负荷、结构与推进载荷分开核算。

  3. 3
    推送节距 Ppush / 节拍 tcycle / 有效时间

    与温区长度和工艺过程对应。

  4. 4
    料盘材质 / 热态变形 / 摩擦与对中

    用于通道、导向、推杆和维护设计。

  5. 5
    气氛 / 冷却 / 回盘 / 上下游联锁

    形成完整连续生产边界。

1

炉体与温区

按工艺段、热负荷、气氛和维护分段设计。

2

加热与控温

按在炉装载、推进节拍和各段曲线分区配置。

3

料盘与通道

料盘、导轨、间隙、热胀和高温强度成套校核。

4

推杆与驱动

推力、行程、速度、对中、限位和卡阻保护统筹设计。

5

转移与回盘

出料、淬火、清洗、回火和空盘返回按节拍联动。

6

电控与安全

控温、记录、推料互锁、堵料报警和整线急停按项目约定。

采购与技术最常问的六个问题

回答只说明选型边界,不代替最终技术方案和合同附件。

需要料盘、料框或专用工装定位,且批量、工艺路线和推进节拍相对稳定的工件,可先进入推杆炉方案评估。

可稳定直接铺在网带上的小件可优先比较网带炉;需要料盘保持姿态、承载较重或不宜接触网带的工件,更适合评估推杆炉。

不能。推力还受在炉盘数、摩擦、热胀、料盘变形、对中、坡度和启停工况影响,需要按完整推力链校核。

需结合各工艺段有效长度、在炉盘数、加热保温时间、转移冷却、上下料和回盘时间统一平衡。

至少需要工件与料盘尺寸、质量和材质、每盘数量、在炉盘数、工艺曲线、推进节拍、气氛、冷却转移和上下游接口。比较报价时,还要对齐料盘装载、在炉盘数、推进节拍、温区和气氛条件,并逐项确认推进机构、料盘、回盘、上下料、冷却转移、联线控制与安装配套的范围;不能只按炉长和设备总价比较。

先约定材料、料盘及代表装载、在炉盘数、各段温度、推进节拍、测点和记录方法,并明确转移冷却条件。按采用的标准与技术协议分别验证有效加热区温场、工件温度过程和最终产品性能;不能把炉段停留时间直接当作工件已达到温度后的保温时间。
