ROTARY HEARTH HEAT TREATMENT FURNACE

转底炉|环形炉底节拍式热处理

面向可在环形炉底上按工位布置的盘类、环类、锻件和批量工件,先按布料环带、单件质量、工位节距、旋转方式和装出料区域判断方案,再确定炉底、温区与自动化接口。

查看选型条件与方案标签
环形炉底工位式布料同区域装出料旋转节拍需系统校核
布料范围按工件尺寸与间距核算
工位节拍按工艺时间与产量核算
旋转方式连续 / 步进,按工艺选择
温度与气氛按材料及表面要求确定
查看典型配置

将工件布料、加热停留与进出料节拍一起核算,再确定炉底尺寸、工位和温度分区。

适用工件与需排除的工况

先看工件形态、装料或输送方式,再判断是否适合进入转底炉方案评估。

通常适合评估

盘类、环类、锻件与工位化工件

适合在环形炉底上按圆周方向布置并随炉底旋转完成加热。

按布料评估

需要固定工位或机械上下料的工件

需核对工件包络、重心、工位节距、抓取姿态和装出料扇区。

需要比较炉型

长件、散装小件或需直线连续输送工件

应比较井式炉、网带炉、推杆炉或辊底炉。

通常可进入方案评估的条件

  • 工件能在炉底上稳定布置,旋转时不会滑移或倾覆。
  • 装料、加热、出料可在环形路径上形成明确工位。
  • 炉底载荷、驱动扭矩、支承和密封边界可以校核。

报价前需确认的条件

  • 工件尺寸、质量、重心、底部接触和布料方式。
  • 工位数量、节距、旋转方式、工艺时间和上下料节拍。
  • 热源、气氛、冷却、机械手或输送接口及厂房条件。

转底炉并不等同于冶金尘泥处理用转底炉工艺;本页讨论的是工件热处理用环形炉底设备,标准与工艺边界应按具体项目确认。

五个维度确定转底炉方案

以下为可选配置,需结合工况确认。

热源方式

电阻加热天然气加热其他燃料需单独评估

旋转方式

连续旋转步进分度工位停留按工艺设计

布料方式

单环布料多环布料专用托具 / 工装

炉内气氛

空气气氛保护气氛可控气氛需密封与联锁

上下料

同侧装出料分区装出料机械手 / 输送线接口

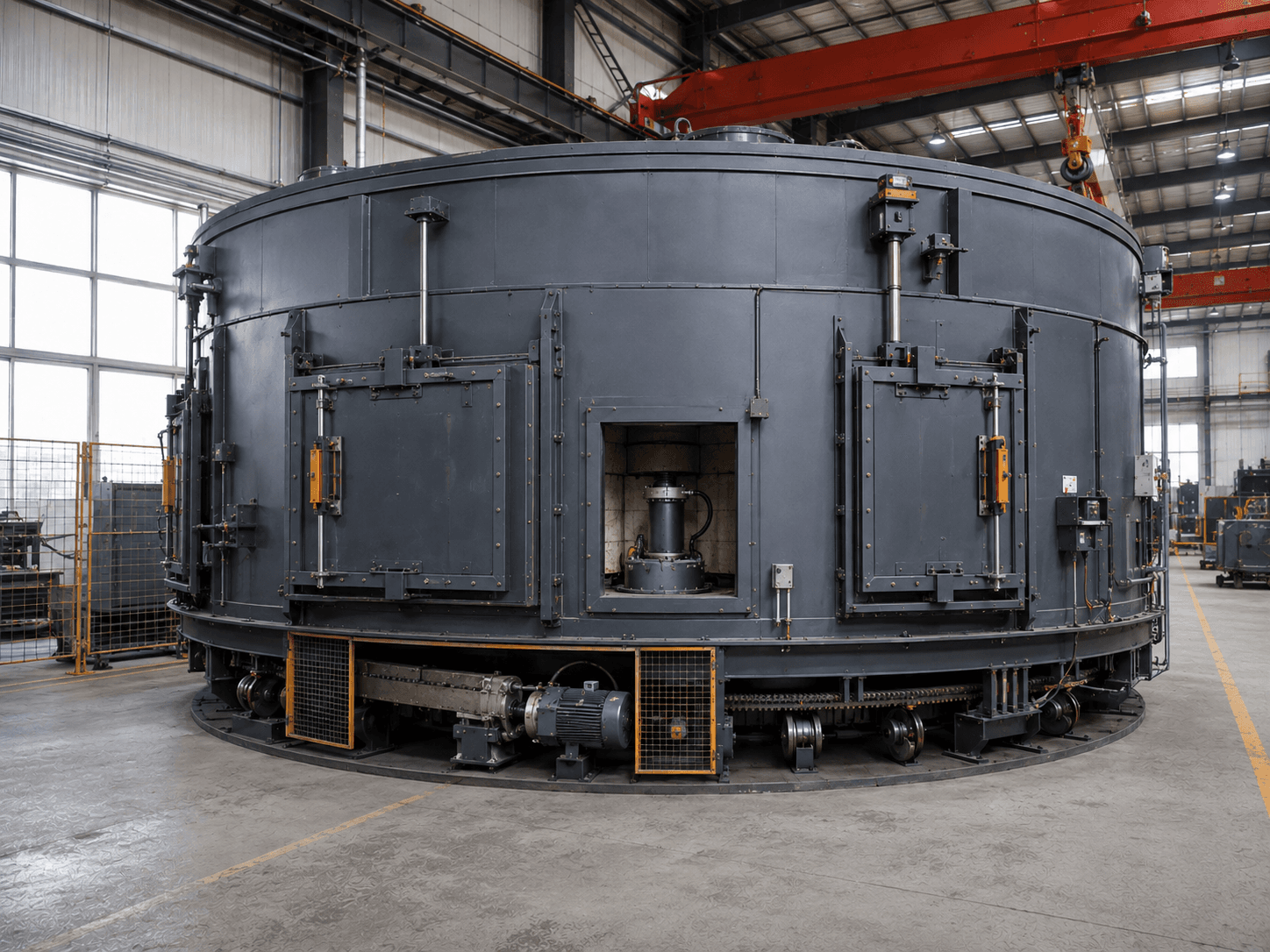

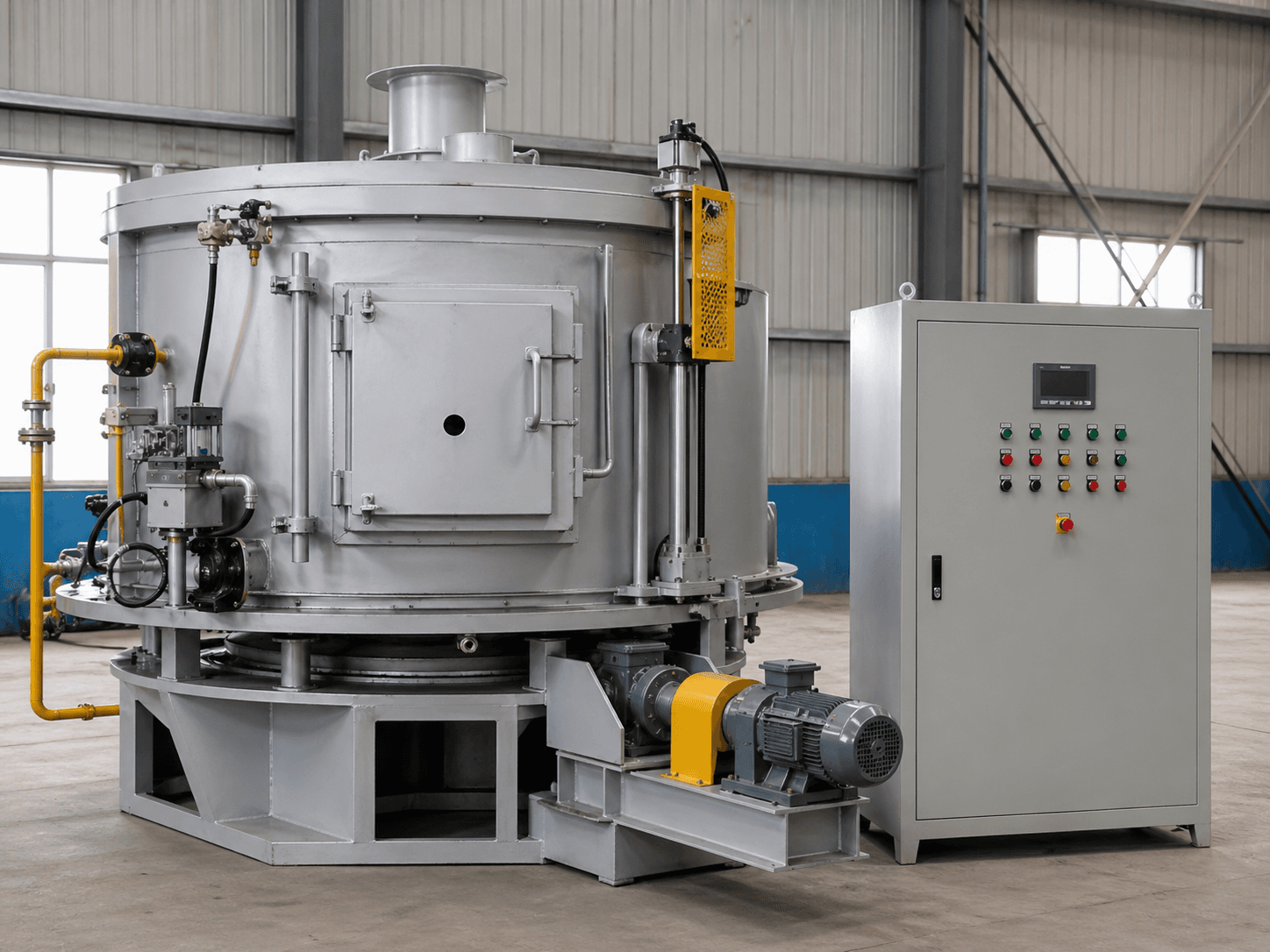

转底式热处理炉与回转炉底驱动主场景

分区电阻加热

电加热转底炉

按环形有效区、工位停留和热负荷配置加热分区。

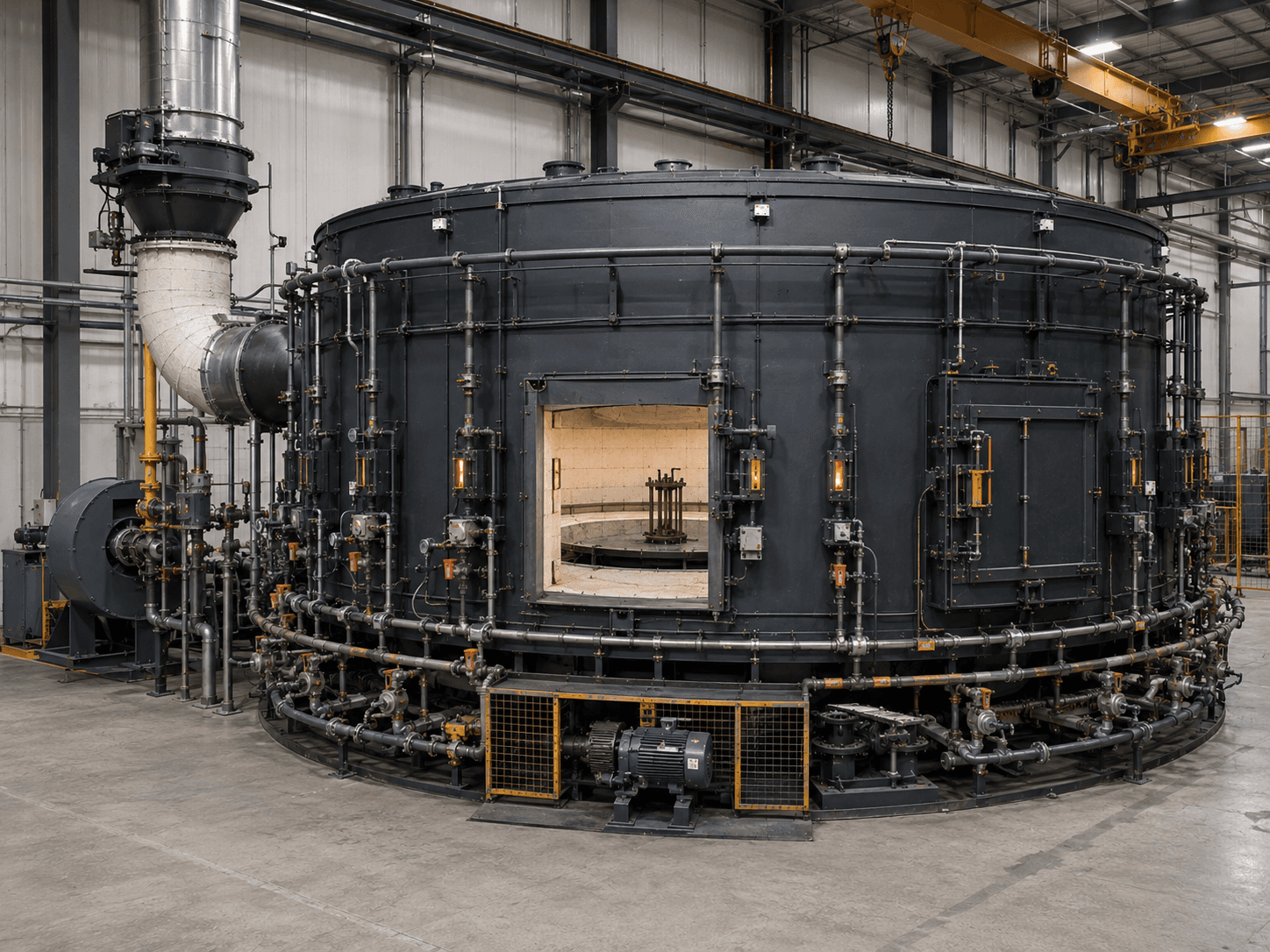

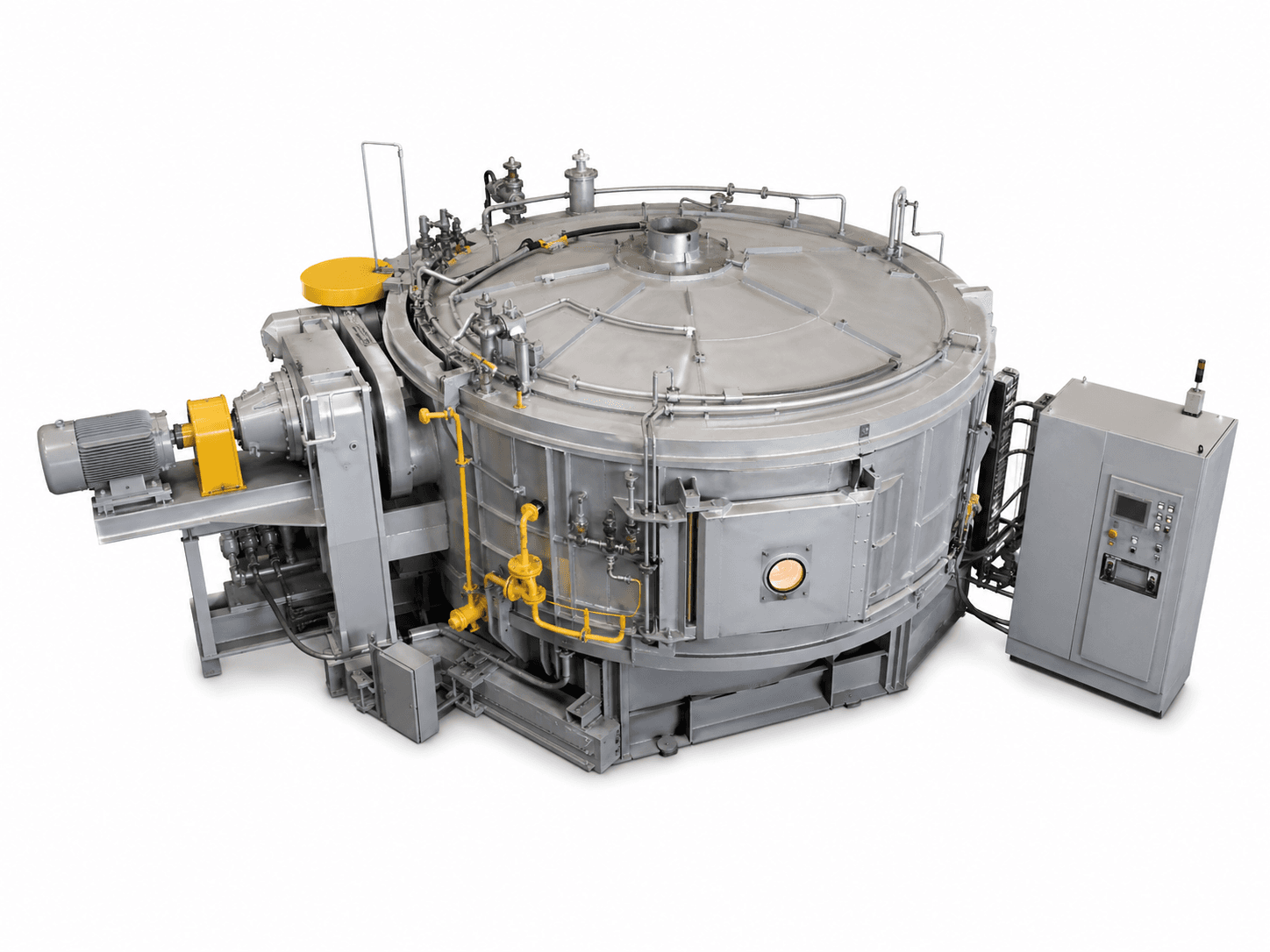

燃气转底炉、圆形炉体与燃烧排烟系统

燃烧、炉压与排烟

燃气转底炉

燃烧器、排烟、炉压和旋转密封需整体设计。

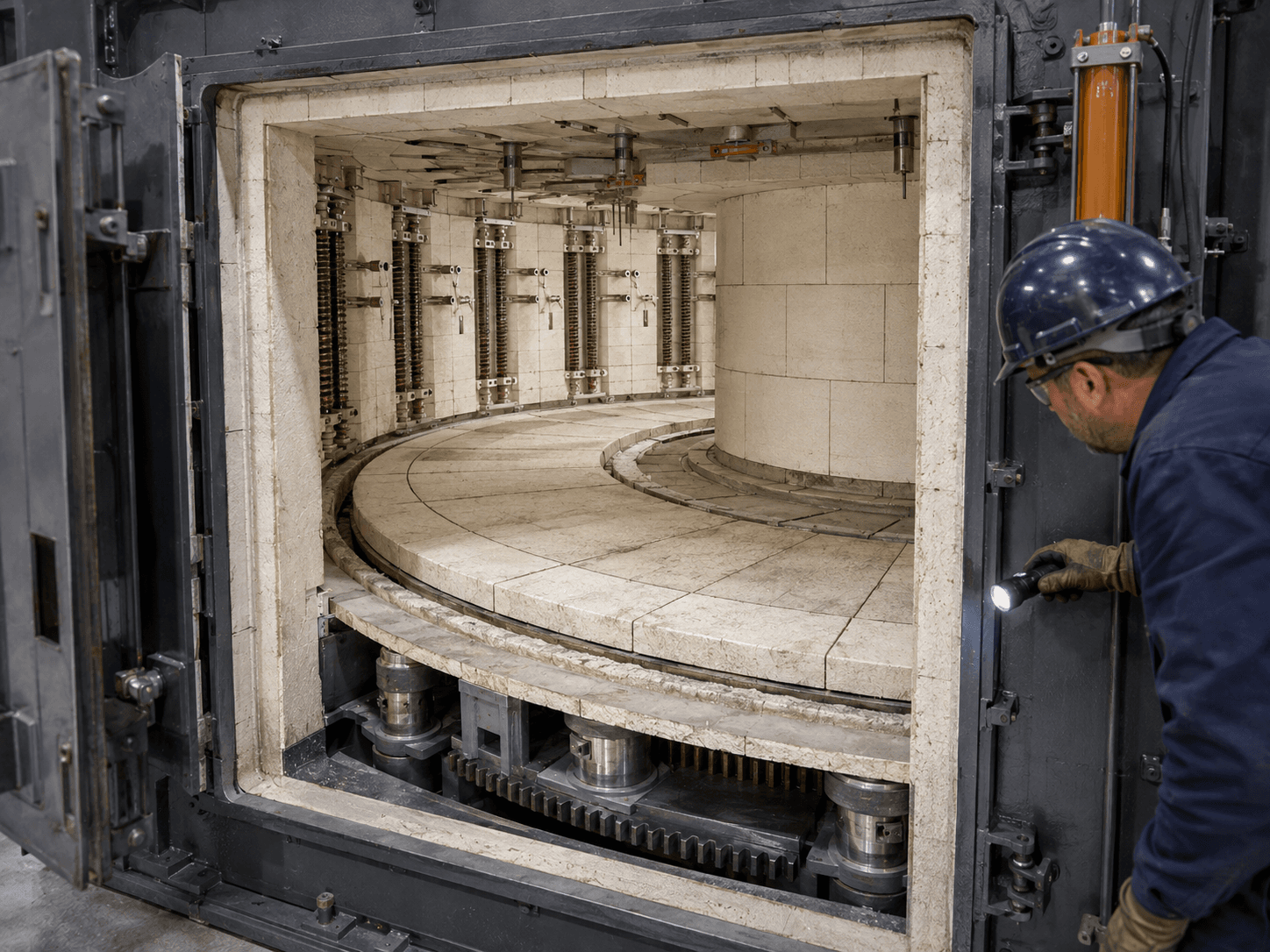

转底炉炉衬、加热元件与环形炉底结构

工位停留与分度

步进分度转底炉

按工位角度、停留时间、加减速和上下料窗口组织节拍。

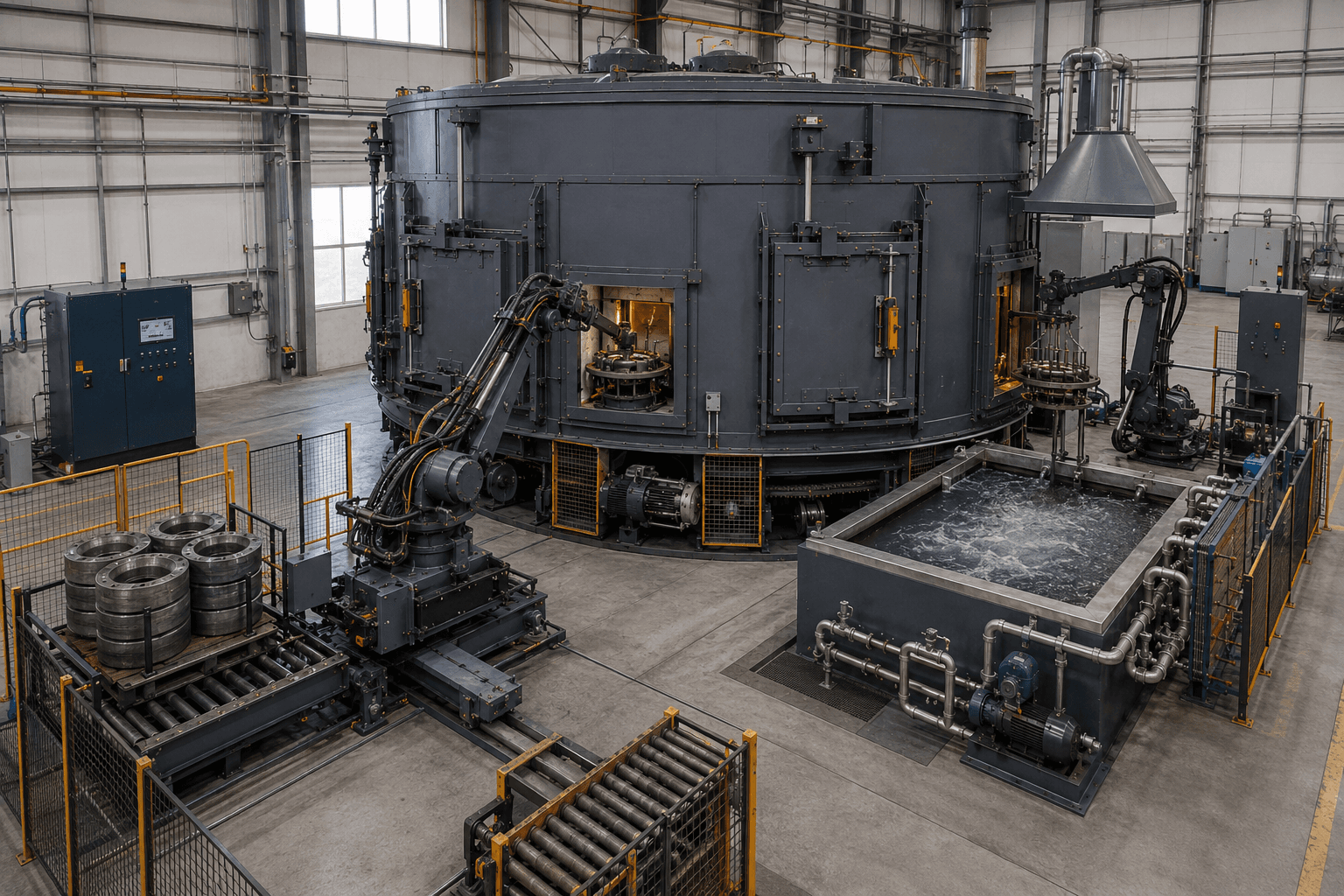

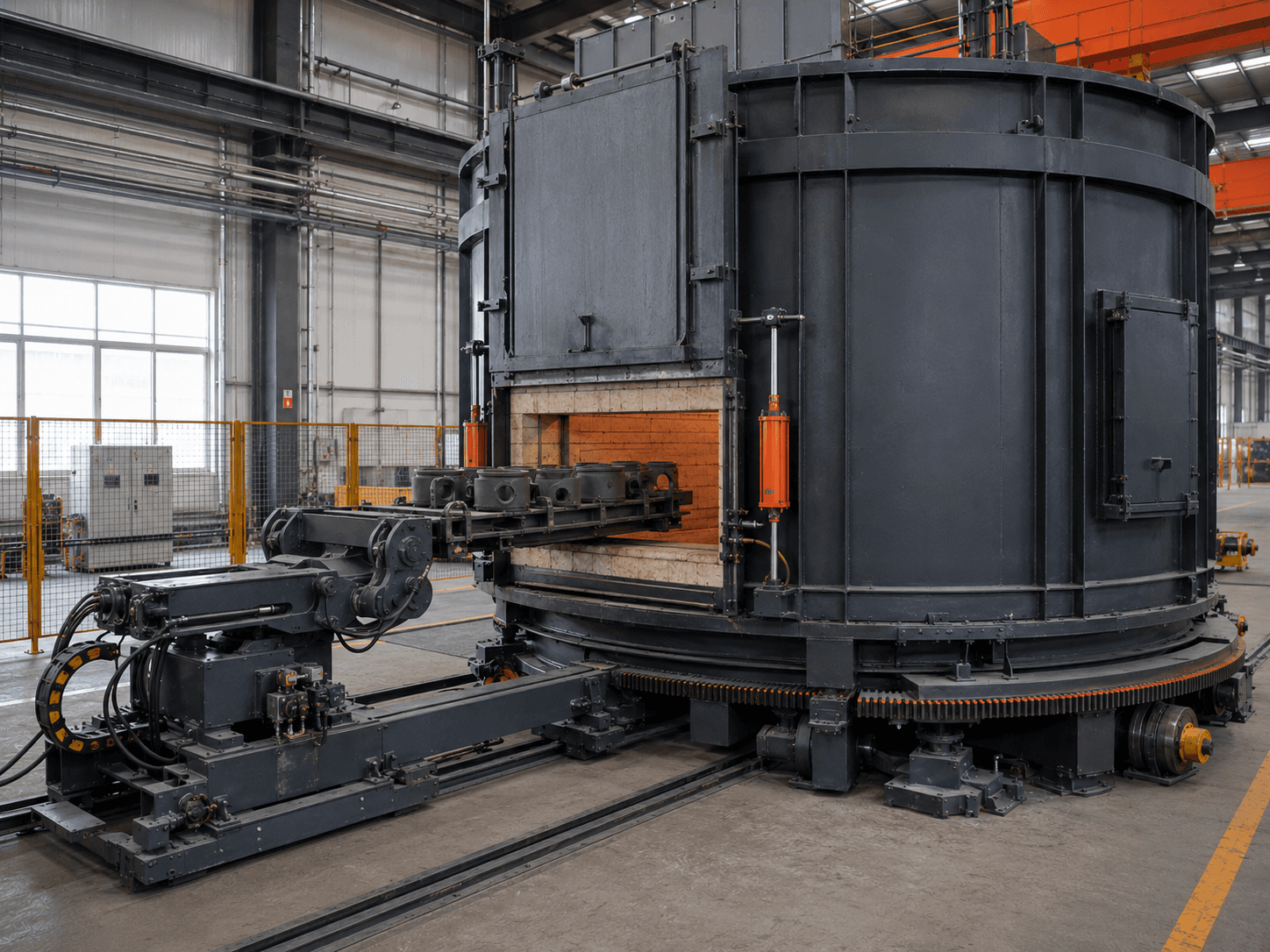

转底炉完整机组与自动化上下料配套工位

炉体+上下料自动化

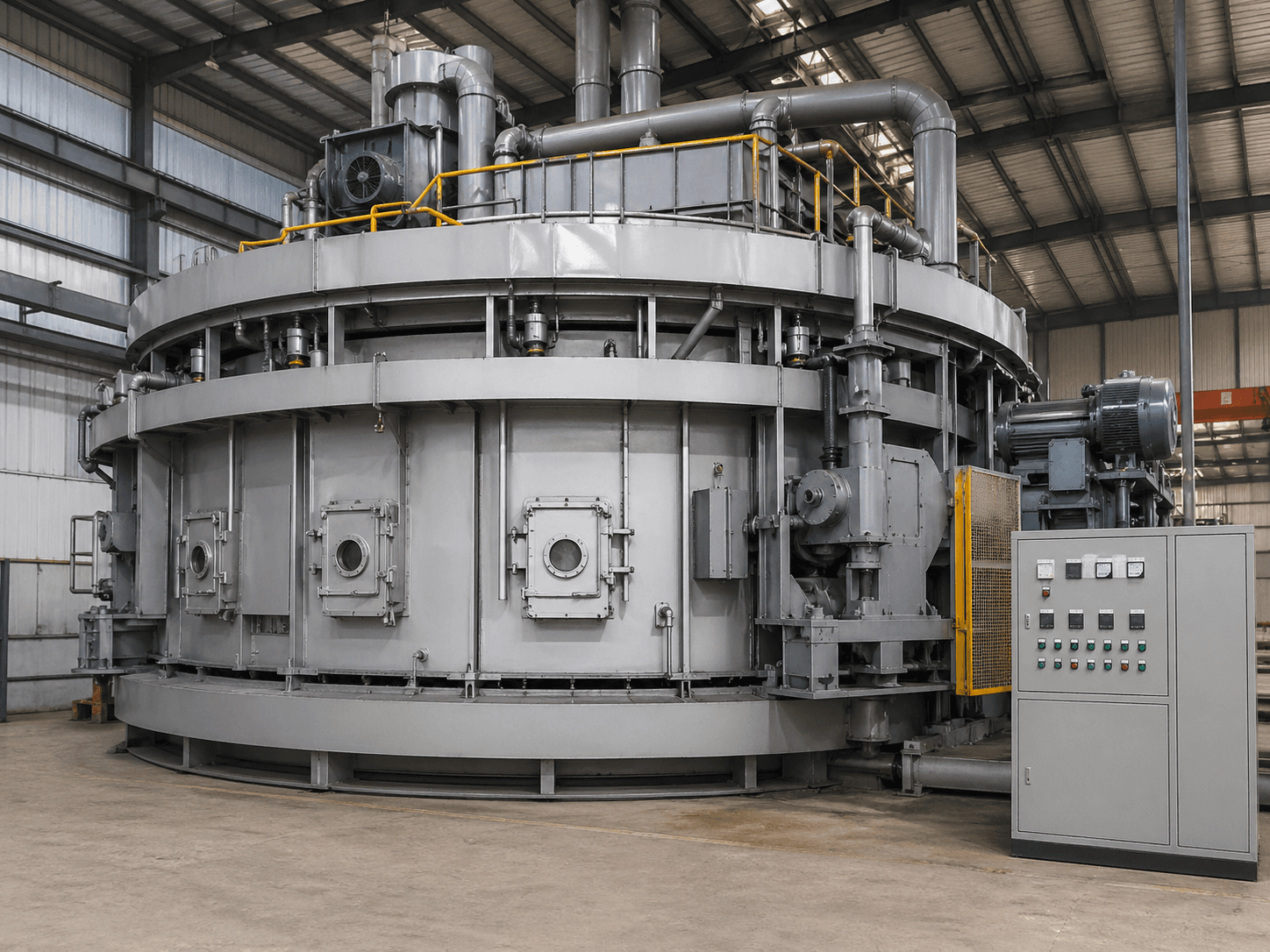

大型自动化转底炉

炉底、机械手、输送、检测与冷却按统一工位节拍联动。

左右滑动查看方案比较,方案名称会固定在左侧。

方案比较与报价前核校
对应方案更适合的工况关键优势必须核校不应直接承诺
电加热转底炉工位化批量工件的节拍式热处理便于围绕圆周位置组织分区与工位有效环带、工位、扭矩、分区与炉底承载不脱离布料和节拍承诺产量与均匀性
燃气转底炉供气与排烟条件明确的中大型转底炉任务可结合炉体规模与能源条件比较方案燃烧器、排烟、炉压、密封与联锁不以燃烧器参数代替整炉性能验收
步进分度转底炉需要固定工位停留和机械上下料的工件工位与操作动作边界较清晰工位数、角度、重复定位、扭矩与互锁不在工位动作未验证时承诺节拍
大型自动化转底炉批量稳定、工位清晰的自动化热处理任务装料与出料可在限定扇区内组织抓取姿态、工位、物流、故障旁路与安全区不在自动化边界不全时承诺开动率

能力边界:有效区、装载与现场条件

把工作空间、装料或输送变量和设备结构变量分开,才能形成可核验的技术方案。

有效布料环带≠炉底结构外径范围
单件质量 × 工位数≠炉底驱动设计载荷
转底炉炉衬、加热元件、回转炉底与密封结构
有效环带、工位布置、炉底支承、驱动扭矩与旋转密封应分别校核。

边界变量必须分开表达

有效布料环带
由有效外径、有效内径、炉墙、开口和安全间隙共同确定。
工位包络
包含工件、托具、抓取空间和旋转过程中的动态间隙。
炉底载荷
按工件、托具、载荷分布和热态结构校核。
驱动扭矩
受载荷、摩擦、密封、加减速和异常工况影响。
旋转节拍
由工艺停留、分度、上下料和自动化动作共同决定。
能力承诺
最大载荷、速度和产量须经热态与负载验证。
形成有效方案前必须拿到的数据
数据分组需要确认的内容
工件材料、尺寸、质量、重心、底部接触与抓取姿态
布料有效内外径、工位数、环数、间距和托具
工艺长期温度、最高温度、各工位时间、气氛与曲线
旋转连续 / 步进、角度、速度、加减速与定位精度
上下料人工、机械手或输送线,装出料扇区和冷却路径
公用条件供电或燃气、排烟、气氛、基础和安全区域
电阻炉通用与试验GB/T 10067.1-2019GB/T 10067.4-2005GB/T 10066.4-2004GB/T 5959.1-2019(仅适用于电热装置)GB 5959.4-2008(仅适用于电阻加热装置)
有效加热区、电气与通用安全GB/T 9452-2023GB/T 37752.1-2019GB/T 5226.1-2019
燃气方案条件引用GB/T 19839-2025(仅作为工业燃油燃气燃烧器参考)

转底炉关键结构与报价前确认项

结构示例用于建立设备语言,最终布置仍以工件、工艺、载荷、节拍和现场条件为准。

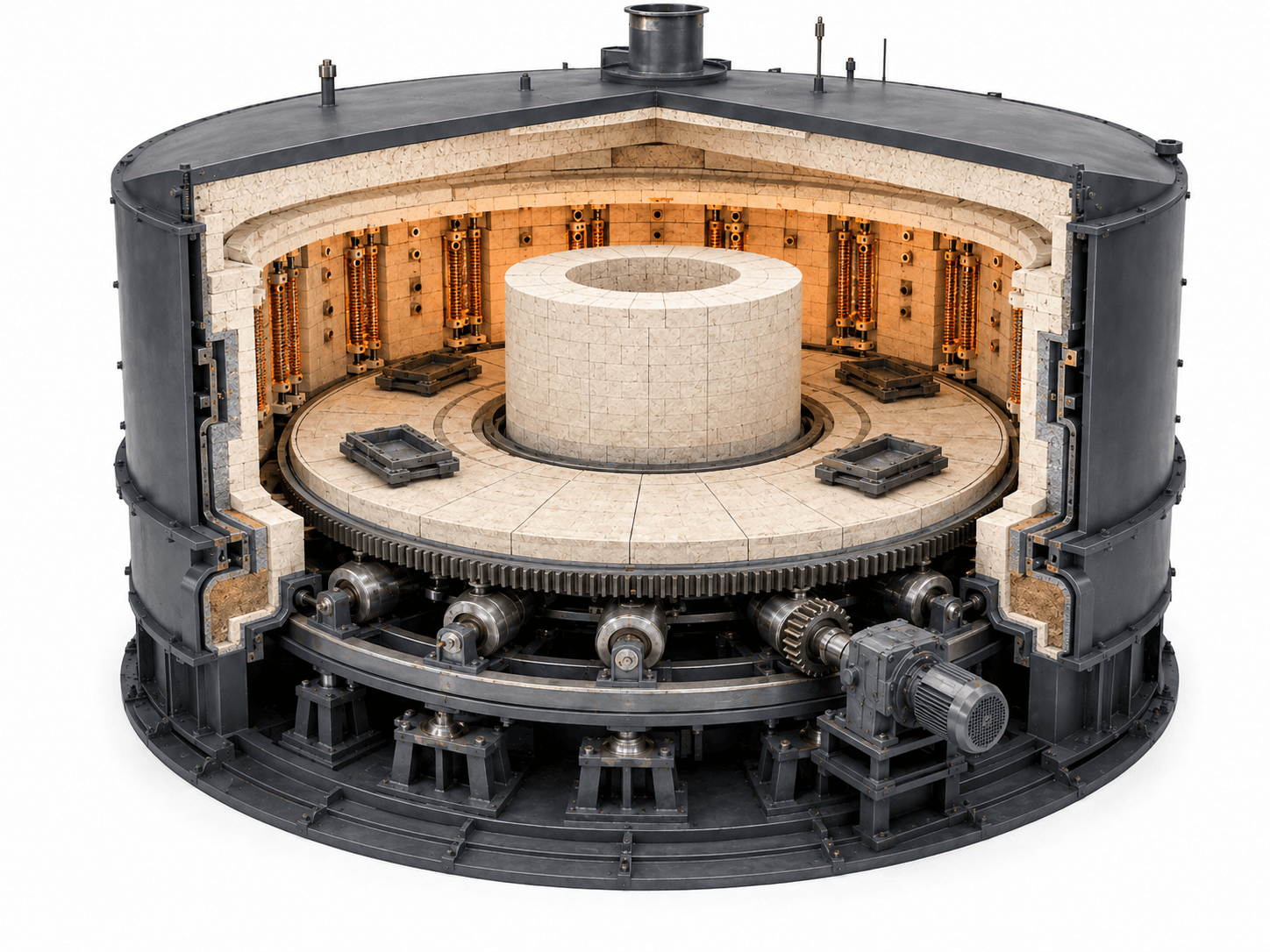

转底炉炉体、炉衬、回转炉底、驱动和分区结构剖切示例
结构图加载中…
  1. 炉体与炉衬
  2. 加热与控温
  3. 回转炉底
  4. 驱动与分度
  5. 工位与料具
  6. 支承滚轮与基础
转底炉结构示例 · 具体配置随布料环带、热源、工位与自动化方式变化
查看原图

报价前先确认的 5 项结构参数

  1. 1
    工件包络 / 单件质量 / 重心与底部接触

    用于布料、稳定性、抓取和炉底载荷核算。

  2. 2
    有效布料外径 Do / 内径 Di / 高度 Hload(mm)

    与炉底结构直径和炉膛尺寸分开定义。

  3. 3
    工位数量 / 工位角度 / 工件间距

    对应工艺停留和上下料动作。

  4. 4
    连续或步进 / 速度 / 扭矩 / 定位

    按载荷、密封和异常工况校核。

  5. 5
    热源 / 气氛 / 上下料 / 冷却与联锁

    形成完整设备与自动化边界。

1

炉体与炉衬

按有效环带、热源、温区和检修方式确定。

2

加热与控温

电阻或燃气系统按圆周工位和热负荷分区。

3

回转炉底

炉底、耐热层、支承、热胀和密封按热态载荷设计。

4

驱动与分度

传动、扭矩、制动、定位、限位和异常保护统筹设计。

5

工位与料具

工位数量、料具、工件间距和布料环带按节拍与热负荷确认。

6

支承滚轮与基础

支承滚轮、轴承、轨道和基础按回转载荷与检修条件校核。

采购与技术最常问的六个问题

回答只说明选型边界,不代替最终技术方案和合同附件。

能在环形炉底上稳定布置,并适合按工位或连续圆周路径完成加热的盘类、环类、锻件和批量工件,可先进入转底炉方案评估。

不能。还要扣除中心区域、炉墙、密封、装出料开口、安全间隙和抓取空间,最终以有效布料内外径和工位包络表达。

连续旋转适合工艺沿圆周连续变化的场景;步进分度适合固定工位停留和机械上下料。最终取决于工艺时间、定位、动作和节拍。

同名设备可能用于不同工艺。本页是工件热处理用环形炉底设备,不能套用冶金尘泥还原或能耗标准,应按具体热源、工艺和设备边界选择适用标准。

至少需要工件材料、尺寸、质量、重心、托具、工位布料、工艺曲线、旋转方式、上下料动作、冷却路线、热源与厂房条件。比较报价时,还要对齐有效布料区、工位装载、旋转或分度方式、热源与温区,并列清炉底驱动、密封、装出料、检测、冷却及现场配套的供货范围;不能只按炉底直径和总价比较。

先约定测试温度、有效布料区、代表工件和工位装载、旋转或分度方式、停留时间、测点及记录方法。按采用的标准与技术协议分别验证炉内温场、工件温度过程和产品性能,并记录装出料条件;不能只按炉底转一圈的时间判断工件已完成热处理。
