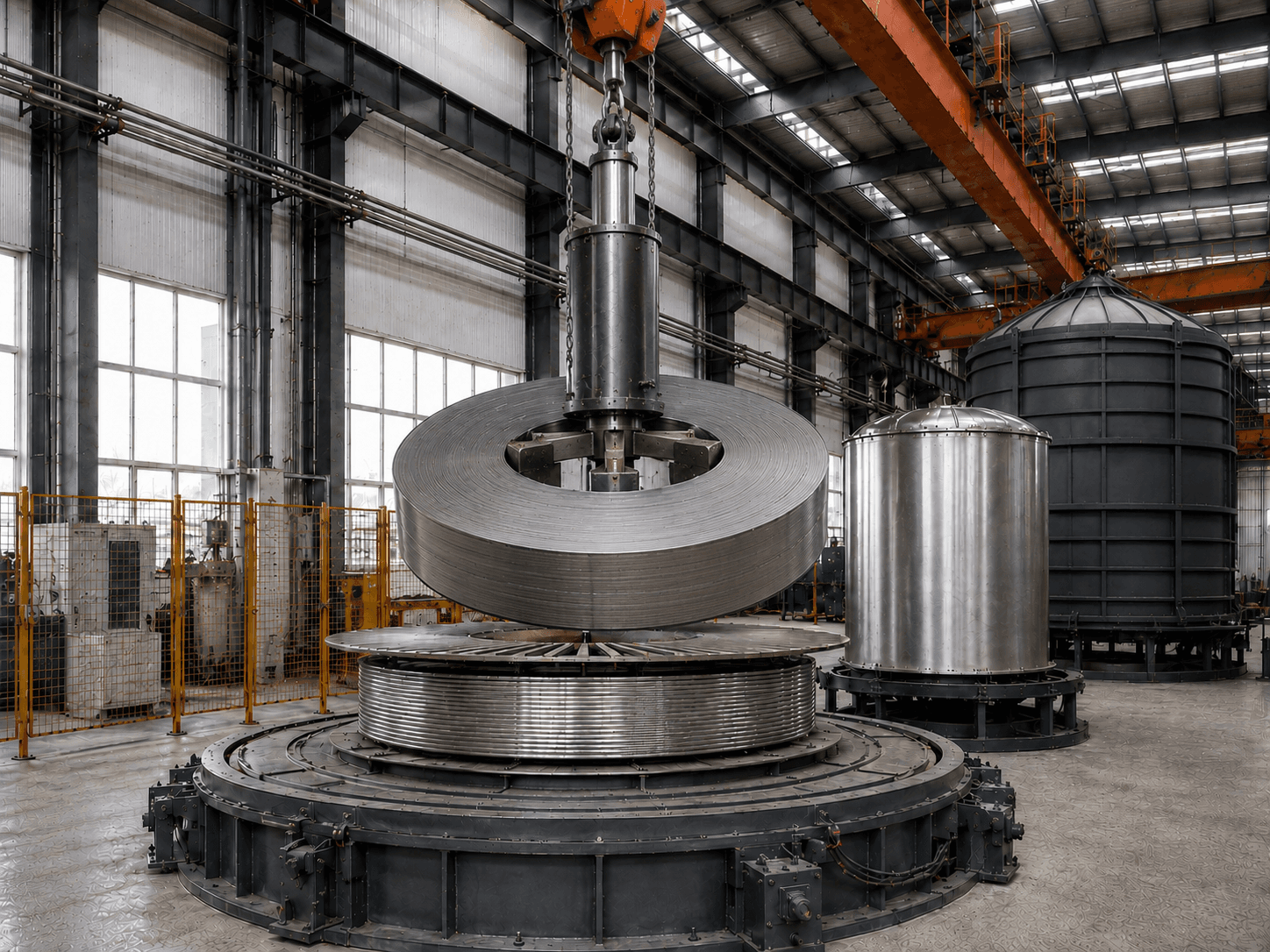

盘卷、线材与堆垛装载
工件留在固定炉台，炉罩整体升降完成装卸和加热组织。
BELL TYPE HEAT TREATMENT FURNACE
罩式炉｜固定炉台上的批次热处理
面向盘卷、线材、卷材及料框装载工件，先根据装料堆垛、炉台承载、炉罩升降、循环路径和气氛边界判断方案，再确定有效区、炉罩结构与冷却组织。
盘卷 / 线材固定炉台炉罩整体升降气氛方案需系统校核
工作区直径Φ300 mm 起（标准系列）
工作区高度300 mm 起（标准系列）
尺寸分档≤600 每 100 mm；>600 每 200 mm
最高工作温度750 / 850 / 950 / 1,200 ℃
上述起始规格、递增规则与温度分级来自 GB/T 10067.46-2014，只作选型参考；装料包络、炉台承载和炉罩净空仍需单独校核。
适用工件与需排除的工况
先看工件形态、装料或输送方式，再判断是否适合进入罩式炉方案评估。
料框装载或环形件
需核对堆垛高度、料框强度、循环通道和炉台承载。
大型异形件、长轴或连续节拍小件
应比较台车炉、井式炉或连续式炉型。
通常可进入方案评估的条件
- 工件能够在固定炉台上稳定堆垛或通过料具定位。
- 炉罩升降与吊装净空满足厂房和操作安全要求。
- 气氛、循环和冷却路径可以形成明确系统边界。
报价前必须补齐的边界条件
- 工件外径、高度、单件质量、堆垛方式、每炉数量和总装载。
- 材料、表面质量、长期温度、曲线、气氛和冷却要求。
- 炉台尺寸、承载、炉罩开启净空、行车和厂房条件。
保护气氛、内罩和强制循环都属于按工艺选配项，不能把某一配置当成全部罩式炉的默认结构。
五个维度确定罩式炉方案
以下选项是方案条件，不代表系统已经替你选定最终配置。
热源方式
电阻加热天然气加热其他燃料需单独评估
罩体配置
加热罩内罩按气氛选配冷却罩按节拍选配
循环方式
自然对流强制循环导流按装料堆垛校核
炉内气氛
空气气氛氮气 / 惰性气氛含氢气氛需专项安全评估
冷却路径
炉罩内冷却更换冷却罩保护气氛循环冷却

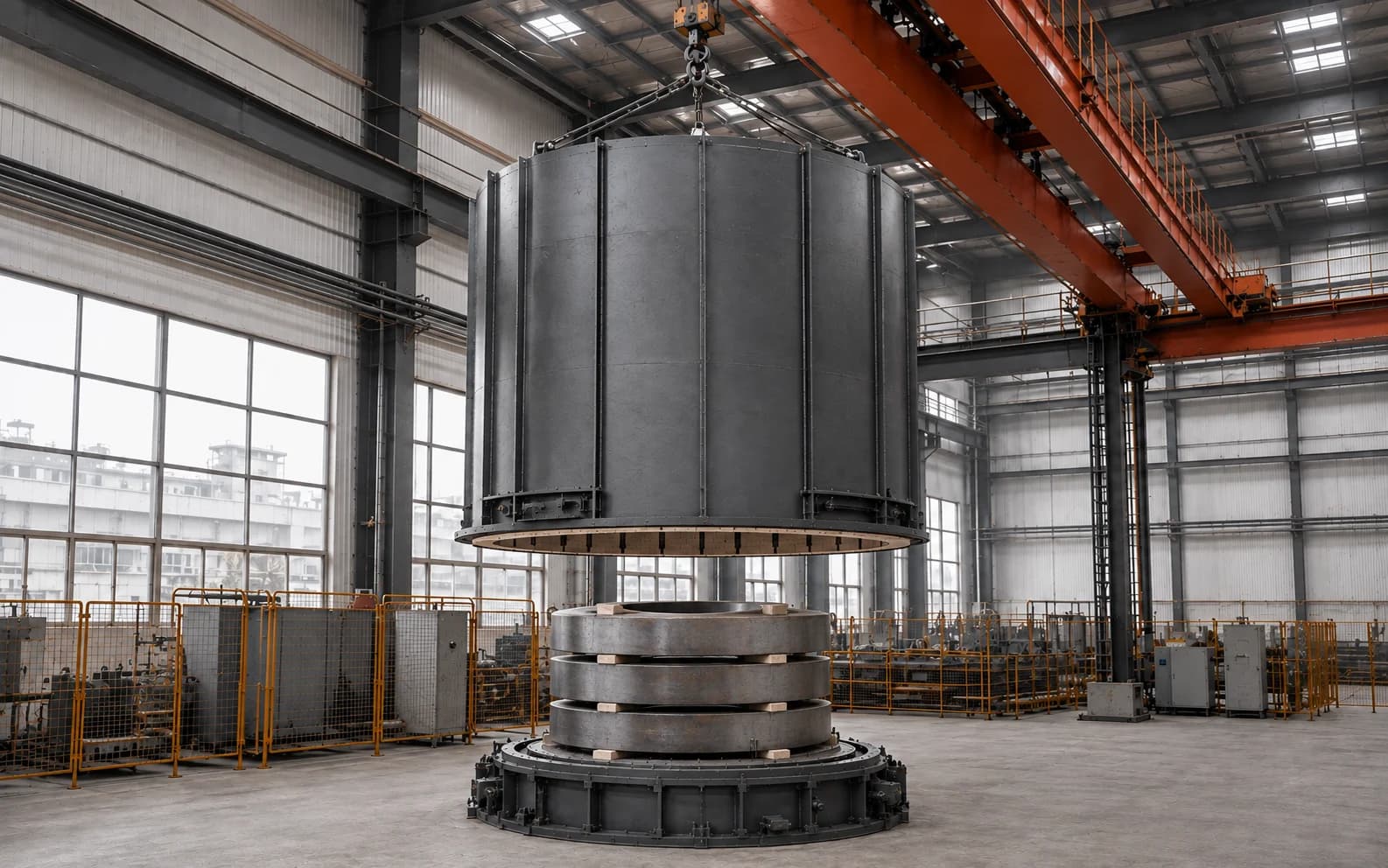

常规批次热处理
空气气氛罩式炉
适合不需要专用保护气氛的堆垛或料框装载任务。

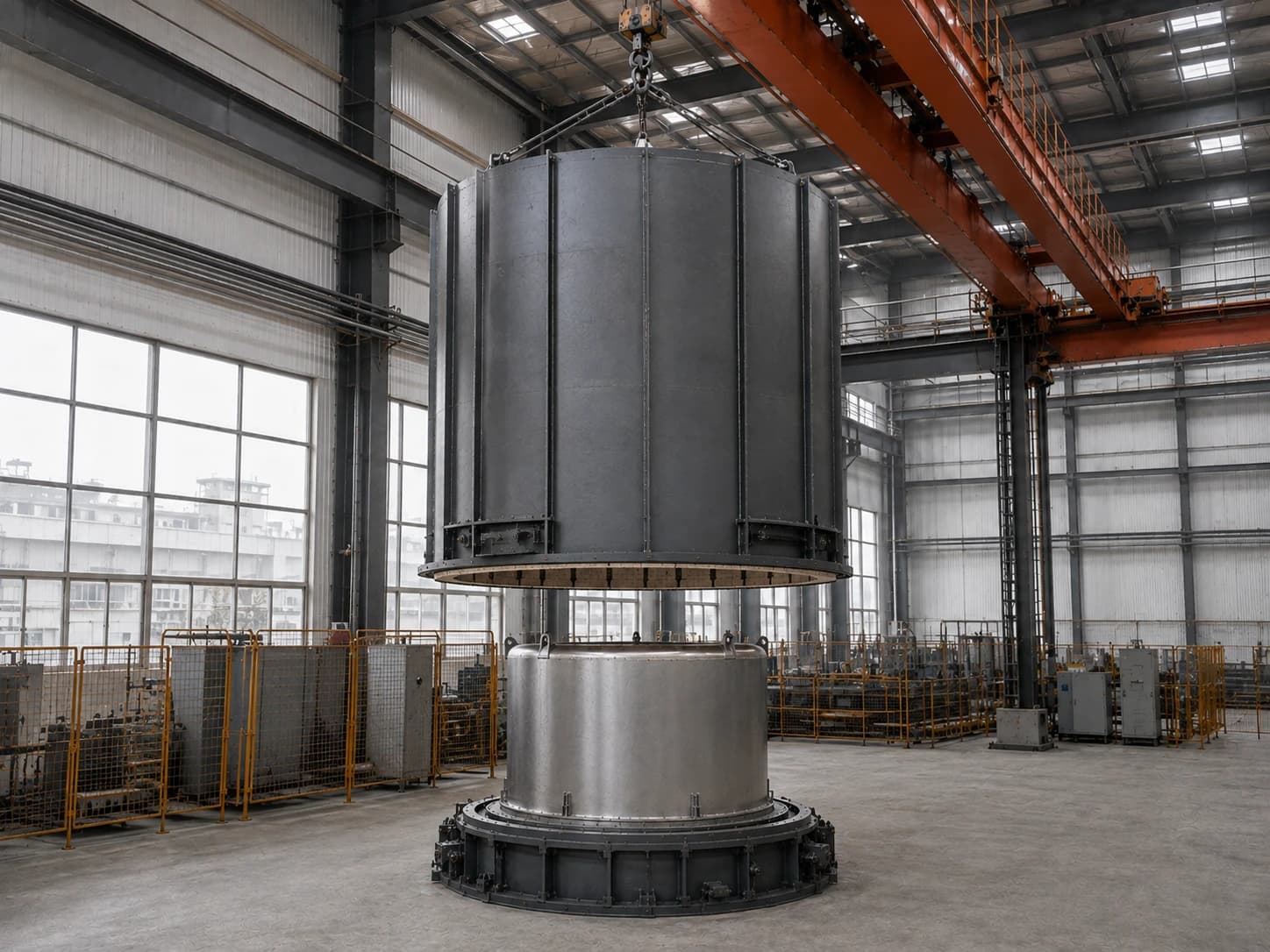

内罩、密封与置换
保护气氛罩式炉
需按气氛成分、表面质量和安全要求配置完整系统。
循环与导流
强制循环罩式炉
风机、导流和堆垛通道需按工况与温度等级校核。

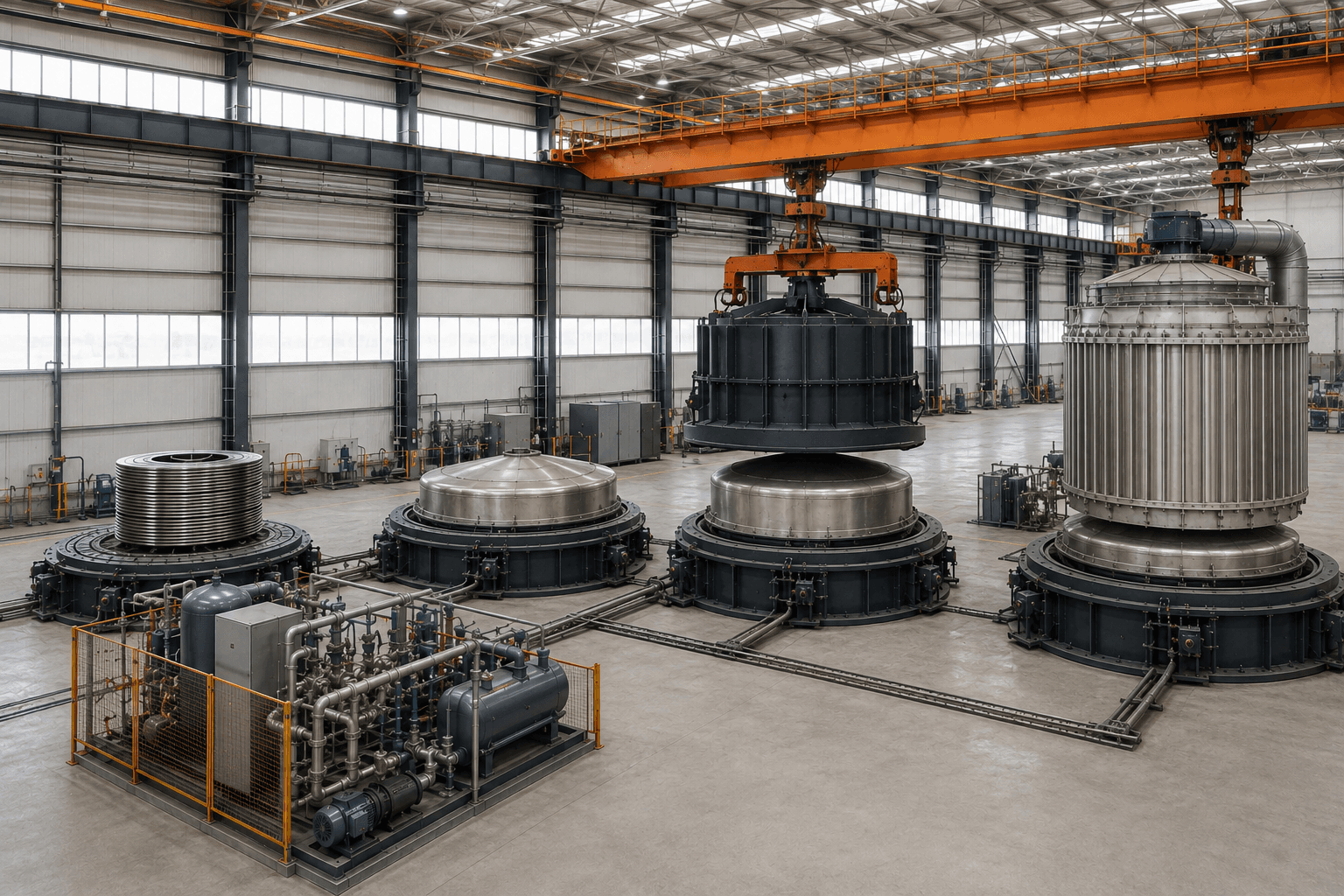

加热罩与炉台匹配
多炉台生产组织
多炉台、加热罩和冷却罩数量按生产节拍与物流核算。| 对应方案 | 更适合的工况 | 关键优势 | 必须核校 | 不应直接承诺 |
|---|---|---|---|---|
| 空气气氛罩式炉 | 盘卷、环件或料框装载的常规热处理 | 炉台固定，装载与炉罩结构边界清晰 | 装料堆垛、循环路径、炉台承载与净空 | 不脱离装载状态承诺温差和周期 |
| 保护气氛罩式炉 | 对氧化、脱碳或表面状态有控制要求的材料 | 可围绕内罩和气氛循环形成专项方案 | 气氛成分、露点、密封、置换、排放与联锁 | 不把通气等同于表面质量结果 |
| 强制循环罩式炉 | 需要加强堆垛间对流换热的工况 | 可围绕堆垛通道组织炉内循环 | 风机耐温、装料阻力、导流与检修空间 | 不把循环风量直接换算为均匀性结果 |
| 多炉台生产组织 | 批次稳定且需要提高罩体利用率的生产组织 | 可分解加热、保温和冷却占用时间 | 节拍、罩体数量、物流、吊装和备用策略 | 不在节拍资料不全时承诺产量 |
能力边界：有效区、装载与现场条件
把工作空间、装料或输送变量和设备结构变量分开，才能形成可核验的技术方案。
有效加热区≠炉罩结构内径与高度
工件净装载＋料具≠炉台与吊装系统校核载荷
边界变量必须分开表达
- 有效加热区
- 按约定测温方法确认，不等于炉罩结构尺寸。
- 装料包络
- 包含工件、堆垛间距、料框或支承结构。
- 炉台承载
- 按工件、料具、载荷分布和高温状态校核。
- 吊装载荷
- 炉罩、内罩、吊具和参与起吊部件按实际路径校核。
- 气氛边界
- 内罩密封、置换、循环、排放、监测和联锁成套确认。
- 能力承诺
- 不公开未经技术审核的最大尺寸、最大装载和周期。
| 数据分组 | 需要确认的内容 |
|---|---|
| 工件 | 材料、外径 / 宽度、高度、单件质量和堆垛方式 |
| 装炉 | 每炉数量、净装载、料具、层数、间距和支承 |
| 工艺 | 长期温度、最高温度、曲线、保温与冷却 |
| 气氛 | 成分、露点或表面目标、置换、循环和排放 |
| 生产 | 批次节拍、炉台 / 炉罩数量、吊装与物流组织 |
| 厂房 | 炉罩开启净空、行车能力、基础和公用条件 |

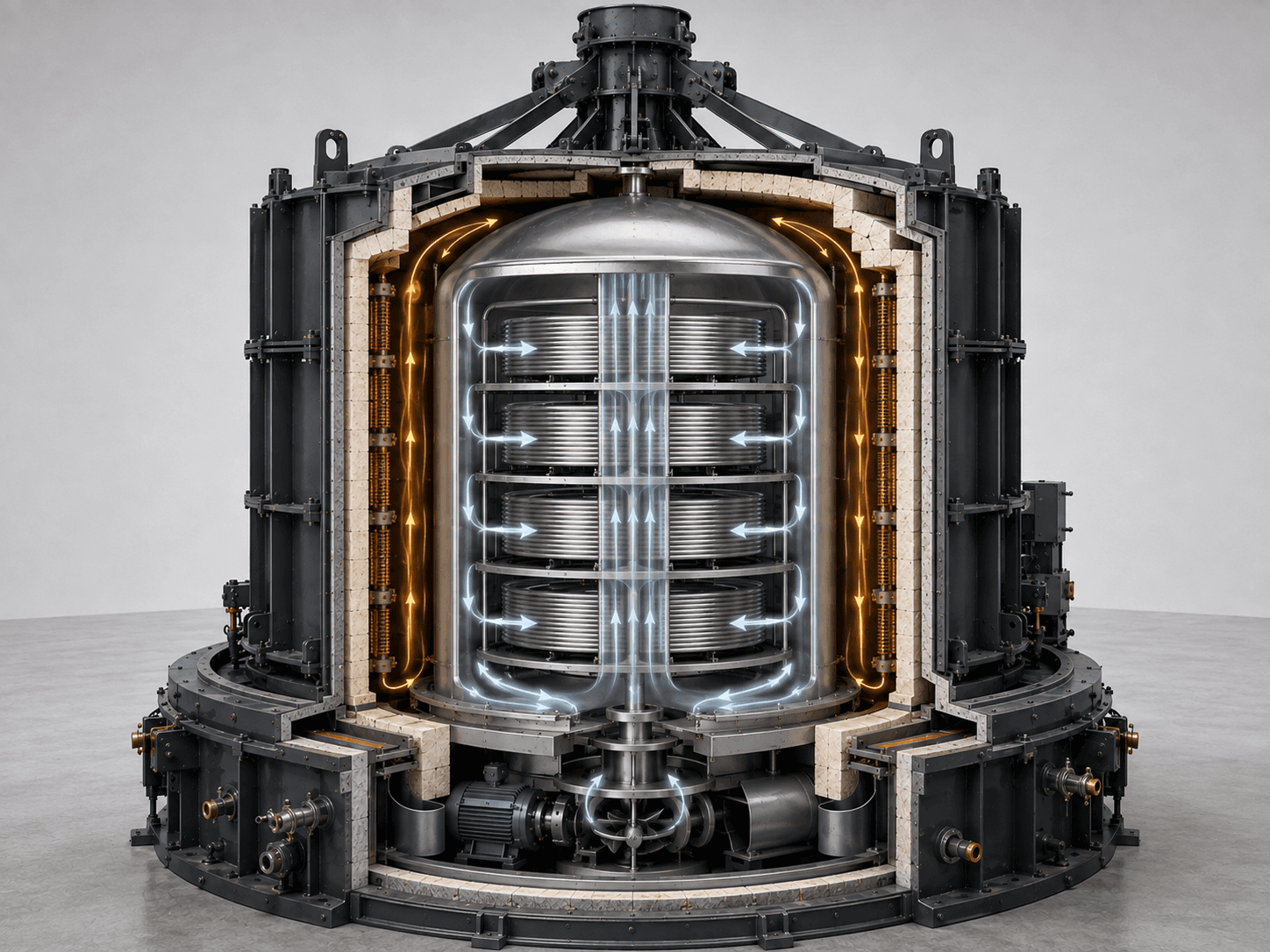

罩式炉关键结构与报价前确认项
结构示例用于建立设备语言，最终布置仍以工件、工艺、载荷、节拍和现场条件为准。
- 炉台与支承
- 加热罩与炉衬
- 内罩
- 循环装置
- 吊耳
报价前先确认的 5 项结构参数
- 1最大装料包络 ΦDload × Hload（mm）
包含工件、堆垛间距和随炉料具。
- 2单件 / 净装载 / 料具 / 炉台校核载荷（kg）
热负荷与结构载荷分开核算。
- 3炉罩 / 内罩 / 炉台有效结构边界（mm）
按气氛、循环、维护和密封要求确定。
- 4炉罩开启方式 / 吊装载荷 / 顶部净空（mm）
用于行车、吊具和厂房高度校核。
- 5气氛 / 置换 / 冷却 / 记录与联锁
保护气氛项目需形成完整安全边界。
炉台与支承
按装料、载荷分布、密封和热循环确定。

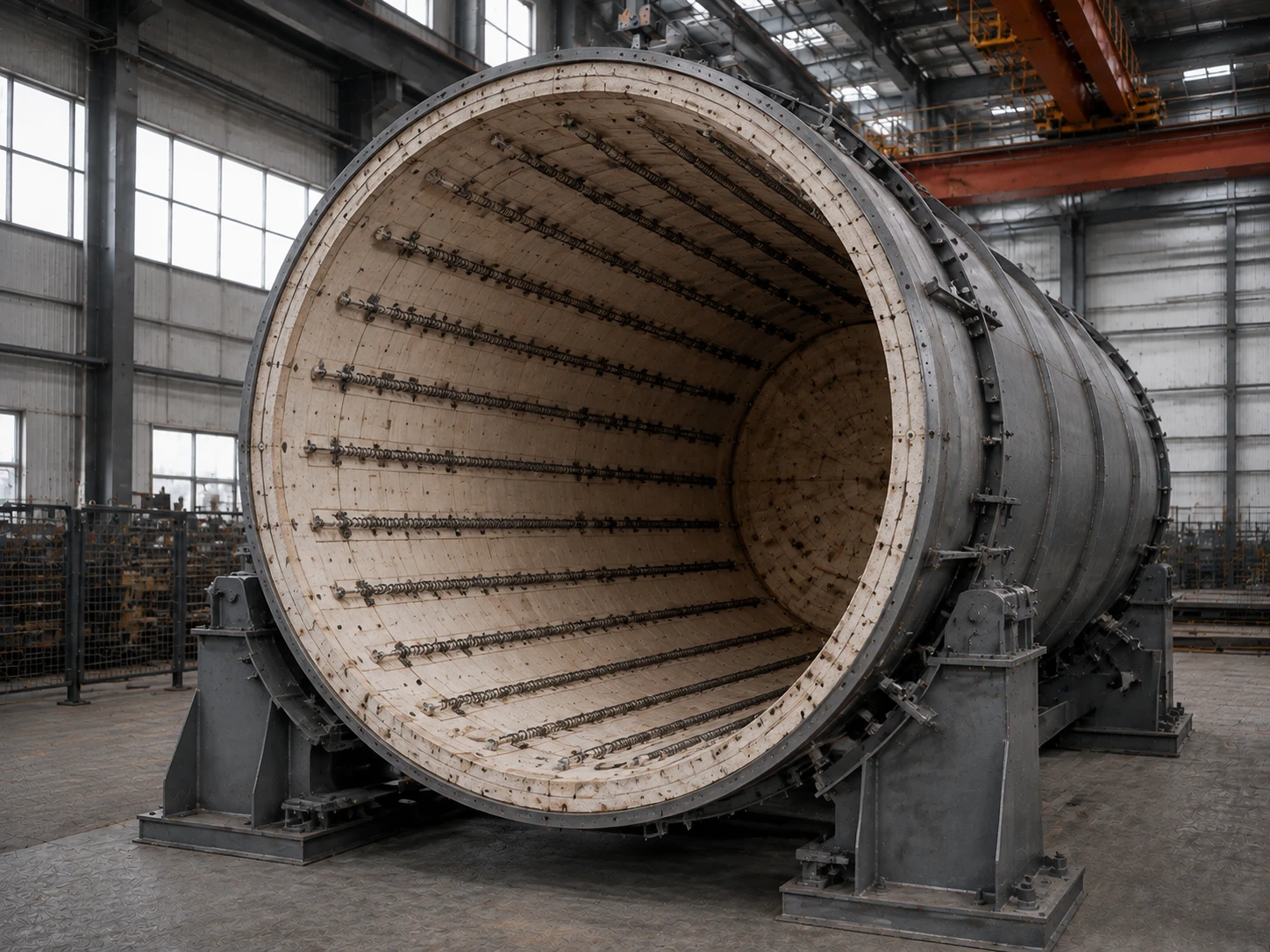

加热罩与炉衬
按有效区、热源、温度等级和升降方式设计。
内罩与密封
按气氛目标、置换、承压边界和检修方式选配。

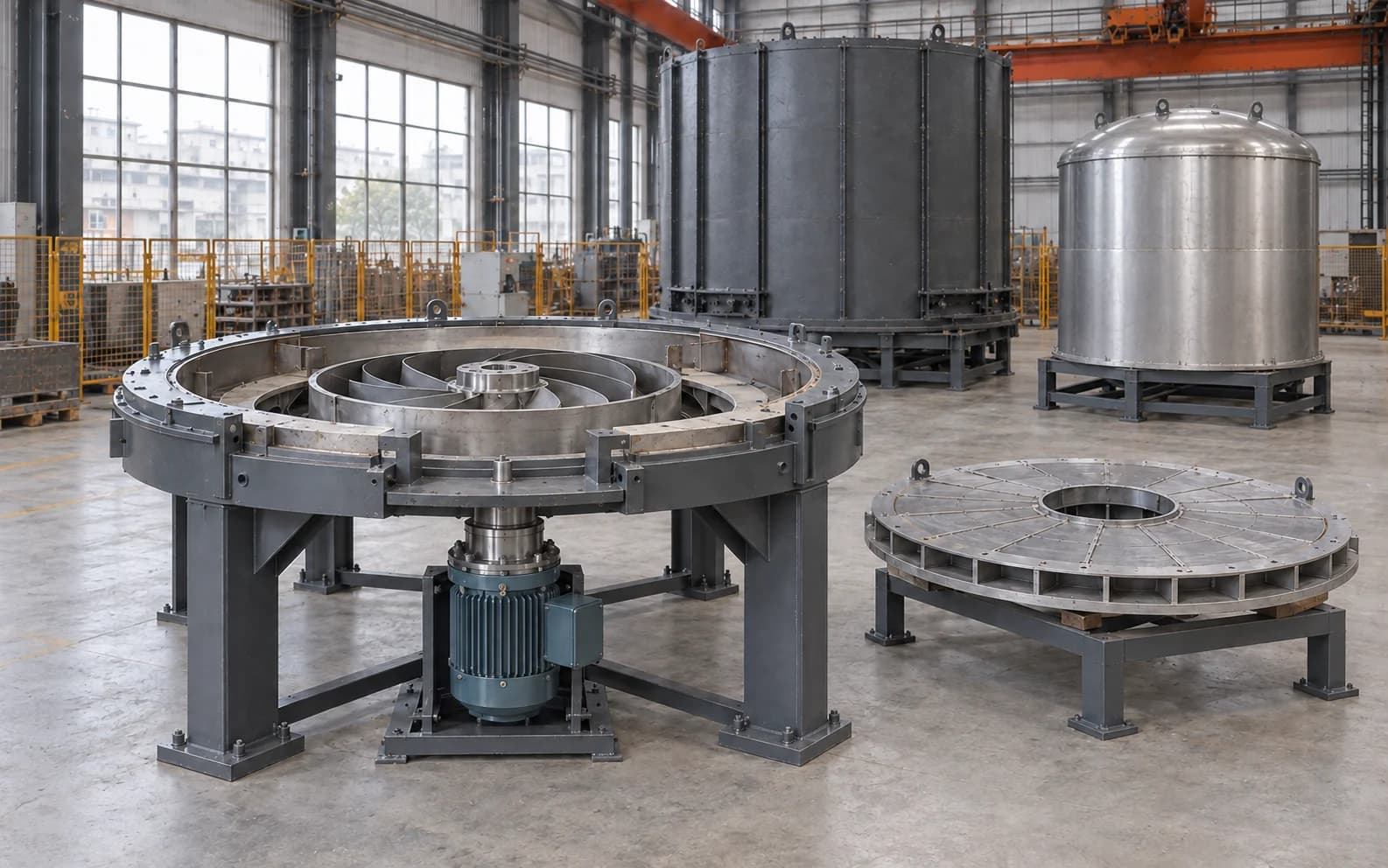

循环与导流
风机、导流和装料通道按温度与堆垛阻力校核。
吊装与冷却
罩体起吊、换罩、冷却路径和操作区域统筹确认。

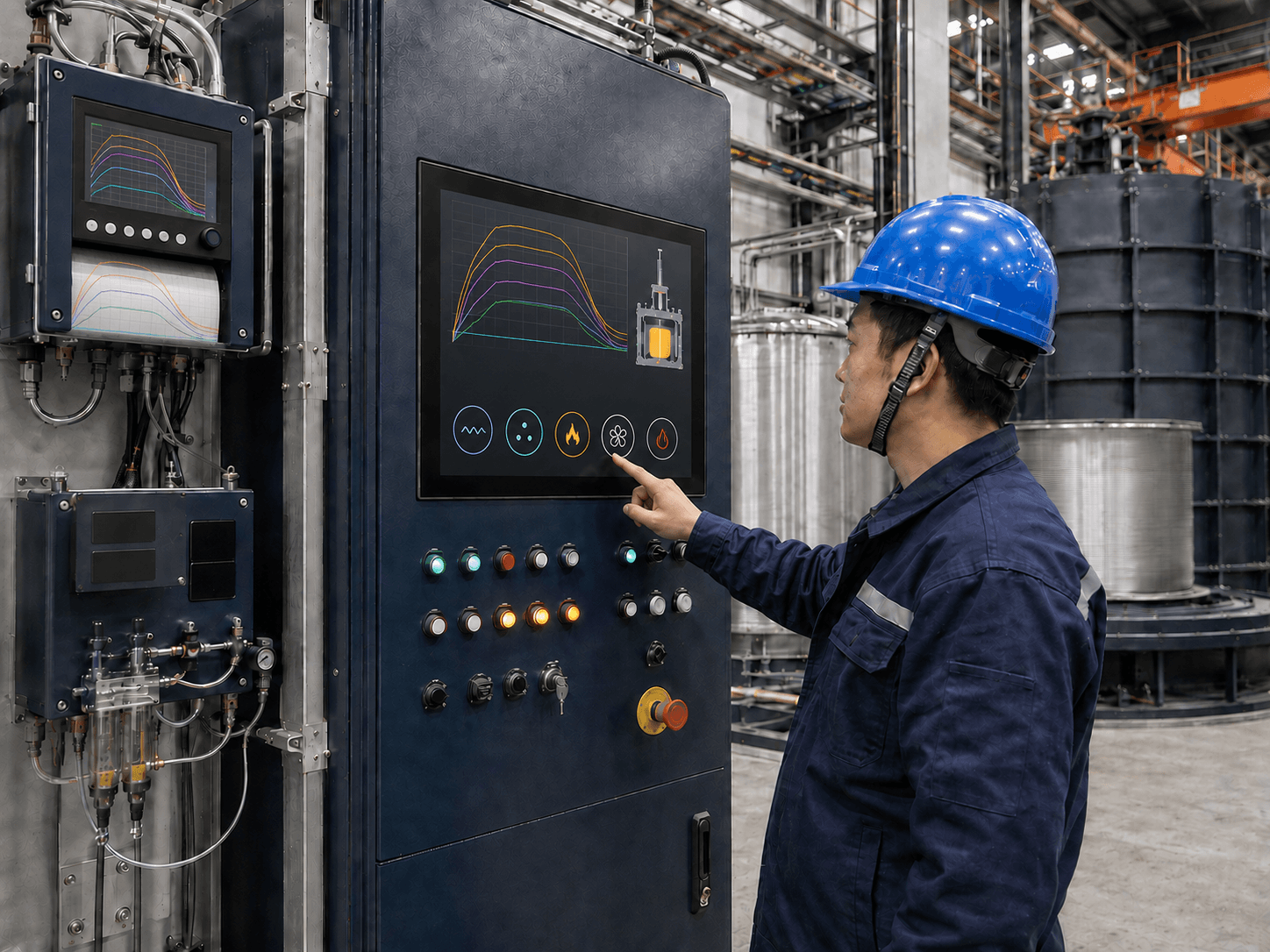

电控与安全
控温、记录、气氛监测、报警和联锁按项目约定。
采购与技术最常问的五个问题
回答只说明选型边界，不代替最终技术方案和合同附件。
盘卷、线材、卷材、环形件或通过料框堆垛在固定炉台上的工件，可先进入罩式炉评估。仍需核对装料外形、堆垛方式、炉台承载、气氛和吊装条件。
不是。空气气氛、保护气氛、内罩、冷却罩和强制循环均应按材料、表面质量、工艺与安全要求选配，不能作为默认配置。
有效区需要按测温与使用条件确认，并预留循环、导流和安全间隙。装料包络和有效区是不同变量，不能直接等同。
多炉台可用于组织加热、保温和冷却，但实际产量还受工艺周期、装卸、罩体数量、冷却、吊装和物流约束，应完成节拍平衡后判断。
至少需要材料、装料外形、堆垛方式、每炉数量、净装载、料具、长期与最高温度、工艺曲线、气氛和冷却目标、炉罩开启净空及行车条件。
相关设备与选型资料
先比较装料或输送方向，再带着完整工况进入技术沟通。
相关设备

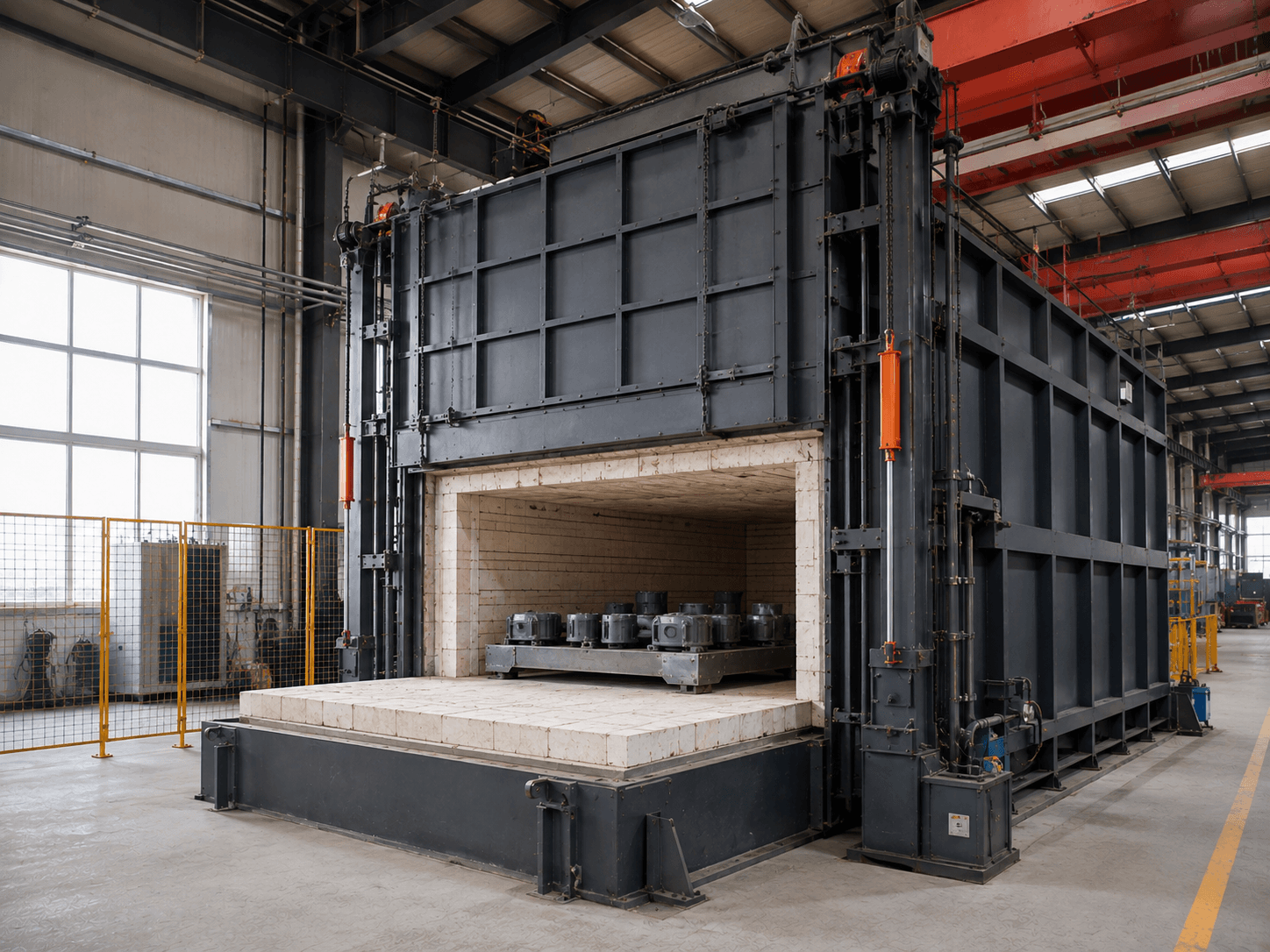

箱式炉
炉门装卸任务可比较箱式结构。

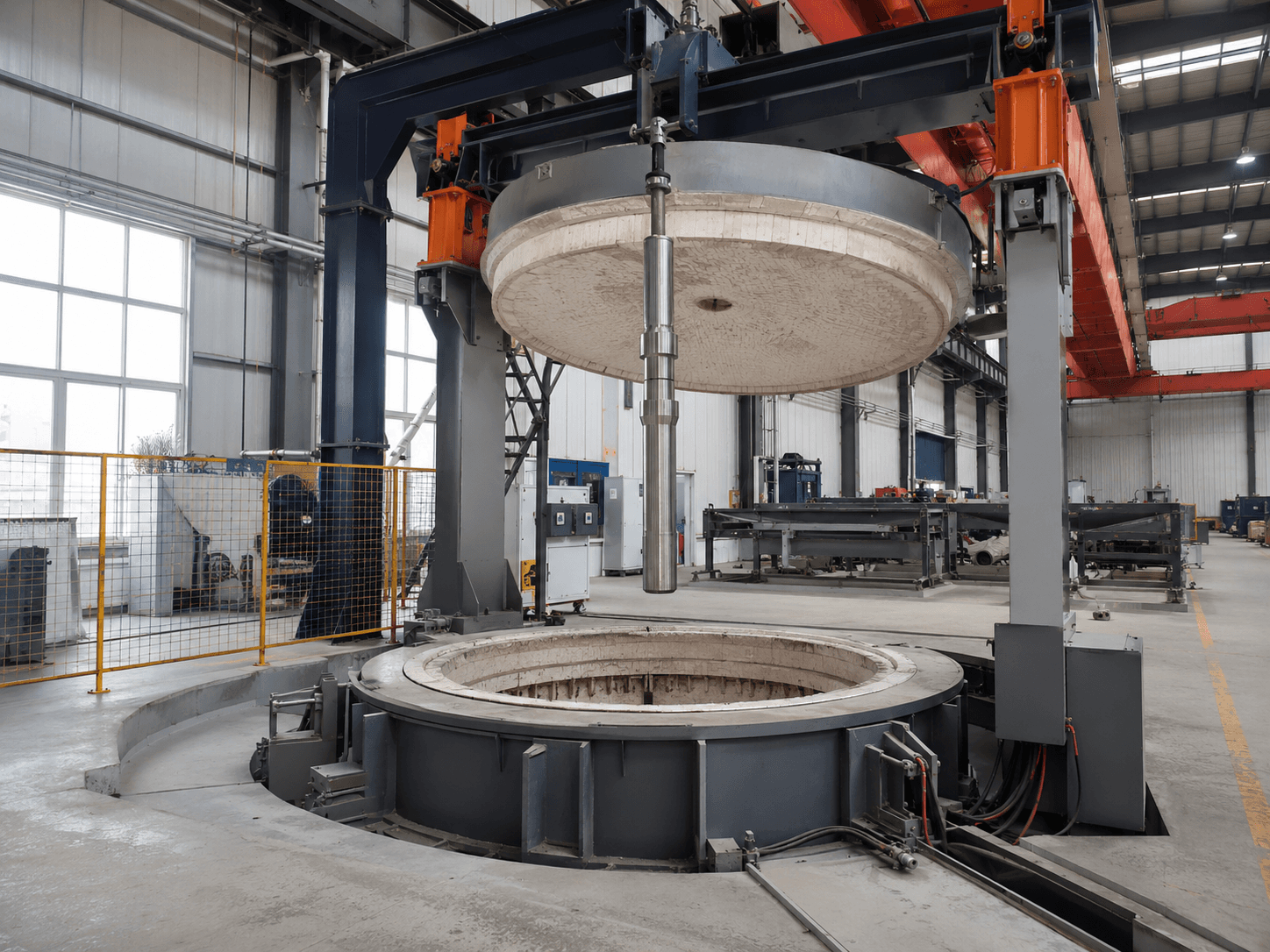

井式炉
长轴与杆件可比较竖直装炉。

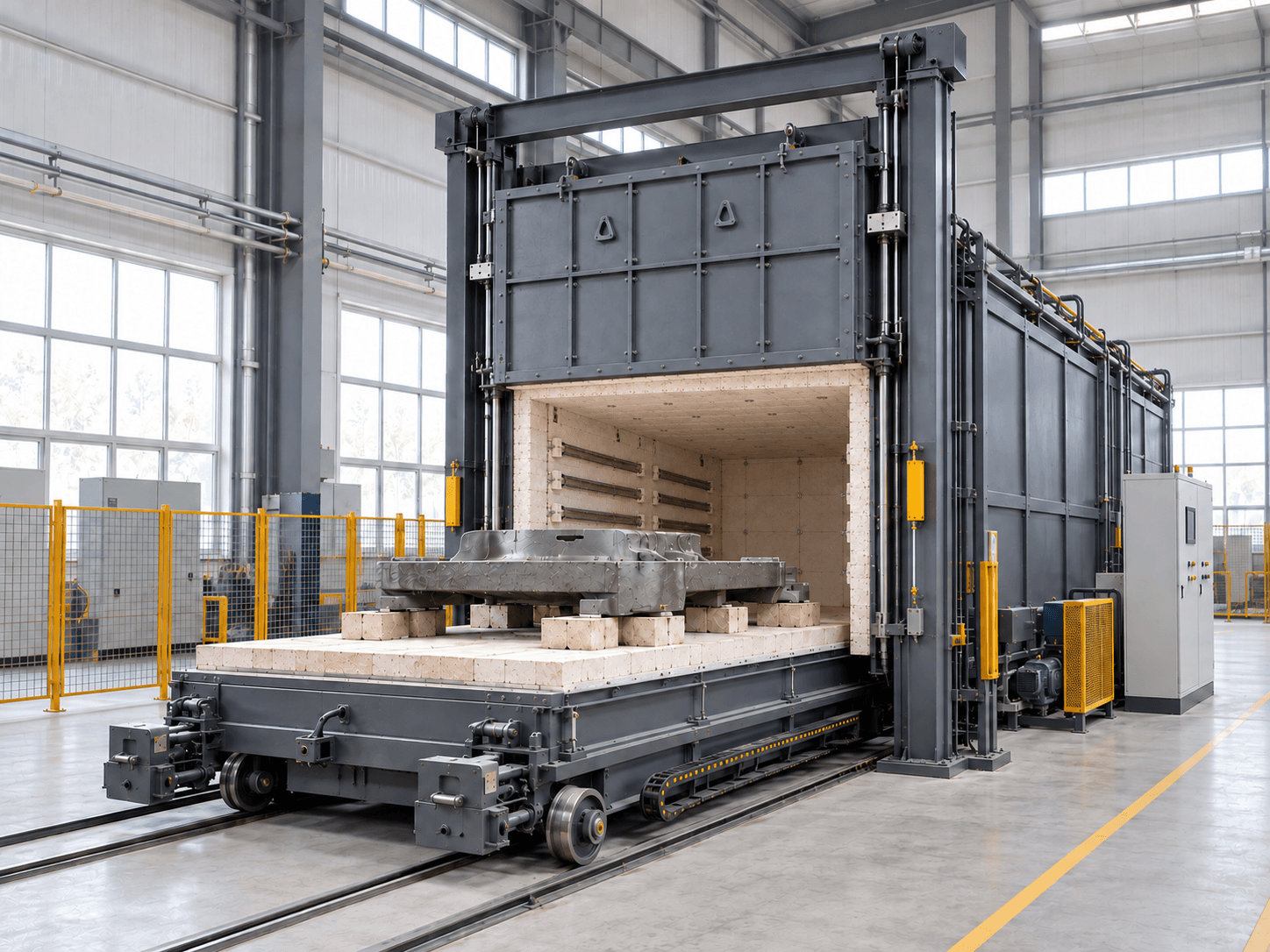

台车炉
