大型齿轮调质台车炉怎么报价?先报工件,再报炉膛

发布于苏能工业炉工程技术团队&唐荔

大型齿轮调质(淬火后进行高温回火)台车炉报价,不能只报一个齿轮外径、炉膛尺寸或装载重量。更稳妥的做法,是先把工件包络、装炉任务、调质曲线、淬火转移、能源条件、控制追溯、验收边界和现场供货八项输入放到同一份询价资料中。输入一致,供应方才能在同一工况下说明方案组成、责任边界和价格口径。

苏能可变容台车炉方案将垫铁、工装列入买方供货,并注明买方提供产品几何数据、卖方负责设计。大型齿轮询价应把工件、支承工装与现场轨道分开说明;供应方只报价炉体时,继续确认料架、支承、装卸、轨道和淬火配套的范围。历史台车炉方案用于说明供货关系,不能直接作为另一种齿轮工况的价格或承载结论。

这是一套询价准备方法,不是通用估价公式。江苏苏能工业炉工程技术团队建议,采购方先说明“要处理什么、怎样生产、怎样验收、现场提供什么”,再由设备方进行有效工作区、承载、热工、动作与接口设计。具体炉型、参数、价格和供货内容,以双方确认的技术方案、报价文件和合同为准。

为什么只报炉膛尺寸不够

同样写着“大型齿轮调质台车炉”,工件材质、最大与常用规格、每炉数量、摆放方式、工装、工艺曲线、淬火转移和现场接口都可能不同。设备名称相同,不代表设计任务和供货范围相同。

炉膛几何空间也不等于有效工作区。工件和工装需要落在双方约定的工作区域内,并与承载、热循环、装卸动作和温度测试边界对应。因此,应先冻结工件与生产任务,再确定设备几何尺寸和报价范围。

八项询价输入

1. 工件包络:最大件与常用件都要报

至少说明材质、最大与常用外形、外径、厚度或高度、单件重量,并提供可用于布置的图纸或清单。最大件用于界定能力边界,常用件用于核对日常组合;只给最大外径,无法说明工件如何支撑、怎样摆放和怎样进出炉。

2. 装炉任务:数量、姿态、工装和载荷分布一起确认

说明每炉数量、是否混装、平放或其他经确认的装夹方式,以及料盘、垫块、支撑和吊具的外形与重量。台车平台大小不等于承载任务已经清楚,单件重量、总装载、工装重量和载荷分布需要在同一张装炉图中核对。

3. 调质曲线:把工艺输入与设备任务分开

采购方或工艺责任方应提供材料、升温、保温、冷却路线及允许的生产节拍等要求。设备方据此评估加热、循环、控制和动作方案。工艺曲线不是只写一个最高温度;项目需要的具体温度、时间和判定方法,应由双方文件确认。

4. 淬火转移:说明路径、动作和责任点

大型齿轮出炉后的开门、台车运行、吊装或转运、进入冷却介质等动作会影响总体布置和配套范围。询价时应说明转移路线、相关设备、厂房物流、安全隔离和各方责任点。本文不提供通用转移时间,也不把设备动作完成等同于产品结果合格。

5. 能源条件:先报现场能提供什么

说明可用电力或燃气条件、接入位置和相关公用工程。不同能源路线会带来不同的加热或燃烧、配电或接气、排烟及专项安全任务。装机能力不等于实际能源消耗,不能仅凭一个功率或燃烧能力数字判断运行成本。

6. 控制追溯:把功能、记录和联锁写清

说明程序运行、温度记录、报警、权限、数据保存和设备联锁需求,以及是否需要与淬火、吊运或其他系统交换信号。品牌和型号可以比较,但不能替代功能、数量、接口和交付文件。控制分区更多,也不自动等于温场更好。

7. 验收边界:先约定验证什么、怎样验证

设备动作、温控系统、有效工作区内的温度测试、工件测温和产品检验是不同层级。询价阶段应说明工厂与现场分别验证什么,并明确区域、状态、测点、仪器、记录、判定和复验方法。设计目标、合同保证和实测结果要分开,不能互相替代。

8. 现场与供货:把接口写到责任分界点

运输、卸货、吊装、基础、轨道、行车、公用工程、电缆、排烟、安装、调试、培训、备件和文件交付,应按项目逐项明确责任方和交接位置。“含安装”“指导安装”或“用户自理”都需要继续写清范围,避免把未说明的接口留到现场再处理。

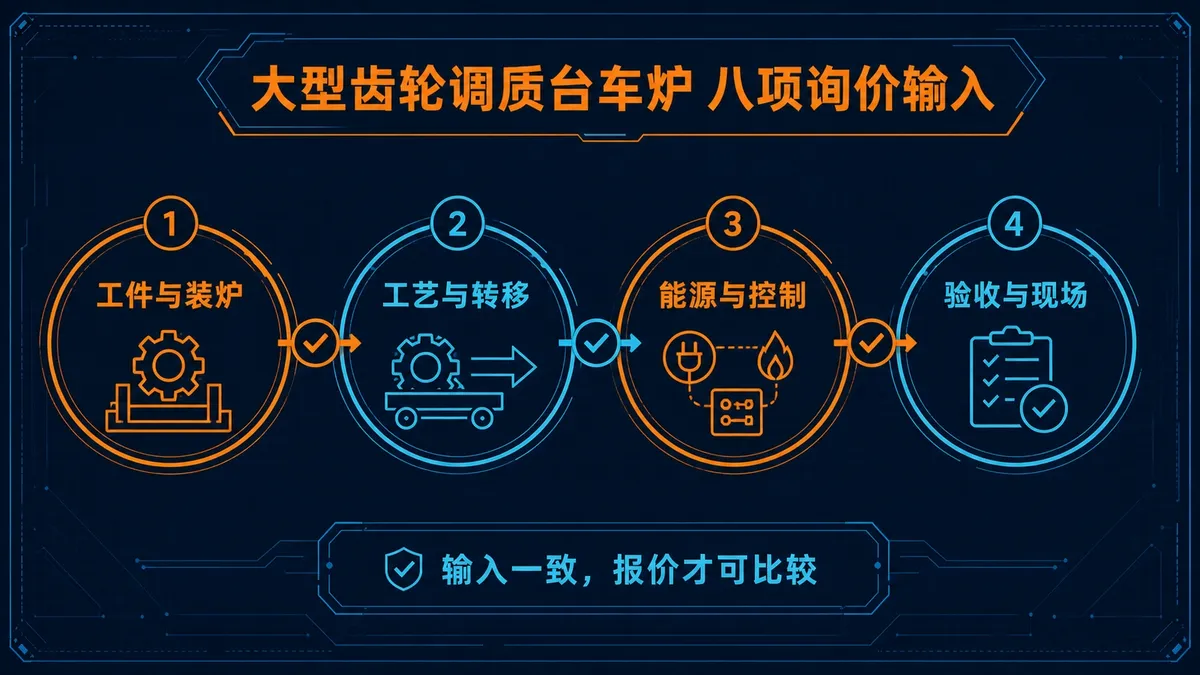

大型齿轮调质台车炉询价图,按工件与装炉、工艺与转移、能源与控制、验收与现场归集输入

报价前建议形成四份确认件

八项输入可以归入四份文件,便于多家供应方在同一口径下回应:

  1. 工件与装炉表:最大件、常用件、数量、姿态、工装和载荷分布;
  1. 工艺与转移说明:材料、曲线、冷却路线、动作顺序和生产组织;
  1. 现场条件表:能源、公用工程、基础、吊装、物流和可用空间;
  1. 责任与验收表:供货、不含项、工厂与现场测试、文件和复验。
收到方案后,再用同一份输入逐项核对技术偏差和商务差异。这样可以区分“价格不同”究竟来自配置、供货、验收还是输入假设不同,而不是只比较总价。

常见问题

只有齿轮外径和重量,能不能先报价?

可以用于初步沟通,但不足以形成可直接比较的正式边界。还需要常用件、装炉、工装、曲线、转移、能源、控制、验收和现场条件;缺失项应作为假设或待确认项单独显示。

炉膛越大,方案越稳妥吗?

不能这样判断。设备尺寸应从工件、工装、有效工作区、热循环、承载和动作包络共同确定。无依据地放大设备,可能改变投资、能源、占地和生产组织,也不自动带来更好的温场或产品结果。

设备验收通过,齿轮硬度和变形就一定合格吗?

不能直接等同。产品结果还受材料状态、前处理、装炉、工艺、转移、冷却和检验方法影响。设备指标、工件测温和产品检验应分别约定、分别记录。

苏能工业炉的工程与服务边界

江苏苏能工业炉有限公司从事工业炉及热处理装备的设计、制造和系统集成,并提供安装调试、改造与售后支持。公司可依据双方确认的工件、工艺、装载、转移、能源和现场资料,参与大型齿轮调质台车炉的方案、供货接口与验收边界评估。

公司不直接提供按件收费的热处理加工,也不替代采购方或工艺责任方确定产品工艺和质量责任。具体参数、价格、测试、安装与服务范围,以项目技术方案、技术协议、报价文件和合同为准。
