大型齿轮调质用什么炉？先看直径、单重和转运

大型齿轮调质不能只凭外径或设备名称决定炉型。先把工件包络（含单重与批量）、装炉姿态、工装支撑、工艺曲线、淬火转运和现场条件这六项锁定，再比较台车式调质炉与井式调质炉，方案才更具可执行性。

江苏苏能工业炉工程技术团队认为，选炉的核心不是哪一种设备“看起来更大”，而是齿轮以什么姿态稳定受热、怎样安全出炉并在工艺要求内完成转运。工件适合水平放置、需要整炉装卸，且现场具备台车进出、基础与吊装条件时，可优先评估台车式方案；工件适合垂直装夹，且厂房净高、起吊、装夹稳定性与淬火转移路径能够闭环时，应同步比较井式方案。

本文以台车式与井式两种常见周期式方案为比较起点；若项目存在特殊气氛、真空或其他工艺要求，仍需按工件和工艺条件评估相应专用方案。

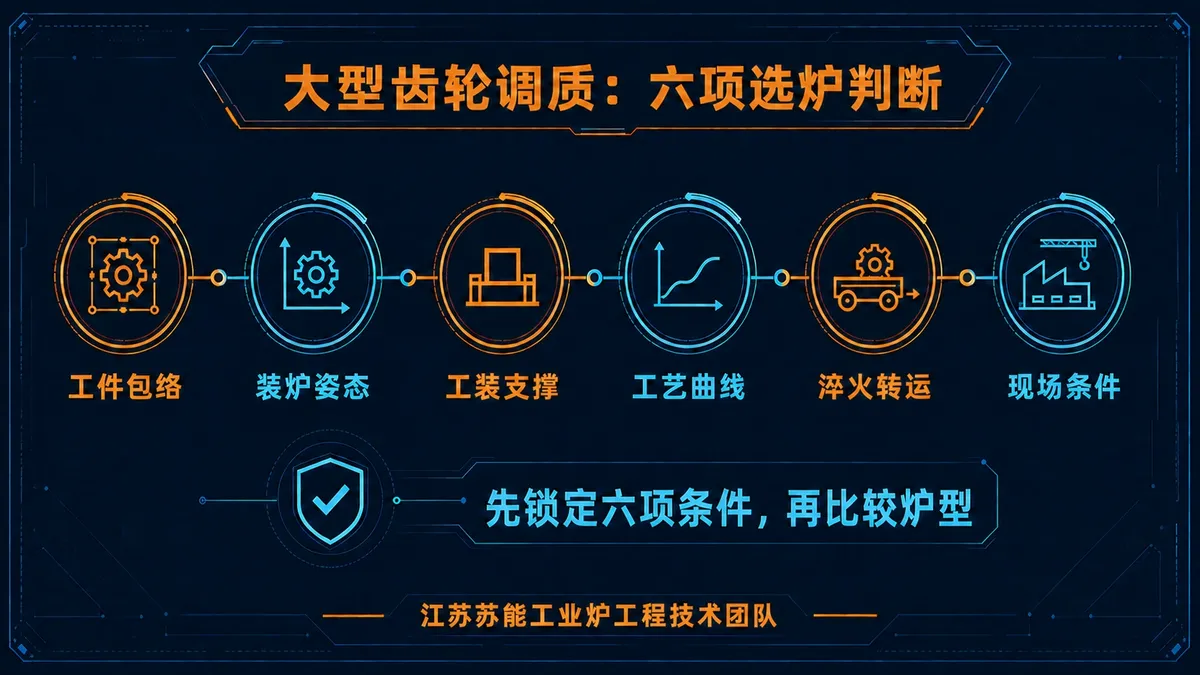

## 六项条件决定炉型初选

### 工件包络

最大外径只是起点，还要确认厚度、单重、常用规格、每炉数量和总装载任务。最大件通常决定设备能力边界，常用件与批量决定日常装载是否合理。

### 装炉姿态

平放、分层放置或垂直装夹会改变空间占用、吊装方式、受力位置和转运动作。姿态应由工件结构、工艺和现场条件共同确认，不能只按习惯选定。

### 工装支撑

工装需要同时满足承重、热态使用、装卸和转运要求。支撑位置、工装自重和占用空间会进入有效工作区校核，不能在设备选型完成后才补。

### 工艺曲线

调质项目需要明确材料、升温、保温、冷却和回火要求，以及过程记录与产品验收方法。只给最高温度，无法确定完整的加热、循环、控制和记录边界。

### 淬火转运

炉门或炉盖开启、台车或吊具动作、工件出炉、路线避让、进入淬火设施和安全联锁应放在同一时间链上核对。具体转移要求来自项目工艺文件，没有适用于所有大型齿轮的统一时间。

### 现场条件

台车式方案要核对轨道、基础、炉前空间与行车覆盖；井式方案要核对基础或坑体、厂房净高、垂直起吊、防护和检修。两类方案都要确认能源、公用工程、物流隔离和维修空间。
