大型齿轮调质炉怎么选尺寸？先冻结六个边界，再定设备尺寸

江苏苏能工业炉工程技术团队把这套判断归纳为六步：工件包络、装炉任务、工装占用、热循环边界、有效工作区、动作与现场复核。它既适用于台车式方案的长宽高确认，也适用于井式方案的直径、深度与厂房净高核对；具体路线仍应结合工件姿态和工艺条件确认。

## 炉膛不是比工件大一点就行

工件能够静态放进炉内，只说明几何上可能容纳，并不能证明它处在可约定的有效工作区内，也不能证明装卸、加热循环、出炉转运和检修动作能够完成。

炉膛几何空间与有效工作区是两个概念。有效工作区需要在图纸和技术文件中界定，并与温度测试区域、状态和判定方法对应。工件、工装、支撑结构和必要间距都要落在这一边界内。间距取多少，应由装炉方式、热循环和设备设计共同校核，不能套用跨项目的固定数字。

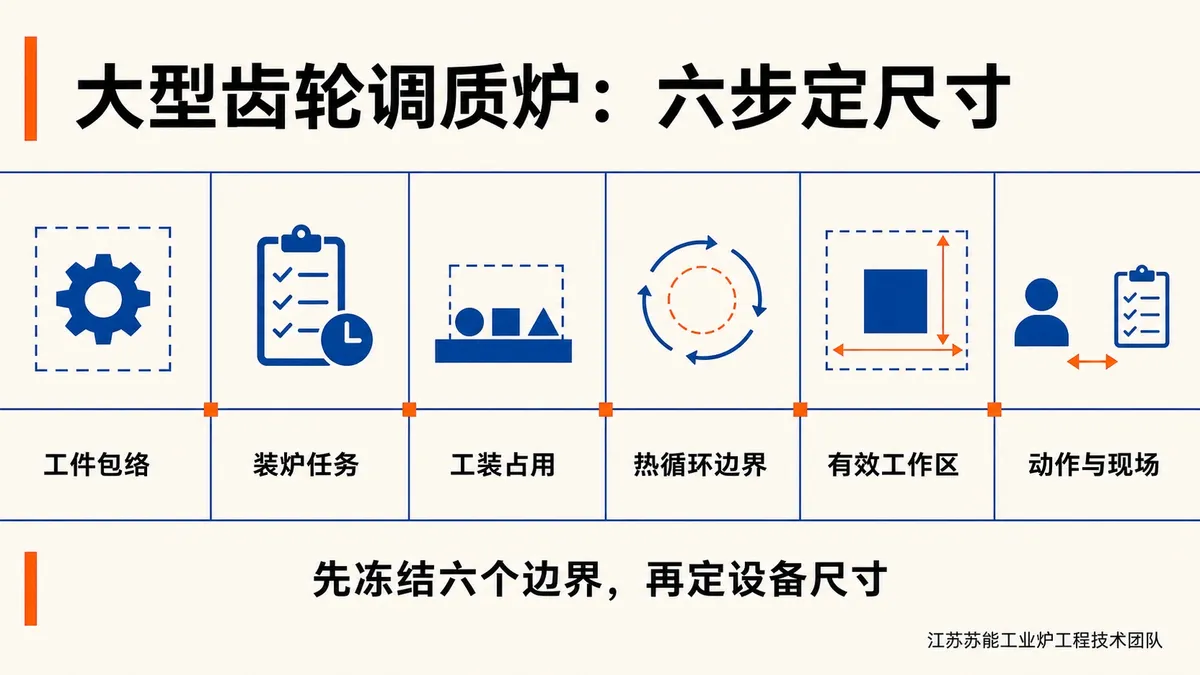

## 六步冻结尺寸

### 一、列出工件包络

分别提供最大规格和常用规格，并说明材质、外径、厚度或高度、单重。最大件决定能力边界，常用件决定日常组合和摆放。只按最大件放大设备，可能出现最大件能装、常用批次却难以合理组织的情况。

### 二、画出装炉任务

平放、分层或经确认后的垂直装夹，占用的长宽高、直径、深度和吊装空间都不同。每炉是单件、同规格组合还是多规格混装，也会改变布置。若采用台车式路线，需要核对水平装炉、台车承载、炉门和进出方向；若比较井式路线，还要核对垂直装夹、炉深、吊具、厂房净高和基础。这些差异用于尺寸校核，不表示某一种炉型普遍更合适。

### 三、计入工装占用

垫块、料盘、支撑或专用夹具会占用空间，并参与承载、吊装和转运。尺寸冻结前，应明确工装外形、支撑位置、热态使用方式和与工件的组合关系。未经工艺和结构验证，不能把某种支撑写成控制变形的保证。

### 四、校核热循环边界

大型齿轮及工装会改变炉内流动与换热条件。工件之间、工件与炉内边界之间需要多少空间，应由装炉任务、循环组织和设备设计共同确认，不能用一个固定留量替代热循环校核。

### 五、冻结有效工作区

把工件、工装和必要空间组合后，形成项目约定的有效工作区。随后再由结构、保温、加热循环、炉门或炉盖、台车或炉体等设计确定设备几何尺寸。验收也应回到约定区域、测试状态和判定方法。

### 六、复核动作与现场

还要确认炉门或炉盖能否完整开启，台车或吊具能否进出，工件能否避让厂房结构，出炉后能否进入转运与淬火路径，检修部件能否抽出。台车式方案通常核对轨道、炉前空间、基础和行车覆盖；井式方案通常核对基础、厂房净高、垂直吊装、炉盖动作和防护。
