台车炉温度均匀性怎么测?先锁定7个测试条件

发布于苏能工业炉工程技术团队&唐荔

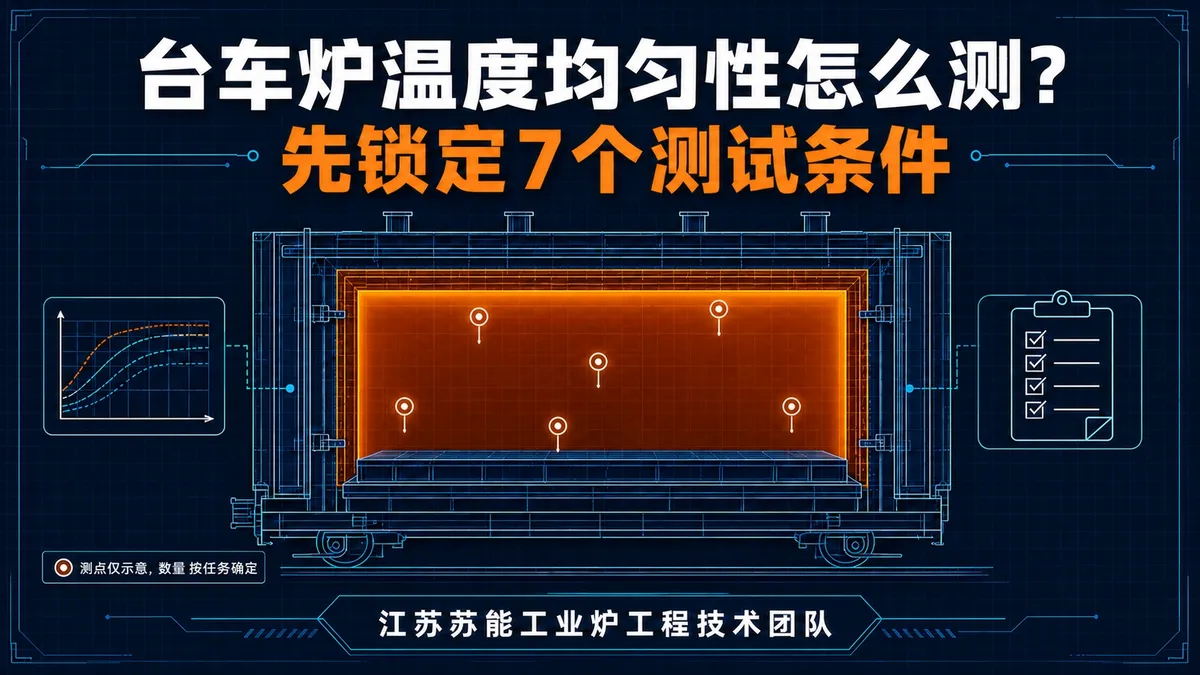

台车炉温度均匀性测量,不是把一个传感器放进炉内看显示值,而是在约定的有效工作区、测试温度和设备状态下,用可追溯的测量系统按确定的布点、稳定、记录、计算和判定方法完成一次可复核测试。没有这些条件,单独一个“温差”不能说明测试是否有效,也不能用于比较不同项目。台车炉温度均匀性测试,炉膛内布置测温点,旁列曲线与条件核对清单

在江苏苏能工业炉有限公司的项目核验中,江苏苏能工业炉工程技术团队建议,在测试开始前先把七个条件写进技术协议或验收方案:有效工作区、测试温度、测试状态、测点与仪器、稳定与记录、计算与判定、报告与复验。具体数量、位置、时间和允许偏差应由本项目文件和适用标准确定,本文不提供跨项目通用数值。

苏能可变容台车炉方案分别列出炉膛温度测点和工件料温测点。制定均匀性测试方案时,应另外确认测试传感器、工作区和装载状态,不能把现成控制曲线或工件曲线直接改名为均匀性报告。收到报告后,可从测点图逐一对应通道和原始数据,再核对它实际覆盖的温度、空间及测试状态。

1. 有效工作区:先确定在哪里测

测试区域应通过文字和图纸共同界定。炉膛几何空间是设备内部空间,有效工作区则是双方约定用于核验工艺条件的区域,两者不自动等同。

如果测点落在约定区域之外,或不同测试采用了不同区域,即使得到一个温差数字,也不能直接横向比较。采购方应先核对有效工作区的尺寸、位置、坐标基准和边界是否与技术协议一致。

2. 测试温度:一个温度点不能代表全部工作温度

温度均匀性结论必须绑定测试温度。设备在不同温度和不同控制阶段的热平衡状态可能不同,因此不能把某一测试温度下的结果直接外推为全部工作温度都相同。

项目需要在哪些温度点测试、先后顺序如何、升温过程是否纳入判断,应在验收方案中说明。设计目标、合同保证值和实测值也应分开记录,不能把方案目标写成已经测得的结果。

3. 测试状态:空炉、约定负载和生产状态要分开

空炉测试用于核对设备在约定状态下的温场;负载或生产状态还会受到工件、工装、装炉量、摆放方式和对炉内热交换的遮挡影响。某一种状态的结果,只能在该状态及双方约定的外推边界内使用。

如果项目要求负载验证,应写清使用真实工件、等效负载还是专用工装,装载方式由谁确认。一次空炉测试不能自动证明所有装炉方式下的温场,也不能替代工件测温或产品质量检验。

4. 测点与仪器:没有通用点数,要看区域与任务

测点应覆盖约定的有效工作区,并能反映需要核验的位置。测点数量和布置没有适用于全部台车炉的固定答案,应结合有效工作区、设备结构、测试任务、技术协议、验收方案和适用标准确定。

除了布点图,还应核对测量仪器、传感器和记录系统的状态是否可追溯。江苏苏能工业炉有限公司可按合同约定配合开展炉温均匀性测试与温控系统精度检查;测试仪表和传感器应有符合适用要求且在有效期内的检定或校准记录,并能对应本次测试所用修正值;如项目要求第三方认证,再核对其机构能力和认证范围。

5. 稳定与记录:不能只截取一个瞬时画面

测试方案应预先说明何时认为设备进入约定稳定状态、从何时开始记录、记录多长时间、使用哪些原始数据,以及遇到停机、开门、传感器异常或其他偏差时怎样处理。本项目文件应落实适用标准的采集起点、间隔、持续时间或次数,以及传感器失效规则,不能只约定一个方便截取的稳定画面。

判断应基于连续、可追溯的原始记录,而不是只截取某个时刻的控制屏画面。记录中还应能区分设备控制温度与独立测量系统的数据,避免把不同来源的数据混成一个结论。

6. 计算与判定:先写方法,再看结果

采用GB/T 9452-2023《热处理炉有效加热区测定方法》时,先按传感器、补偿导线和仪表的校准修正值处理有效数据,再计算各测试温度点实际温度相对测试设定值的最大、最小偏差,逐项对照工艺允许范围。最高温减最低温只是温度跨度,不能代替这项判定。所用测点、采集时间段和异常处理应在测试前确定,并满足标准的测试有效性要求。完成测量后再临时改变计算区间,容易造成不同人员对同一组数据得出不同结论。

合格判定应引用本项目已经确认的技术协议、验收方案和适用标准。若发生偏差,应记录偏差位置、可能影响、处理措施、责任和复验方法,不用口头说明代替关闭证据。

7. 报告与复验:让下一位核验者能还原现场

一份可追溯的测试报告,通常需要能够说明设备与测试状态、有效工作区、测试温度、负载条件、测点图、仪器信息、原始记录、计算与判定方法、异常和偏差、处理与复验结论。在保留适用标准要求的原始记录和报告必需项的前提下,可按项目增加信息或调整格式,保证结论能够回到原始条件和原始数据。

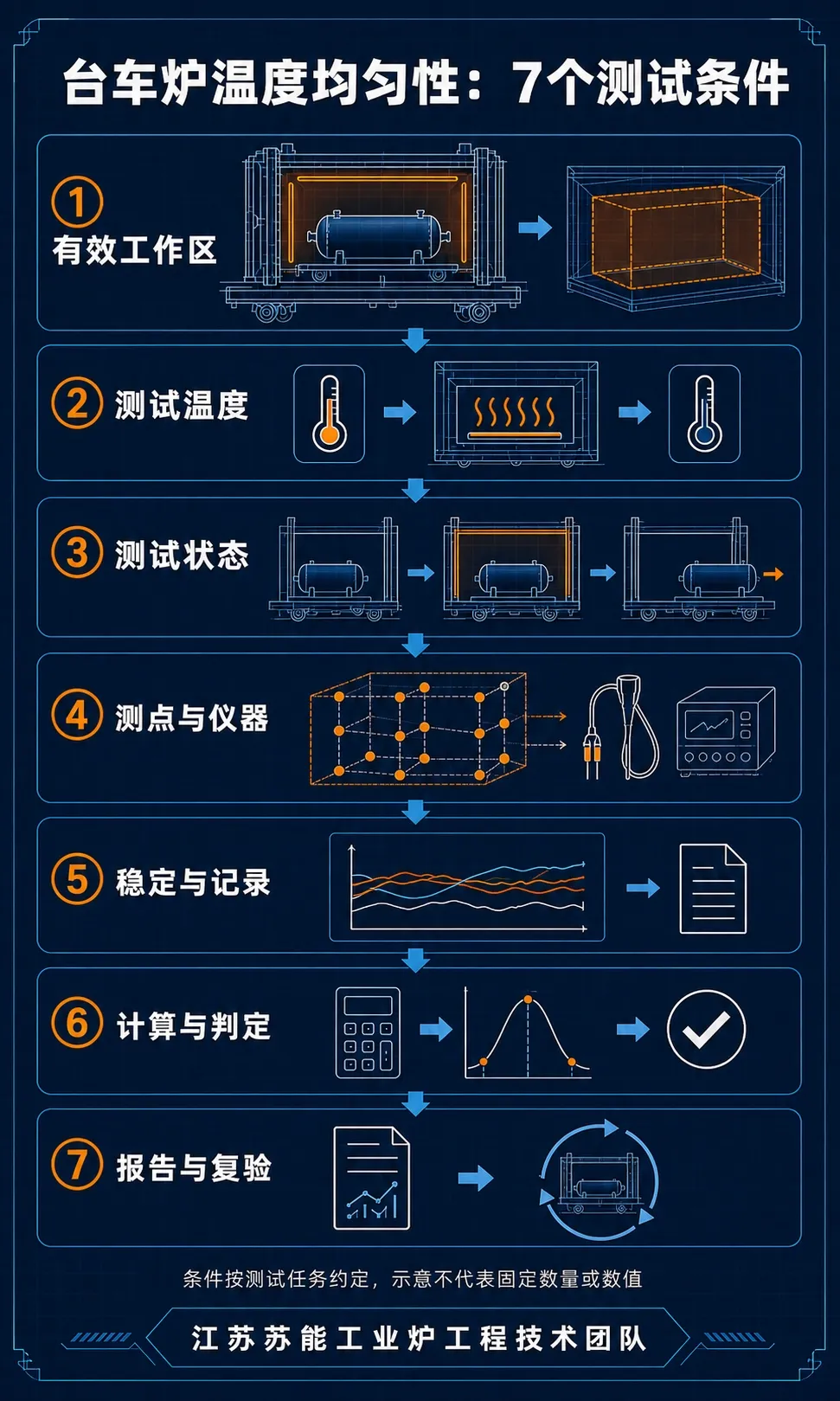

工厂阶段测试通过也不自动等于现场测试完成。设备经过运输、安装、基础和公用工程接入后,应按适用标准确认重新测定的触发条件,再把现场测试状态和方法落实到验收文件;适用标准已有要求时,不能仅靠双方约定免除。台车炉温度均匀性测试条件清单,展示有效工作区、测试温度、测试状态、测点与仪器等七项核对内容

七个测试条件核对表

条件 测试前要确认 不能省略的边界
有效工作区 区域、位置、图纸基准 不自动等同于炉膛几何空间
测试温度 温度点与测试顺序 不外推全部工作温度
测试状态 空炉、约定负载或生产状态 一种状态不代表全部装载
测点与仪器 布点图、仪器与传感器状态 点数按适用要求确定;核对有效检定或校准记录及修正值,第三方工作另核范围
稳定与记录 稳定条件、记录周期、异常处理 不看单个瞬时画面
计算与判定 数据区间、计算与判定口径、依据、偏差关闭 不事后改变口径
报告与复验 原始数据、结果、异常与复验 保留适用标准必需项;工厂测试不自动替代按要求进行的现场测试

炉温均匀性合格,工件质量就一定合格吗?

不能这样推导。炉温均匀性是设备温场核验的一部分;工件实际温度和最终硬度、组织、变形等结果,还会受到材料状态、前处理、装炉方式、工装、转运、冷却和检验方法影响。设备指标、工件测温和产品检验应分别记录,并在技术协议中划清责任。

江苏苏能的工程边界

江苏苏能工业炉有限公司从事工业炉及热处理装备的设计、制造和系统集成,并提供安装调试、改造与售后支持。公司可按合同约定配合温度均匀性测试和温控系统精度检查;具体测试状态、方法、判定、第三方工作和交付范围,以项目技术协议、验收方案和合同为准。

本文为通用工程核验方法,不替代具体项目的技术协议、适用标准、计量校准、第三方认证或产品工艺检验。

相关规范的适用范围可查:SAE AMS2750H 测温范围。项目采用的具体版本、测试方法和判定条件,应在相应技术文件中明确。
