履带板与材料
牌号、前序状态、履齿形状、板身截面、安装孔与基准面；补充单件重量及需覆盖的型号。

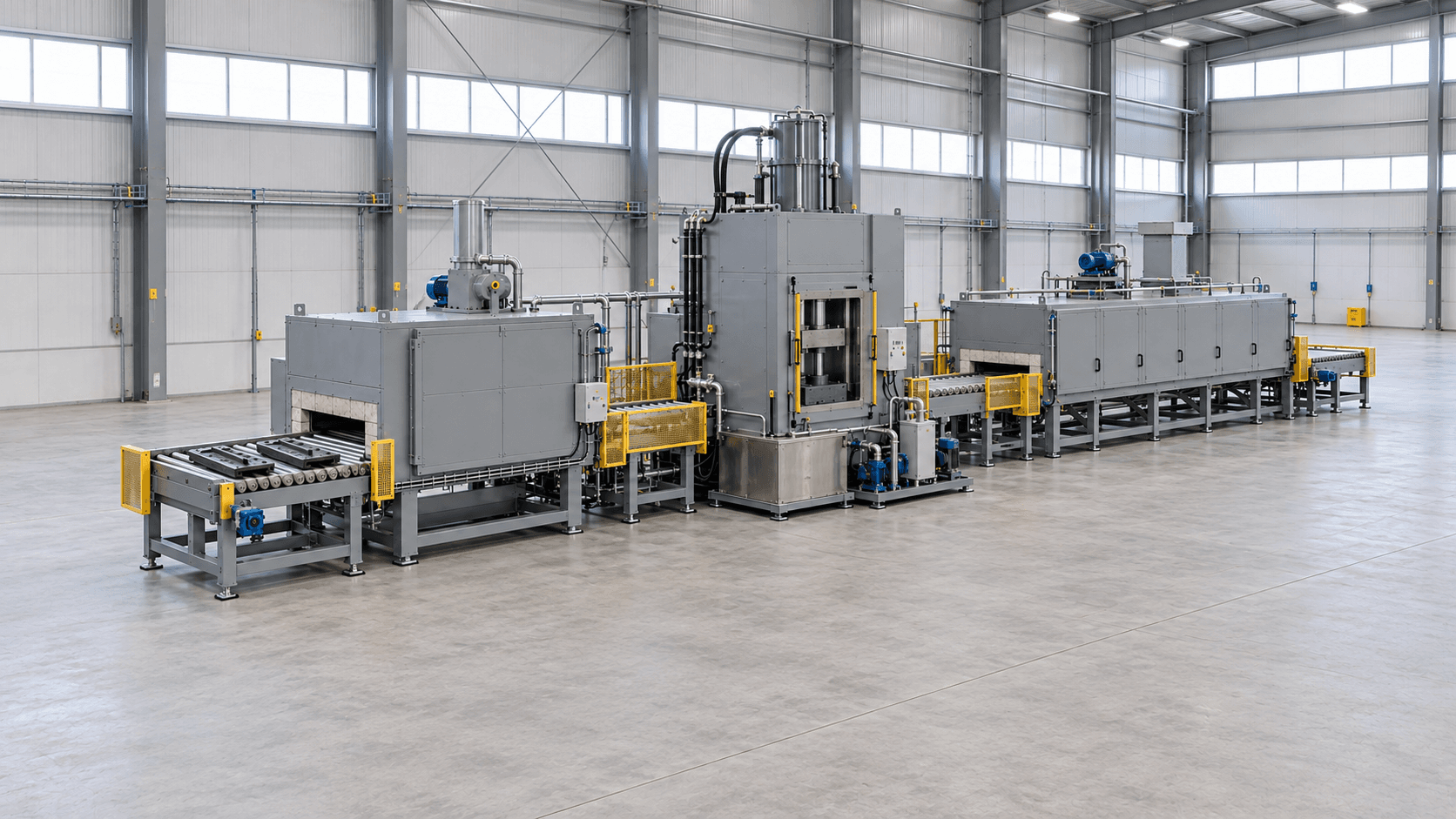

履带板压淬生产线
把加热、压淬与回火衔接起来，控制履带板的性能与变形
面向需要控制安装面变形的履带板，将奥氏体化加热、快速转移、模具定位、受约束淬火与后续回火衔接。设备方案共同核对钢种、履齿与板身截面、尺寸要求和生产节拍；冷却方式按材料及试验结果选择。

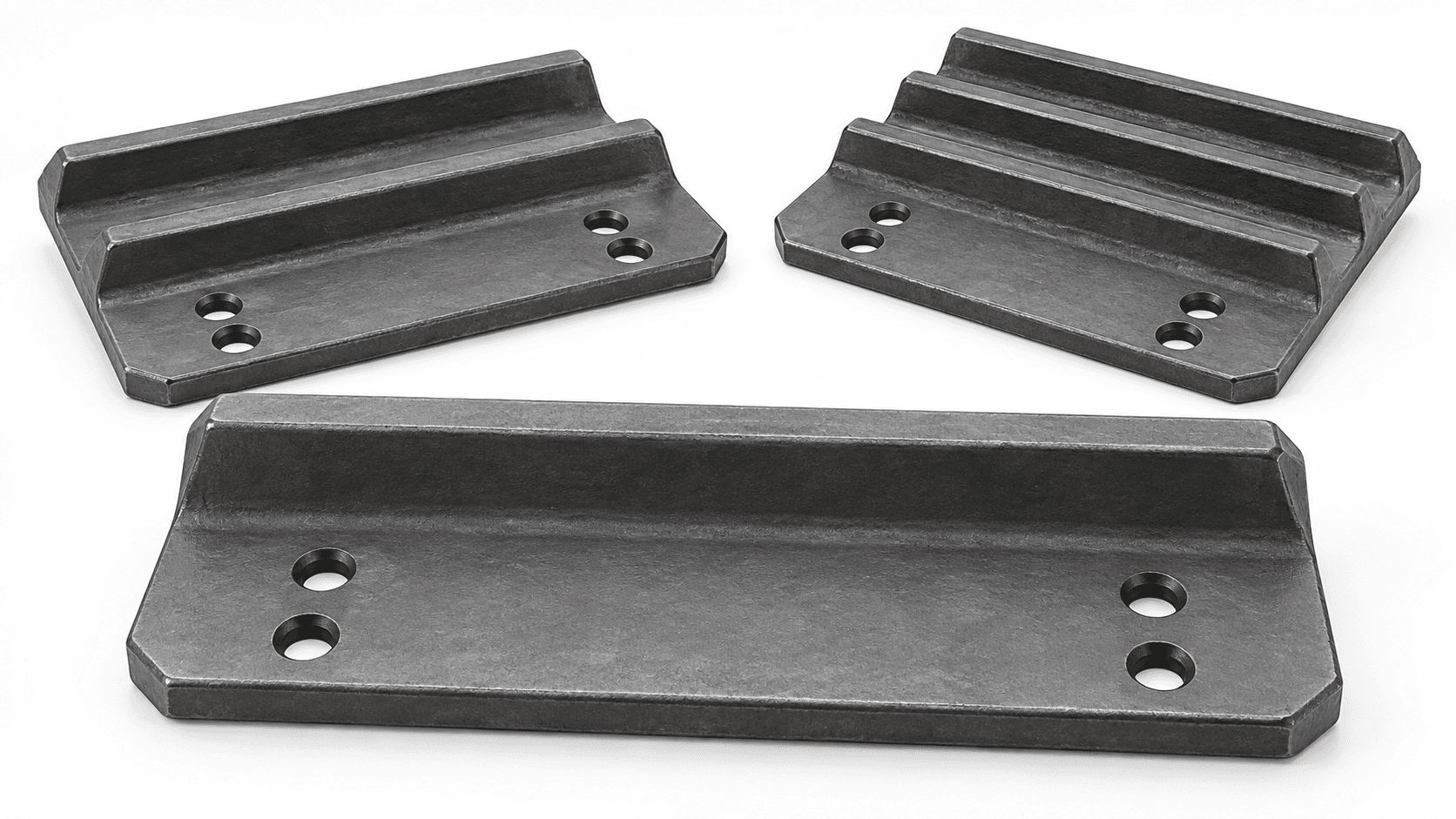

- 典型工件
- 带履齿及安装孔的履带板
- 工艺目标
- 淬火冷却中约束关键尺寸
- 核心设备
- 加热炉、转移机构、专用压淬机
- 配置依据
- 材料、截面、变形与节拍
先看履带板结构，再确定定位与冷却方式
履带板的板身、履齿和安装面厚薄不同，受热、收缩和冷却条件也不同。先提供工件图和尺寸目标，再共同确定支承、压紧与介质通路。
专用压淬工装
按基准面设置支承和定位，核对履齿避让、压紧区域、冷却通道及换模空间；相近外形也需逐型号核对。
本页处理对象为履带板；链轨节、销轴及履带总成应分别核对工件与工艺，不能直接沿用同一套模具。
履带板淬火—回火参考路线
指向设备或点选工序，查看位置与处理动作
左右滑动查看整线，或点选下方工序定位
05
受约束冷却
对应上图高亮区域在模具约束下受控冷却，协调压力或位移与介质供给。
对应设备：压淬工位
进入本段
受约束冷却
转入后续工序
具体工艺按材料、型号及性能要求确认。查看工艺条件与适用限制
压淬是在受控冷却过程中施加几何约束，转移、模具动作与介质供给需要联动。整图先看设备组成，下方流程核对工艺。
加热制度、起淬条件、冷却方式与回火制度按材料及产品要求确定；清洗、干燥按所用介质和后续工序配置。出炉至起淬时间应明确起止事件并记录。
模具约束、压力/位移、介质温度与流量分配共同影响变形。最终尺寸按约定回火及冷却状态检验；压淬不等于所有型号零变形。
高亮表示功能区域，具体设备与布置按方案确定。
把工艺要求转成设备配置，重点核对五个环节
加热炉形式、转移机构与压淬工装需要一起确定，避免单看压机吨位或加热温度选设备。
左右滑动查看完整对照表
| 配置项目 | 设备与衔接要求 |
|---|---|
| 加热与出料 | 按工件支承、装载密度与节拍选择辊底、推杆等形式，核对炉温均匀性与工件到温条件。 |
| 转移与定位 | 炉门、转移机构、夹持/推送与模具定位共同计时；异常延迟工件设置分流或处置规则。 |
| 模具与压淬机 | 核对支承与压紧基准、履齿避让、压力/位移控制、冷却通道、卸压时机和模具更换。 |
| 冷却与循环 | 按确定介质配置收集、循环、过滤与换热，记录温度、流量/压力、液位；泄漏及介质相应防护单独核对。 |
| 回火与检验 | 必要的清洗/干燥、淬后转入回火的时间要求、回火装载与最终尺寸检验一并核算。 |
选型沟通要确认的工况
- 工件族
- 型号、二维/三维图、履齿与板身截面、单件重量和换型频率
- 材料与工艺
- 牌号、前序组织、奥氏体化制度、淬透性和回火要求
- 变形目标
- 平面度、翘曲、扭曲、孔距/安装面及基准测量方法
- 压淬模具
- 定位基准、压紧区域、允许接触印、快换和热膨胀补偿
- 转移节拍
- 出炉至起淬的允许条件、计时起止事件、转移路径、定位时间和延迟处置
- 冷却系统
- 介质、温度、流量/压力、喷区或搅拌、过滤和换热
- 产能
- 件/h、炉内节拍、压淬循环、模具数量和回火瓶颈
- 验收
- 代表型号、尺寸统计、硬度/组织、裂纹与连续运行条件
喷淋、浸淬或组合冷却属于待评估配置，不能仅凭压机外形确定介质和冷却能力。
压淬压力需与接触区域和冷却效果共同验证，并非越大越好。
产能与现场条件，一起算清楚
若每个独立压淬工位每循环处理一件，可用有效工位数 × 3600 ÷ 单循环秒数估算理论件产能；共用转移或循环重叠时不能简单相加。全线还要校核加热出料、转移、压淬、回火和检验瓶颈，并扣除换模、首件确认及停机时间。
- 目标产量与型号组合
- 分别提供件/小时、班次、换型频率；核对加热出料节拍、压淬循环与回火装载。
- 热源与冷却接口
- 确认供电或燃气条件，以及介质循环、换热、补液和排风的设备分工。
- 压机基础与换模
- 核对基础载荷、检修高度、模具搬运路线及起吊条件，预留侧向换模位置。
- 高温转移与隔离
- 高温工件路径与人员通道分开，明确防护、接液区域和异常停机时工件处置。
配置参考与交付内容
明确设备组成、配套系统与现场接口。
主设备、介质循环与现场接口逐项列清
- 工艺主设备
- 加热炉、转移机构、压淬机与配套模具、回火炉及输送，明确各项供货数量与责任。
- 配套与控制
- 按选定介质配置循环、过滤、换热和必要清洗/干燥；测温、动作联锁、工艺配方与过程记录明确到点。
- 现场与检测
- 基础、热源、公用工程、排风与模具起吊接口；尺寸量具、材料检验和产品抽样明确双方分工。
设备清单、供货范围与双方分工在技术方案中列明。
交付到哪一步，验收就核对到哪一步
设备功能、工艺性能与产品验证分别约定条件。
设备功能
核对输送、炉门、转移、定位、压机与介质系统的动作、联锁、报警及异常恢复。
工艺性能
在代表工件和装载下记录到温条件、出炉至起淬时间、压力/位移、冷却参数及回火制度。
产品验证
按图样与采用规范核对硬度及分布、组织、裂纹和最终尺寸；附加硬化层指标仅用于另有相应工艺要求的项目。
履带板最终尺寸在约定回火、冷却及测量状态下检验；按代表型号约定样本量、平面度/扭曲/孔距项目和合格判定。
- 1需求沟通
- 2方案设计
- 3制造检验
- 4安装联调
- 5验收交付
设备验收与产品检验分别明确条件与责任；代表材料、装载、抽样和判定在协议中约定。
采购与技术常见问题
先了解本工艺的选型、配套与现场衔接问题。
压淬和普通淬火的核心区别是什么？
普通自由淬火主要依靠介质冷却；压淬同时使用专用模具定位并约束指定区域。约束和冷却必须配合，不能只用压力代替淬火条件。
压力越大变形越小吗？
不是。过大的或不均匀的约束可能带来接触印、局部冷却差异或开裂风险，需通过压力/位移、模具接触与冷却试验确定窗口。
一套模具能覆盖多个型号吗？
相近型号可评估可换镶块或柔性定位，但必须核对基准、接触区域、流场和节拍，不宜只按外形相似判断。
压淬后还需要回火吗？
对本页所示淬火—回火路线，回火是后续工艺段，不能用压淬替代。回火制度及淬后转入回火的允许条件按钢种、产品要求与采用规范确定。
验收为什么要看尺寸统计？
模压淬火的目标之一是控制变形，单件结果不能代表批量稳定性，应按代表型号和约定样本量统计。
询价准备哪些资料，比较报价还要对齐什么？
先提供履带板图样、牌号、单件重量、最终尺寸与性能目标、每小时产量和常用型号。已有淬火制度、变形数据及现场布置可一起补充。比较报价应对齐履带板型号、材料、截面、变形目标、转移节拍与冷却介质，再核对加热炉、转移机构、压淬机、模具数量、回火和输送配置。循环过滤换热、清洗干燥、检测量具及安装接口分别列清，不能只按压机吨位或加热温度比较总价。
