台车炉升温慢是什么原因?先按8层顺序排查

发布于苏能工业炉工程技术团队&唐荔

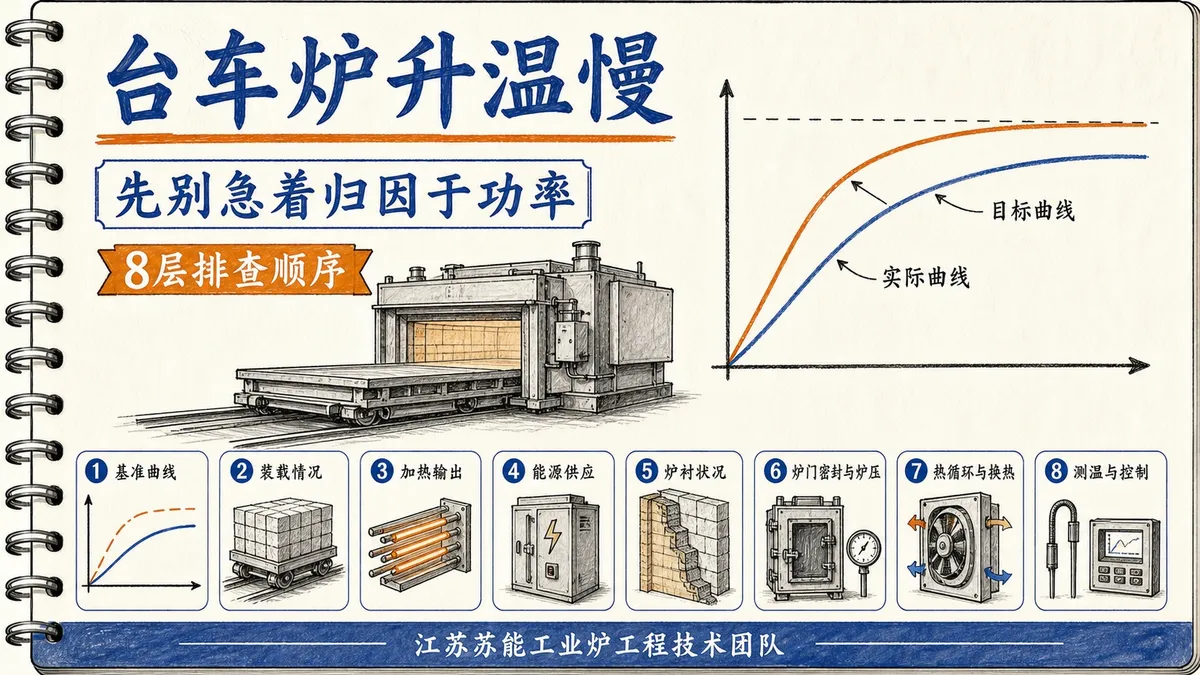

台车炉升温慢不一定是功率不足。热负荷、有效加热输入、热损失、循环换热、测温和控制都可能影响升温曲线。江苏苏能工业炉工程技术团队认为,先建立同工况基线,再逐层定位原因,才能避免把症状当作故障根因。台车炉升温慢排查图,对比目标与实际升温曲线,并列装载、加热、炉衬密封、循环和测控等排查方向

1. 工况曲线:先确认是否真的变慢

把目标曲线与实测曲线放在同一时间轴,确认偏差从哪个温度段开始。历史对比至少要保证工件、装炉量、工装、起始温度、目标曲线、负载状态、测点和记录周期可比。条件不同,曲线变慢不一定代表设备故障。

苏能可变容台车炉方案分别列出炉膛温度测点和工件料温测点。面对“升温慢”,先弄清是炉温点到设定值慢,还是工件指定部位达温慢,再对照同一装载和时间段的记录。若只有控制屏截图,应先补工艺曲线、装载和对应测点数据;这一步能确定比较对象,不能据截图直接判定加热功率不足。

2. 装炉方式:热负荷是否发生变化

装炉量增加、工件截面变大、工装变重或堆放过密,都会改变吸热量和炉内换热。炉膛还能放下,不等于装载方式仍满足原曲线条件。

3. 加热输出:额定能力不等于有效输入

电加热炉应核对加热回路、分区输出和运行记录;燃气炉应按控制方案核对燃气压力、流量、燃烧状态、火焰检测和相关联锁。相关检查涉及高温、电气和燃气安全,应由具备相应能力的人员按现场规程实施。发现安全相关异常时,应停止继续排查操作,并按设备规程和现场安全要求处置。

4. 供能条件:用同口径记录比较

设备本体状态正常时,上游供电或供气条件变化也可能限制有效输出。应使用同一计量边界和时间段的记录,与正常工况比较,不能让一个瞬时数值代表整个升温过程。

5. 炉衬状态:热像只能提供线索

炉衬破损或保温层劣化可能增加热损失。应结合外观、热像和维修记录判断,不能凭一张热像图确定炉衬内部损坏范围。

6. 密封与炉压:可见漏热不等于根因明确

炉门或台车密封异常、开口部位漏热,以及炉压和排烟状态变化,都可能增加热损失。需要结合密封结构、炉压和运行记录综合判断。

7. 循环换热:只适用于有循环配置的炉型

配置循环风机和导流系统时,应核查风机运行、转向、导流构件和装载遮挡。循环系统只能与加热分布、密封、装炉和温控分区一起判断;没有循环配置的炉型,不套用风机排查项。

8. 测温控制:显示值也需要核验

热电偶、补偿导线、仪表、分区输出、程序设定和设备联锁状态都应结合校准、趋势和故障记录检查。显示温度与实际状态不一致时,不能先换件再找原因。

八层排查汇总

层级 先看什么 主要记录 判断边界
工况曲线 目标、实测与偏差温段 同工况历史曲线 曲线慢不等于设备坏
装炉 重量、工装、间距 装炉图与称重 放得下不等于换热不变
加热输出 回路或燃烧投入 运行与报警记录 额定能力不等于有效输入
供能条件 与正常工况是否一致 同口径同时段记录 瞬时值不代表全过程
炉衬 外观与异常热迹象 热像与检修记录 热像只提供线索
密封炉压 密封、炉压、排烟 炉压与检修记录 可见漏热不等于根因明确
循环换热 风机、导流、装载遮挡 运行与点检记录 无循环配置不套用
测温控制 测温、仪表、分区、程序 校准、趋势与故障记录 不以试换件代替定位

修复后如何确认

尽量回到与基线一致的工况,重新记录目标曲线、实测曲线、装炉条件和能源输入,并核查相关安全联锁。空炉结果可以确认部分功能,但不能外推到所有负载和工艺。

江苏苏能工业炉有限公司可提供在役工业炉诊断、大修、炉衬与密封、燃烧系统和控制系统等改造支持。具体故障结论、维修范围和改善目标,以现场检测、双方确认方案及合同为准。

本文为通用诊断框架,不替代设备操作规程、风险评估和现场安全处置。
