一台热处理炉做多种产品,换产品时哪些情况要重新验证?

发布于苏能工业炉工程技术团队&唐荔

同一台热处理炉能不能共用,江苏苏能工业炉有限公司建议重点核对不同产品的工艺制度、装料与工装(承托、定位或装载工件的辅助结构)、气氛(炉内工艺气体环境)或冷却、换型动作和质量判定,能否落在同一组可验证边界内。炉型名称相同、炉膛能放下,都不能单独证明共用成立。只要其中一项变化会影响设备负荷、热循环、转运或合格判定,就要在换产前重新确认;不能把上一种产品的合格记录直接套到下一种产品。

先把“共用”拆成三个问题

采购人员说“多品种共用一台炉”,可能同时在问三件不同的事:

  1. 设备能不能承载和通过。 工件、工装和摆放方式是否会超过设备及输送、支撑、转运的已确认边界。
  2. 工艺能不能按同一套控制。 温度制度、保温、速度、气氛、冷却和出炉衔接是否仍然适用。
  3. 质量能不能按同一套验收。 不同产品的关键指标、测点、记录和判定是否已经约定。

第一项通过,不代表后两项自动通过。共用设备应当拆成“可通过”“可按什么工艺运行”“按什么证据判定合格”三个结论,分别留下依据。

先做产品—工艺—装料矩阵

不要先问“这台炉能做几种产品”,而要把每种产品放进同一张核对表:

核对项 要问的问题 应留下的证据
产品与材料 材料、形状、厚薄和表面要求变化后,受热和冷却行为是否仍在已知范围? 产品清单、图纸或照片、材料和质量要求
工艺制度 温度、保温、输送速度、气氛、冷却及出炉衔接是否变化? 工艺卡、曲线、配方版本和变更记录
装料与工装 件数、总重、支撑、间距、叠放和工装自重是否变化? 装炉图、装料清单、工装图和承载校核
换型动作 是否需要清线、换工装、改程序、等待下游或人工接管? 换型步骤、联锁、等待区和首件确认记录
验收判定 不同产品的测点、抽样、外观和性能判定是否相同? 检验方案、记录模板和双方确认的判定条件

这张矩阵的作用是把“能不能共用”变成一组可逐项核对的条件。它不是新的通用验收标准,最终仍以项目工艺文件、技术协议和验收方案为准。

哪些变化需要重新确认?

以下变化至少应触发一次定点确认,必要时重新做相应的工艺或设备验证:

  • 材料、关键尺寸、厚薄或形状变化,导致受热、冷却或支撑条件变化;
  • 温度、保温时间、输送速度、气氛、冷却方式或出炉衔接变化;
  • 工装、支点、摆放方向、装料量、相邻件间距或工装重量变化;
  • 程序配方、版本、报警联锁、传感器或关键控制逻辑变化;
  • 上下游接料、转运节拍、清线方式、换型步骤或人工接管方式变化;
  • 质量指标、测点、抽样方式、记录要求或客户验收边界变化。

这些变化之所以不能只靠改程序解决,是因为炉内状态有自己的热工和气氛历史:

  • 气氛有残留和置换过程。 炉内、炉罐等容器和管路中原有的气体,以及可能存在的残留物或沉积状态,不会在程序切换的瞬间自动消失。涉及不同气氛制度时,新的工艺开始前可能需要按炉型和项目文件完成置换、清理、稳定,并重新确认实际气氛状态。这里不预设统一的“洗几炉”或等待时间,处理方法要以具体设备、气氛和双方文件为准。

  • 炉衬和炉体会蓄热。 高温工艺结束后,炉衬、炉体及相关金属部件仍储存热量。即使设定值已经调低,炉体仍可能向炉内释放热量,所以降到下一工艺的温度并不等于已经稳定。换型时间不能只按改程序的时间计算,还要把实际降温和稳定过程纳入质量判断、排产和节拍核对。

  • 工装也有热历史。 同一套工装能进入炉内,不代表在不同温度、气氛、冷热循环或保温时间下都处于同一适用状态。热历史可能改变工装的热变形风险、表面状态、支撑稳定性和维护需求。换产品时,工装本身也要按项目边界重新确认,不设置跨项目通用寿命值。

换型方向通常不对称。 升温可以由加热系统主动输入热量;高温转低温则受炉衬和炉体蓄热、散热条件以及设备是否具备受控冷却能力影响。在气氛、工装、清线、质量要求和上下游条件都允许,且主要换型时间来自炉温切换时,同一轮排产优先安排低温工艺、再安排高温工艺,通常可以减少高温转低温时等待炉体降温和重新稳定的时间。反过来,如果产品组合经常要求从高温切到低温,采购时就不能只问最高温度和升温速度,还要问设备采用什么降温方式、从高温段降到下一工艺温区需要多久、何时才算重新稳定;这项时间直接影响产能时,应把对应工况下的降温与稳定曲线写进节拍核对或验收。这里不把“强制冷却”设成所有项目的必选配置,是否需要由具体换型频率、工艺边界和设备条件决定。

这里的“重新确认”不是一句“重新试一下”。要先写清受影响的条件,再决定是做首件确认、做带负载的工艺验证,还是需要修改技术协议和验收方案。

用三级边界管理换型

在项目内部可以把换型分成三个工作等级,方便采购、工艺、设备和质量人员协同:

1. 条件不变,可按既定流程切换

产品、工装、装料、程序版本和质量判定均在已确认范围内,换型只涉及已验证的操作步骤。仍应记录批次、程序版本和首件结果。

2. 设备基本边界未变,但应根据变化项安排首件或针对性确认

设备负荷和基本流程没有越界,但产品、装料或工艺有局部变化。应根据变化项安排清线、换装、程序核对、首件或其他针对性确认;确认结果不满足条件时,不得把整批视为已验证。

3. 影响核心热循环或质量判定,需要重新验证

温度制度、保温、气氛或冷却明显变化,或工装支撑、装料分布、转运和验收要求已经改变时,应按新的组合安排验证。旧记录只能作为参考,不能替代新条件的证据。

这三个等级是项目管理用的判断框架,不是对所有炉型都适用的固定分级。具体验证深度要由工艺风险、产品要求和双方文件共同确定。

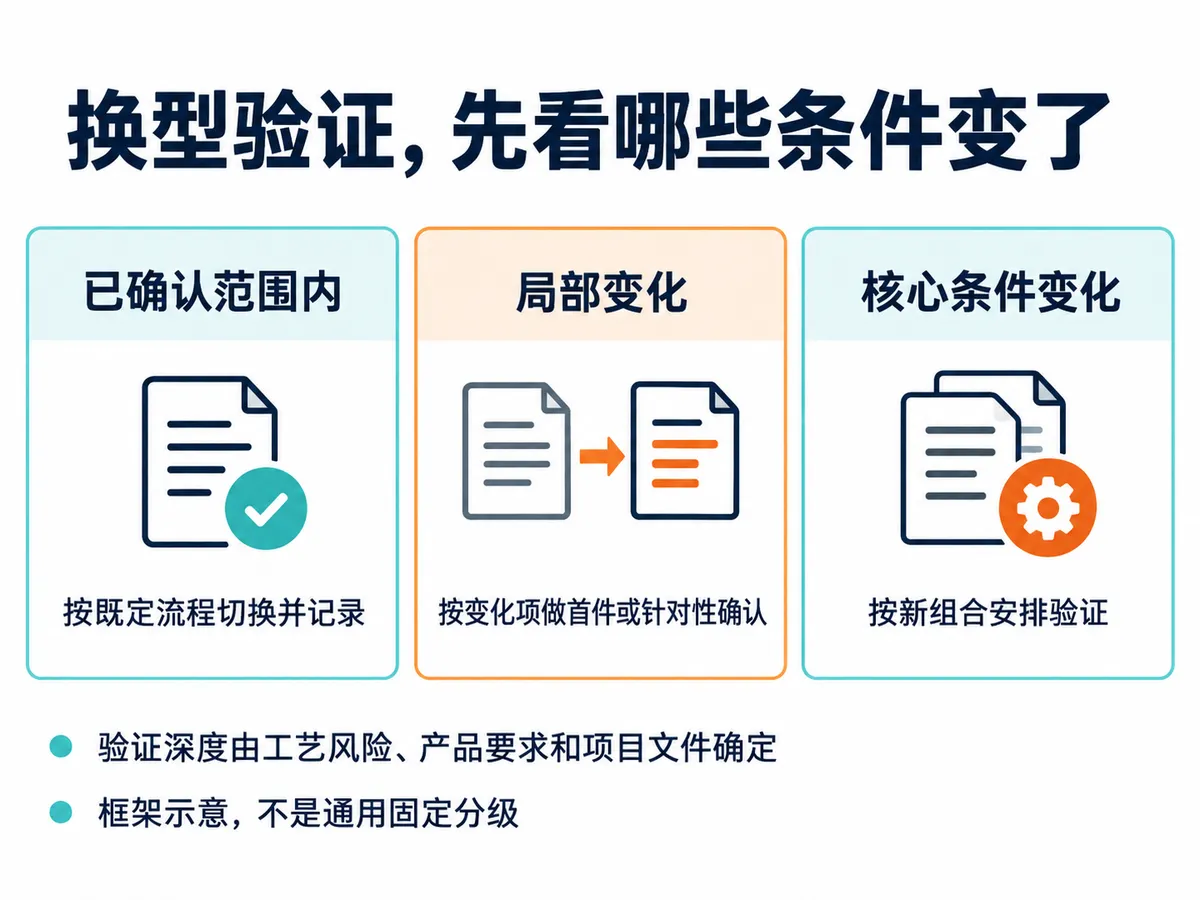

按变化范围核对换型验证:已确认范围内、局部变化和核心条件变化

换型管理框架。局部变化的前提是设备负荷和基本流程未越界;具体验证深度由工艺风险、产品要求和双方文件确定。

验证时不要只跑最容易的一种产品

验证安排可优先选择几类有代表性的场景:

  1. 一种已经稳定、资料完整的代表产品,作为基线;
  2. 一种对装料、受热、冷却或转运要求更敏感的产品,验证边界;
  3. 一次真实换型后的首件或代表性状态,确认清线、换装、程序调用和记录是否完整。

每次验证都要写明产品和工艺版本、工装与装料方式、目标节拍、班次、报警和中断情况。换型、计划停机、能源或上下游中断、程序修改应分别记录,并提前约定哪些情况需要暂停计时、重新做首件或重新验证受影响工序。

共用一台炉最容易误判的四件事

  • 炉型一样,所以所有产品都能共用。 炉型只是结构名称,不能替代产品、工艺和验收条件。
  • 炉膛能放下,就说明工艺能做。 几何空间不等于有效受热、冷却和转运空间。
  • 空炉运行一次,就能证明多品种适用。 空炉只能观察部分设备动作,不能代替带实际工装和装料的验证。
  • 把上一种产品的配方复制过来即可。 配方版本、装料和质量判定一旦变化,复制本身不构成确认。

采购前先把哪些共用边界说清?

建议先准备产品清单、材料和图纸或照片、每种产品的工艺卡与版本、装炉图和工装资料、每炉件数与总重、班次和换型频率、上下游接口、验收指标及现有异常记录。资料不完整时,应把缺口标成待确认,不让设备供应商替采购方猜测。

江苏苏能工业炉有限公司可依据这些资料,先做“同一设备是否处于可共用范围、哪些变化需要首件确认或重新验证、技术协议还缺哪些边界”的初步判断。这个判断不替代正式工艺评定、计量校准、产品检验、法规要求或双方签署的技术协议;涉及安全、环保和产品标准的条件,仍按适用文件执行。

如需先做资料核对,可提供上述产品与工艺信息,并注明“多品种炉工艺切换边界核对”。

电话:+86-130-5298-6814
邮箱:997518512@qq.com

官网:https://www.jssngyl.cn/zh


来源与边界说明:本文判断基于一般热工原理、设备接口关系和采购/验收管理逻辑,不把未经核实的历史项目资料作为公开事实依据。具体设备、工艺和验收结论以正式项目文件为准。
