多台工业炉共用冷却水，总流量够了，为什么还有设备冷却不足？

Name: 江苏苏能工业炉有限公司
Address: 张甸蔡官工业区, 姜堰区, 江苏省泰州市, CN
Telephone: +86-130-5298-6814

2026-09-28江苏苏能工业炉工程技术团队

因为总管里有足够的水流过，不等于每个用水部位都得到了所需的冷却。多台炉共用冷却水时，要同时核对各支路的实际流量、设备接口处的供回水压力条件，以及进水温度是否满足各设备要求。总流量只是其中一项。

江苏苏能工业炉有限公司的一份炉群水冷却系统方案，同时列出了不同设备的用水部位、冷却机组、总管和支管。核对冷却水能力，也应沿着“冷却站—管网—各用水部位”往下看，不能在水泵参数处结束。

本文讨论的是炉上部件及配套设备的冷却供水，不讨论工件入槽淬火的工艺参数。

总流量相同，分到各支路的水量可以不同

在同一时段、流动近似稳定、水的密度变化可忽略，且统计范围内没有旁路、漏水或明显蓄水变化时，总管流量应与所统计的各支路流量之和对应。但是，总量满足需求，不等于每条支路都满足需求。

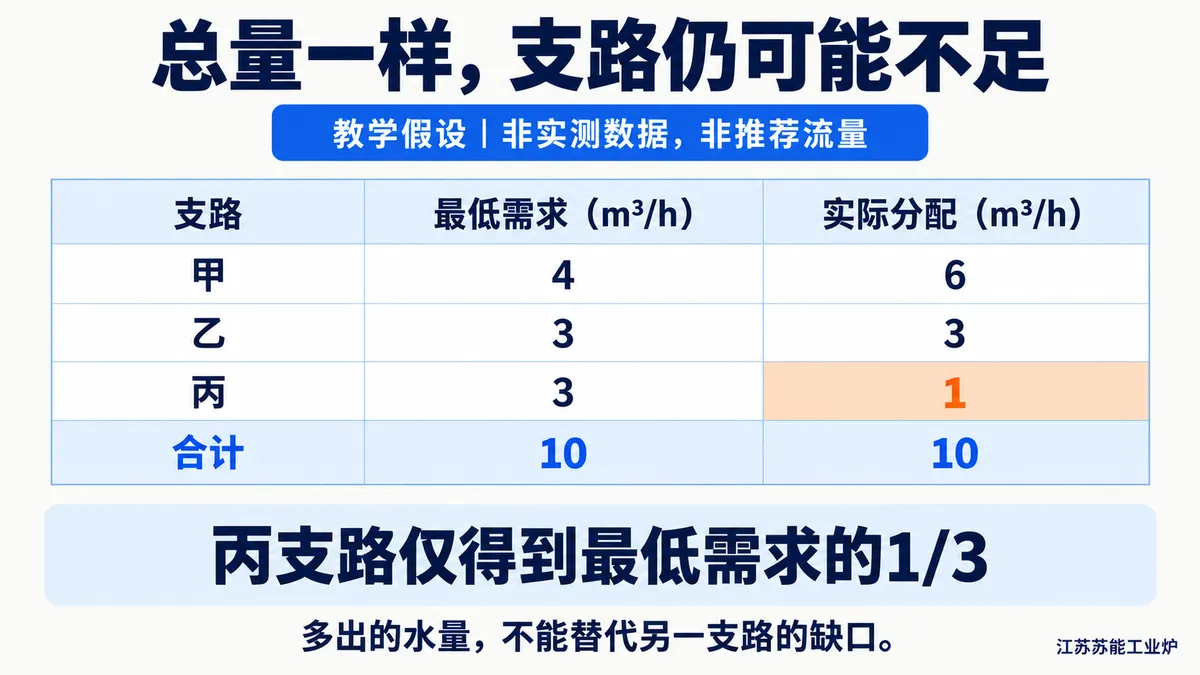

下面是说明分配关系的教学假设，不是苏能设备实测数据，也不是任何设备的推荐流量。假设三条支路的最低需求已经由各设备要求确定：

用水支路	假设最低需求	假设实际分配	实际减去最低需求
甲	4立方米/小时	6立方米/小时	多2立方米/小时
乙	3立方米/小时	3立方米/小时	相同
丙	3立方米/小时	1立方米/小时	少2立方米/小时
合计	10立方米/小时	10立方米/小时	相同

总表看起来正好满足10立方米/小时，但丙支路只得到最低需求的三分之一。甲支路多出来的水量，不能在账面上替代丙支路缺少的水量。这个算例只检验分配关系，各设备允许的最大流量、压力和温度还须分别满足。

因此，供水验收除了总管记录，还应有对应运行组合下的支路记录。仅提供一个总流量数，无法证明所有用水部位都得到足够冷却。

水泵接入管网以后，实际能送多少水，与泵的性能和管路阻力共同有关。管径、长度、弯头、过滤器、阀件及设备内部流道，都会影响水流经过时需要克服的阻力。

水泵资料中的“扬程”，可以理解为泵给单位重量水增加的机械能，通常用米表示；它要与流量一起看，不能只按现场的垂直高度理解。供应商应核对实际运行点，也就是这套泵接入这套管网以后，能够同时提供的流量与扬程。泵与系统运行点说明

多台设备同时接入后，不同支路阻力不同，流量也不一定按设备数量平均分配。某条支路水量不足，可能涉及总供水能力，也可能涉及支路分配或局部阻力；不能看到一处冷却不足，就直接认定需要更大的泵。

特别是原来只带一台炉，后来增加设备的情况，应按新的同时运行组合重新核对。原有水泵还能转、总管还有水，都不能证明新增支路已经满足要求。

冷却水要接走设备的热量，除了有足够流动，还需要合适的进水温度和换热条件。在其他条件相近时，进水温度升高，可能使被冷却部件与水之间可用于换热的温差减小；配套换热器也应核对两侧温度和流量。换热温差及影响因素说明

因此，同样的支路流量，在冷却站供水温度不同的时候，可能对应不同的冷却效果。机组参数中的温度范围，也必须对应实际用水设备的要求，不能作为所有炉型的统一适用值。

核对时，应同时取得冷却站供水温度、设备入口温度以及必要的回水或部件温度记录。若设备端温度异常，先把供水温度、支路流量和设备热负荷放在同一时段比较，才能判断是供水整体变化、某条支路不足，还是设备自身换热条件变化。

这里的“热负荷”，指该部位在单位时间内需要由冷却系统带走的热量。总流量达标，不能替代这项核对。

其中，最容易遗漏的是最后一段。方案写“支管至炉前”，并不自动说明炉前接口到每个用水部位的管路、部件和测量条件已经全部包含。这个交接点没有接清，即使冷却机组参数正确，设备端也可能缺少可核对的供水条件。

现场检查和调整应按设备确认的规程，由相应专业人员执行；本文的分配算例不用于设定保护值，也不用于取消或改变必要冷却。

如需评估炉群冷却水新建或扩容，可提供设备用水要求、现有泵和冷却机组资料、总支管布置、同时运行计划，以及已有的流量和温度记录。江苏苏能工业炉有限公司可据此协助区分总能力、支路分配、供水温度与现场交接问题，再确定需要补算和验证的内容。
