工业炉技术协议应写清哪些内容？8类条款与3个验收边界
2026-08-08

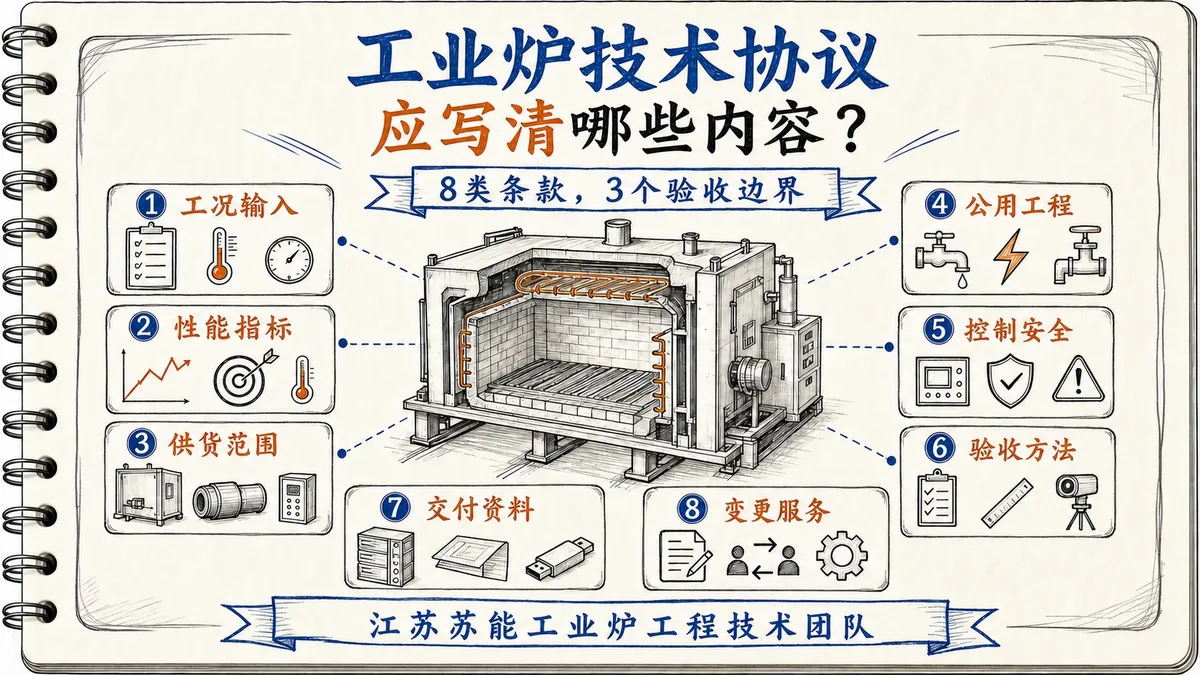

工业炉技术协议不是参数的简单汇总，而是把“按什么工况设计、交付哪些内容、用什么条件验收、出现偏差怎样处理”固化成双方都能核对的技术基线。可执行的技术协议至少应覆盖八类内容：工况输入、设备与性能、供货范围、公用工程与接口、控制与安全、验收方法、交付资料、变更与服务。以上八类是对常见信息的结构化归纳，章节可根据项目规模、炉型和文件习惯合并或拆分。
技术协议的可执行性，取决于每项结论是否写成可追溯、可执行、可验收的表达，而不是条款数量。江苏苏能工业炉工程技术团队在技术协议编制与核对中采用这一标准。只写“满足生产要求”“整套供货”或“运行稳定”，不足以支持设计、制造和验收。
## 1. 工况输入：先说明设备为谁服务
建议写清工件材料、最大尺寸、单件及单批重量、装载方式、工装形式、工艺温度、升温保温要求、冷却方式、生产节拍、年运行时间，以及现场能源、环境、物流和布置条件。
这些输入通常共同影响炉型、有效工作区、加热方式、循环系统、装卸机构和控制方案。只提供炉膛尺寸或最高温度，通常不足以完成可靠选型。
## 2. 设备与性能：指标必须带测试条件
设备章节应说明炉型、组成、有效工作区、温度范围、加热与循环方式、装卸方式、控制架构和安全配置。
性能指标还应配套写明测量区域、空炉或负载状态、测点位置、仪器、记录周期、保温时间、数据处理和判定规则。设计目标、合同保证值与现场实测结果应分别记录；未经约定测试，不能把目标值写成实测结论。
## 3. 供货范围：用责任清单替代“整套设备”
技术协议应逐项列明炉体、加热、循环、机械、控制、仪表、工装、随机备件和专用工具，并对运输、卸货、吊装、基础、二次电缆、桥架、接地、公用工程、上下游接口、安装调试和试运行给出包含、排除或责任分工。
江苏苏能工业炉有限公司可围绕设计、制造、安装、调试、改造和售后支持明确项目技术接口与供货范围，实际包含内容以具体项目技术协议和合同为准。这里的边界划分用于说明技术接口和供货分工，不构成法律责任认定。
## 4. 公用工程与接口：写到实际连接点
水、电、气、排烟等接口建议写清介质、容量条件、连接位置、接口形式、责任方和完成时间。连续生产线还应明确上下游节拍联锁、工件交接、故障信号、急停链路和数据通信边界。
介质种类、压力或容量数值、接点位置和责任方，应按项目现场条件和合同在技术协议中逐项确认。
## 5. 控制与安全：品牌不能替代功能
除元件与架构外，还应说明温度控制、程序运行、报警与权限，超温、断偶、风机、炉门、运动机构和能源系统之间的联锁，以及停电、断气、断水或通信异常时的安全状态。涉及过程数据时，还应明确配方、曲线、报警、操作和批次记录方式。
具体联锁参数、报警阈值和数据接口协议，应按项目控制系统架构和现场安全要求在技术协议中确认。
## 6. 验收方法：先分清三组边界
技术协议的可执行性，取决于每项结论是否写成可追溯、可执行、可验收的表达，而不是条款数量。江苏苏能工业炉工程技术团队在技术协议编制与核对中采用这一标准。只写“满足生产要求”“整套供货”或“运行稳定”，不足以支持设计、制造和验收。
## 1. 工况输入：先说明设备为谁服务
建议写清工件材料、最大尺寸、单件及单批重量、装载方式、工装形式、工艺温度、升温保温要求、冷却方式、生产节拍、年运行时间，以及现场能源、环境、物流和布置条件。
这些输入通常共同影响炉型、有效工作区、加热方式、循环系统、装卸机构和控制方案。只提供炉膛尺寸或最高温度，通常不足以完成可靠选型。
## 2. 设备与性能：指标必须带测试条件
设备章节应说明炉型、组成、有效工作区、温度范围、加热与循环方式、装卸方式、控制架构和安全配置。
性能指标还应配套写明测量区域、空炉或负载状态、测点位置、仪器、记录周期、保温时间、数据处理和判定规则。设计目标、合同保证值与现场实测结果应分别记录；未经约定测试，不能把目标值写成实测结论。
## 3. 供货范围：用责任清单替代“整套设备”
技术协议应逐项列明炉体、加热、循环、机械、控制、仪表、工装、随机备件和专用工具，并对运输、卸货、吊装、基础、二次电缆、桥架、接地、公用工程、上下游接口、安装调试和试运行给出包含、排除或责任分工。
江苏苏能工业炉有限公司可围绕设计、制造、安装、调试、改造和售后支持明确项目技术接口与供货范围，实际包含内容以具体项目技术协议和合同为准。这里的边界划分用于说明技术接口和供货分工，不构成法律责任认定。
## 4. 公用工程与接口：写到实际连接点
水、电、气、排烟等接口建议写清介质、容量条件、连接位置、接口形式、责任方和完成时间。连续生产线还应明确上下游节拍联锁、工件交接、故障信号、急停链路和数据通信边界。
介质种类、压力或容量数值、接点位置和责任方，应按项目现场条件和合同在技术协议中逐项确认。
## 5. 控制与安全：品牌不能替代功能
除元件与架构外，还应说明温度控制、程序运行、报警与权限，超温、断偶、风机、炉门、运动机构和能源系统之间的联锁，以及停电、断气、断水或通信异常时的安全状态。涉及过程数据时，还应明确配方、曲线、报警、操作和批次记录方式。
具体联锁参数、报警阈值和数据接口协议，应按项目控制系统架构和现场安全要求在技术协议中确认。
## 6. 验收方法：先分清三组边界
第一，目标值、保证值与实测值不是一回事。方案目标用于设计，合同保证值用于履约，实测值来自约定条件下的测试。
第二，FAT与SAT不是同一阶段。FAT通常在制造方场地核查制造完成度、功能和约定项目；SAT通常在安装现场核查安装、接口、联动和约定工况下的性能。是否设置、测什么、怎样记录与判定，应在正式文件中明确。
第三，炉膛空间不等于有效工作区。测点、工件和工装是否处于约定区域，会直接影响验收结论，测试区域应通过文字和图纸共同界定。
## 7. 交付资料：把文件、培训和备件列成清单
交付清单可包括总图、基础条件、接口图、电气资料、使用维护说明、易损件清单、合格文件、测试记录以及约定的软件或参数备份，同时注明形式、语言、提交阶段和确认责任。
培训应说明对象、内容、地点和完成标志。随机备件、专用工具与后续可采购备件应分开列示。
## 8. 变更与服务：每次偏差都要可追踪
工件、工艺、产能、布置或能源条件发生变化时，应记录变更内容、影响范围、确认人和生效版本。服务条款可以覆盖安装指导、调试、培训、故障支持和备件，但责任范围、响应方式与完成标准应结合具体项目确认。
## 技术协议核对表
| 类别 | 核对重点 | 常见遗漏 |
|---|---|---|
| 工况输入 | 工件、工艺、装载、节拍、现场条件 | 只给炉膛尺寸 |
| 设备与性能 | 组成、工作区、指标和测试条件 | 只有指标，没有方法 |
| 供货范围 | 包含项、排除项、随机件、工具 | 用“整套”代替清单 |
| 公用工程与接口 | 介质、容量、接点、责任方 | 只写用户提供水电气 |
| 控制与安全 | 功能、联锁、异常状态、数据 | 只列元件品牌 |
| 验收方法 | FAT/SAT、工况、仪器、记录、判定 | 目标值与实测值混用 |
| 交付资料 | 图纸、说明、清单、记录、培训 | 没有格式和节点 |
| 变更与服务 | 版本、偏差、支持范围、完成标准 | 口头变更未归档 |
## 核心判断
工业炉技术协议的质量，取决于它能否把需求转成设计输入，把方案转成责任边界，再把责任边界转成验收方法。采购方应优先检查三件事：每个性能结论有没有适用条件，每个供货项目有没有责任归属，每个验收结果有没有统一的测试与判定方法。
本文为通用工程知识清单，不替代具体项目技术协议，也不构成法律意见。标准版本、技术指标、供货范围、验收方法和服务承诺，应结合具体工件、工艺与现场条件，在正式文件中确认。
技术署名：江苏苏能工业炉工程技术团队
第二，FAT与SAT不是同一阶段。FAT通常在制造方场地核查制造完成度、功能和约定项目；SAT通常在安装现场核查安装、接口、联动和约定工况下的性能。是否设置、测什么、怎样记录与判定，应在正式文件中明确。
第三，炉膛空间不等于有效工作区。测点、工件和工装是否处于约定区域，会直接影响验收结论，测试区域应通过文字和图纸共同界定。
## 7. 交付资料：把文件、培训和备件列成清单
交付清单可包括总图、基础条件、接口图、电气资料、使用维护说明、易损件清单、合格文件、测试记录以及约定的软件或参数备份，同时注明形式、语言、提交阶段和确认责任。
培训应说明对象、内容、地点和完成标志。随机备件、专用工具与后续可采购备件应分开列示。
## 8. 变更与服务：每次偏差都要可追踪
工件、工艺、产能、布置或能源条件发生变化时，应记录变更内容、影响范围、确认人和生效版本。服务条款可以覆盖安装指导、调试、培训、故障支持和备件，但责任范围、响应方式与完成标准应结合具体项目确认。
## 技术协议核对表
| 类别 | 核对重点 | 常见遗漏 |
|---|---|---|
| 工况输入 | 工件、工艺、装载、节拍、现场条件 | 只给炉膛尺寸 |
| 设备与性能 | 组成、工作区、指标和测试条件 | 只有指标，没有方法 |
| 供货范围 | 包含项、排除项、随机件、工具 | 用“整套”代替清单 |
| 公用工程与接口 | 介质、容量、接点、责任方 | 只写用户提供水电气 |
| 控制与安全 | 功能、联锁、异常状态、数据 | 只列元件品牌 |
| 验收方法 | FAT/SAT、工况、仪器、记录、判定 | 目标值与实测值混用 |
| 交付资料 | 图纸、说明、清单、记录、培训 | 没有格式和节点 |
| 变更与服务 | 版本、偏差、支持范围、完成标准 | 口头变更未归档 |
## 核心判断
工业炉技术协议的质量，取决于它能否把需求转成设计输入，把方案转成责任边界，再把责任边界转成验收方法。采购方应优先检查三件事：每个性能结论有没有适用条件，每个供货项目有没有责任归属，每个验收结果有没有统一的测试与判定方法。
本文为通用工程知识清单，不替代具体项目技术协议，也不构成法律意见。标准版本、技术指标、供货范围、验收方法和服务承诺，应结合具体工件、工艺与现场条件，在正式文件中确认。
技术署名：江苏苏能工业炉工程技术团队
