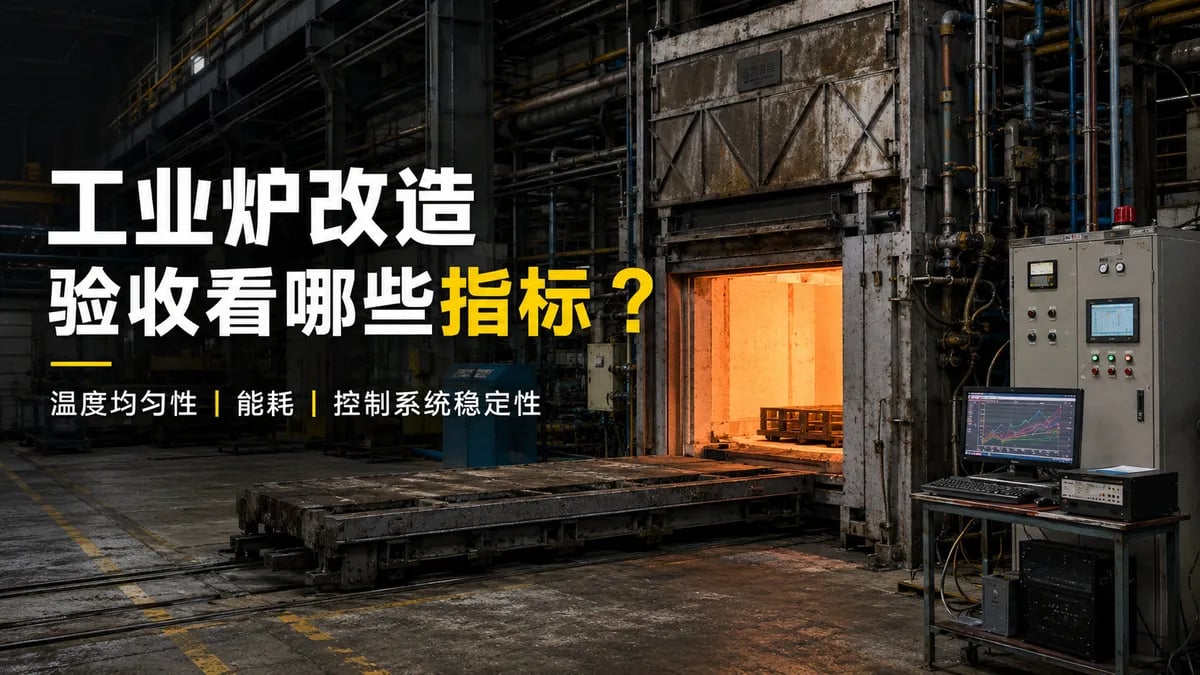

工业炉改造验收看哪些指标？从温度均匀性、能耗到控制系统稳定性

2026-06-03

很多企业在完成工业炉大修、热处理炉节能改造或控制系统升级后，最容易犯的一个错误是：只要炉子能升温、能运行，就认为改造完成了。但从实际生产角度看，工业炉改造验收的核心不是"设备能动"，而是"设备能否在实际工况下稳定满足工艺要求"。

工业炉改造验收至少要回答：炉体和炉衬是否真正修复到位；升温、保温和温度均匀性是否满足工艺要求；控制系统是否稳定、可追溯；安全联锁和报警是否可靠；能耗改善是否有合理对比依据；负载运行后是否仍能保持稳定；操作人员是否真正掌握新系统。

一、验收指标一：炉体、炉衬和密封结构

第一类要验收的是炉体基础状态。重点看：炉体钢结构是否变形、开裂或局部腐蚀；炉衬是否安装牢固，有无脱落、开缝、空鼓；炉门、炉口、观察孔、测温孔等位置是否密封良好；台车、炉盖、炉罩、炉底等结构是否运行平稳；保温层厚度、材料和施工质量是否符合方案；外壁温升是否在合理范围内。

很多老旧热处理炉能耗升高，并不是加热功率不够，而是炉衬老化、密封变差、热量外泄导致的。炉衬翻新和密封修复不能只看"换了材料"，还要看实际保温效果。如果改造后炉门仍然漏热、炉口密封仍然不严，即使控制系统升级，也很难获得稳定效果。

二、验收指标二：升温、保温和温度均匀性

温度相关指标是热处理炉验收中最核心的部分，常见包括：空载升温时间；负载升温时间；保温阶段温度稳定性；各控温区温度波动；温度均匀性（TUS）；热电偶、温控仪表、记录仪数据一致性；工艺曲线是否符合生产要求。

需要注意的是，温度均匀性不是一个可以脱离工况随便承诺的指标。它会受到炉膛尺寸、装炉量、工件摆放方式、加热元件布置、风机循环、炉衬结构、测温点布置等多方面影响。因此温度均匀性验收应明确：测试是在空载还是负载条件下；有效工作区如何定义；测温点如何布置；测试温度是多少；保温时间如何设定；判定标准写在什么文件里。如果企业对温度均匀性要求较高，应在技术协议中明确测试方法（如 TUS、SAT）和验收条件。

三、验收指标三：控制系统和数据记录

很多工业炉改造项目看似是炉体大修，实际成败往往取决于控制系统。控制系统验收可重点看：PLC 程序运行是否稳定；HMI 人机界面是否清晰；温控仪表和热电偶信号是否正常；多区控温是否协调；超温报警、断偶报警、风机故障报警是否有效；工艺曲线是否能记录；运行数据是否能导出；操作权限和参数保护是否合理；手动/自动模式切换是否安全。

如果控制系统升级后没有数据记录，后续一旦出现质量问题，就很难复盘当时的温度曲线、报警信息和运行状态。对生产企业来说，控制系统升级的价值包括减少人为误操作、提高工艺重复性、方便质量追溯、降低故障排查难度、为后续数字化管理打基础。

四、验收指标四：机械传动和运行稳定性

不同炉型机械系统不同，验收重点也不同：台车炉看台车运行、轨道、炉门升降、密封压紧；井式炉看炉盖开启、吊装配合、安全操作；网带炉看网带运行速度、跑偏、张紧、承载；推杆炉看推料机构、料盘运行、卡料保护；辊底炉看炉辊传动、同步性、辊道材质和维护空间；罩式炉看炉罩升降、炉台密封、气氛系统配合。

机械系统验收不能只做空载动作测试，还应结合实际生产节拍验证——网带炉空转正常不代表负载连续运行稳定，推杆炉单次推料正常不代表长时间节拍不卡料。机械系统应至少完成：空载运行、负载试运行、连续运行观察、安全联锁测试、异常情况模拟、易损件和维护点交接。

五、验收指标五：安全联锁和报警系统

工业炉属于高温设备，安全联锁不能省。常见检查包括：超温保护；风机故障联锁；炉门未关到位保护；燃气炉点火、火焰检测、泄漏报警；电加热回路保护；急停按钮；限位开关；炉压或气氛异常报警；冷却系统联锁；断电恢复后的安全状态。

尤其燃气炉或带保护气氛的热处理炉，点火、吹扫、火焰检测、燃气压力、排风、泄压等环节必须按实际系统检查。安全验收的原则是：不要只看正常运行，更要看异常情况下系统能不能及时报警、停机或进入安全状态。

六、验收指标六：能耗对比和节能效果

对节能改造项目，能耗验收最容易出现争议，因为节能效果受很多变量影响：改造前后产量是否一致；工件类型是否一致；炉温制度是否一致；装炉量是否一致；运行班次是否一致；燃料价格或电价是否变化；操作制度是否变化；是否存在新旧工艺切换。

因此不建议简单用某一天的能耗数据判断改造是否有效。更合理的做法：明确改造前基准数据；明确对比工况；统计单位产品能耗；排除产量、工艺、燃料价格变化影响；结合连续周期数据观察；把节能效果写成"测算和验证结果"，而不是孤立承诺。节能改造可以带来价值，但不应脱离炉型、工况和运行制度承诺固定节能比例。实际项目里节能验收怎么做，可参考某青山系不锈钢企业的连续退火/退洗线节能改造案例（见文末）。

七、工业炉改造失败的常见原因

很多改造没达到预期，原因通常不是单一技术点，而是前期判断不充分：

没有做完整诊断——只看到炉衬坏就只换炉衬，真正问题可能是密封、风机循环、热电偶布置或装炉方式；

验收指标没提前写清楚——改完才发现双方对"合格"理解不一致；

只做单点维修没系统改造——炉衬、加热、控制、机械互相影响，只改一点不一定解决整体；

低估现场施工和停产窗口——施工质量或调试时间不足；

对老旧设备剩余价值判断过于乐观——有些炉子主体已不适合继续大修。

八、工业炉改造后温度还是不均怎么办？

如果改造后仍然温度不均，建议不要马上归因于控制系统，而要重新排查：炉衬结构是否均匀；加热元件或燃烧系统分布是否合理；风机循环是否有效；热电偶位置是否准确；控温分区是否合理；炉门和密封是否漏热；工件摆放是否影响气流；装炉量是否超过设计范围；测温方法是否一致。

温度不均通常需要综合排查，不能只靠调一个温控参数解决。这也是热处理炉温度不均整改时，需要从系统角度而非单一部件入手的原因。

九、苏能工业炉可以提供哪些支持？

江苏苏能工业炉有限公司成立于 2006 年，位于江苏省泰州市姜堰区，是一家专注工业炉与热处理炉的国家高新技术企业（证书编号 GR202432008987），通过 ISO 9001、ISO 14001、ISO 45001 三体系认证，拥有多项国家专利。公司可围绕在役工业炉、热处理炉提供节能改造、大修、炉衬翻新、控制系统升级、加热系统检修、设备搬迁复产评估等服务。

在改造验收方面，苏能可参与：炉体和炉衬状态评估；加热系统和机械系统检查；控制系统升级方案（PLC/HMI/多区控温/数据记录）；温度均匀性（TUS）相关整改；工艺曲线和数据记录方案；节能改造方案评估；改造后调试和试运行配合。服务对象包括苏能自制设备及部分非苏能品牌工业炉；进口炉或资料不完整的设备，评估不确定性通常更高。具体验收指标和可达效果，应结合设备状态、工艺要求和双方确认的技术方案确定。
